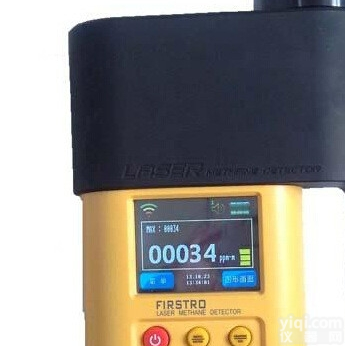

FDL-7 激光甲烷遥距仪

随着社会对燃气使用安全的日益重视，燃气管道的巡检和泄漏检测则愈发重要，激光甲烷检测仪的出现，极大地提高了燃气管道的巡检效率。它能够在30 米外有效的对甲烷气体的泄漏精确检测，便携式设计和光学特性能为用户的使用提供了极大的便利，它内置的温差补偿电路能够保证设备精确、可靠的检测。

现场可能碰到的难题

架空管道/ 竖立管道

河流上方的管道

围墙内的管道

花圃中的管道

狭窄空间中的管道传统的管道检测设备都要求探头置于有天然气的环境中， 与天然气直接接触紧急抢修时，增加现场的危险性日常巡检耗费大量人力/ 时间检测设备需要定期调校，过程繁琐传统的巡检方式管网巡检效率不高甚至放弃对某些管段的巡检，给燃气管道安全带来安全隐患。针对这些情况，FDL-7 遥距激光甲烷检测仪能给出的解决方案。

设备检测原理：

FDL-7 核心部分采用先进的可调谐半导体激光吸收光谱技术，激光束由探测器发出后，穿越管道或设施射到另一端目标上，部分会被目标反射回探测器。由于甲烷只会对某一波长的光进行吸收，通过波长模制激光吸收光谱技术，探测器不仅能够达到极高的灵敏度，而且还不受其他气体成分的影响，极大的提高了设备检测的准确度，还能有效的消除误差

遥距检测功能让不能/ 难以到达的地方的检测得以实现

操作灵活，可便携巡检

开机自动进行标定

只对甲烷气体有反应，检测结果准确可靠

30 米的范围一次巡检完成

设备参数：

检测原理：可调谐半导体激光吸收光谱技术

测量范围：0-5000ppm-m

灵 敏 度： 0~10m 距离内 10ppm-m 10~30m 距离内 20ppm-m

应答速度：0.5sec 之内

探测距离：0.5~30 米 在有墙等背景条件下30m 以上

开机检测：开机自动检测& 标定不需要周期性的调校和维护

射束大小：30 米为25~30cm

激光安全：检测用激光 Class I指示激光 （绿色激光） Class IIIa

工作温度： -17 至50 度

存放温度： -40 至70 度

湿 度： 5 至90%（无冷凝）

仪器尺寸： 213x155x66mm

显 示 器： 2.8 寸LCD 彩色触摸显示屏

镜头尺寸：直径50

重 量： 1.1kg

检测报警：报警声和显示器指示报警声随着浓度的变化而变化

设备故障报警：报警声和显示器指示

设定偏移：在使用时可以设定偏移量

报警浓度： 测量范围内，用户可以自设定报警值

电 源： 220VAC 60Hz

电池充电：充电时间5 小时

操作时间： 8 小时（背景灯关闭的情况下）

电 池： 内置锂电池8.4VDC 6000mAH

激光等级：

Class I：低输出激光（功率小于0.4mW），基本不会对眼睛产生危害，可以保证设计上的安全

ClassIIIa：可见的连续激光（1- 5mW），避免用望远设备观察，这样可能产生危险，不要直接在光束内观察，也不要用激光直射眼睛

系统主要结构

激光发生系统： 综合激光和控制信号

信号处理模块： 分理和处理接收的信号

探测器：激光发生器和激光接收器
