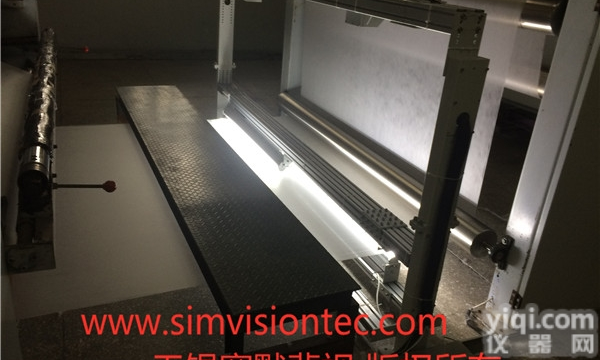

SIMV 薄膜表面瑕疵/缺陷检测系统_快速检测产品表面质量情况

薄膜表面瑕疵/缺陷检测系统_快速检测产品表面质量情况。系统可以实现24小时不间断进行检测、识别和分类显示各种薄膜表面缺陷，对任何高速和宽度的生产线都可以地实现实时在线检测。操作人员可以即时观测到缺陷的图象，并可根据系统准确提供的缺陷位置信息，在后续生产过程中实时进行剪切或修复缺陷等措施。



  如今赛默斐视薄膜表面瑕疵检测系统已得到广泛应用。 我们的设计理念是：系统的核心竞争是对光学成像技术和图像处理算法的运用，通过高速线扫CCD工业相机实时采集产品图像，利用高度集成的图像处理板卡来简化检测架构，使系统易于扩展，增强系统的稳定性。薄膜表面瑕疵/缺陷检测系统_快速检测产品表面质量情况



  原理：



  系统采用CCD照相机将被摄取目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号。图像系统对 这些信号进行各种运算来抽取目标的特征，如：面积、长度、数量、位置等。后，根据预设的容许度和其他条件输出结果，如：缺陷、尺寸、角度、偏移量、个数、合格 /不合格、有/无等。上位机(如PC和PLC)实时获得检测结果后，指挥运动系统或I/O系统执行相应的控制动作(如定位和分类)。薄膜表面瑕疵/缺陷检测系统_快速检测产品表面质量情况

  功能需求：



  检测幅宽：根据用户产线实际情况进行定制



  检测速度：Max:600m/min



  检测缺陷：晶点，黑点，蚊虫，划痕等



  检测精度：0.1mm*0.1mm



  相机数量：根据产品幅宽、检测精度选择相机型号及数量



  测宽精度：薄膜无横纵向偏移时≤3mm



  缺陷标识：自动报警，同时缺陷边缘(机组操作侧)粘贴标签



  历史记录：记录板宽、针孔米数、直径、横向位置、图像信息



  瑕疵分类：根据不同瑕疵的成像特征进行瑕疵的自动分类



  安装位置：具体安装位置根据现场确定



  操作位置：在相机的camera link线长度范围以内进行安装



  检测要求：检测精度要求范围以内检出
