德国便携式岩心扫描仪岩心成像仪

德国便携式岩心扫描仪岩心成像仪德国便携式岩心扫描仪岩心成像仪德国便携式岩心扫描仪岩心成像仪



产品概况：

1. 工作原理： 扫描仪的高精度光路系统将岩心影响反射到扫描头，扫描头通过电子扫描的

方式对岩心进行高精度的序列扫描扫描，配合岩心的转动，将数列扫描的点拼接成一幅高分

辨率的岩心表面图像。

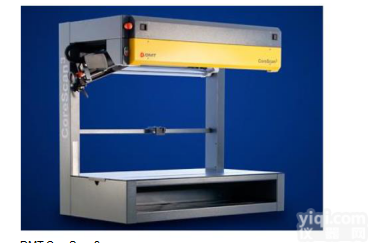

2. 主要结构： 1载物台

2支架

3高精度的扫描镜头

4精密加工的平面镜

3. 工作模式及参数:

高精度像素：高 40pixel/mm，其他 5 pixel/mm和 10 pixel/mm 两种可选

360°旋转扫描模式：长可扫描一米岩心，直径从20mm 到160mm，立体扫描

Plane平板扫描模式：宽 60cm，长1m，厚250mm，可扫描岩心箱

优点特点：

·扫描速度快，生产率高（扫描速度为 5秒/米）

·机身一体化设计（除两个滚筒外）机器经久耐用

·防尘防水的照相机

·所有通电部件集中安置在一个隔离箱中，箱体充份防尘防水，保证安全使用。

·两个滚筒下有可轻松拆装地抽屉，用来收集岩石上携带的尘土和碎屑

·岩芯放置点和扫描灯之间的工作距离为70cm，减少了操作者处理岩芯活动的时间，

从而降低了伤害

·图像质量：色彩饱和度高，色彩点分布均匀

·可扫描任何尺寸的岩芯箱。当岩芯箱尺寸小于 105x64cm 时，可扫描出一整张图片。

5英尺的岩芯箱会被扫描成两张图片，分开的图片可以进行后期拼接。

系统可对岩芯进行 360度全方位的扫描，也可对岩芯切片，破碎岩芯和起伏不平的岩芯进

行扫描，自动完成图像拼接和校正。图像为全彩图像，分辨率为 10像素/mm（细节成像可

达40 像素/mm）。扫描软件和扫描数据的系统程序相匹配，并形成彩色岩芯分析图。各种

分析结果，只需存储在一片光盘之中，可长期保存，且便于调用和交流。

第三代DMT彩色岩芯扫描仪，是岩芯管理上的一种革命。

它不仅避免了建设岩芯库的大量投资，而且使岩芯管理变得十分简便，是地质学家不可缺少

的现代化高科技装备。它使对岩芯的观察和研究提高到了一个全新的十分客观的水平。通过

本设备对岩芯进行极高分辨率的数字化后，可以对这些岩芯开展全面地、细致地综合分析和

研究，以及各种参数的统计处理。对于沉积学而论
