FTDM 激光隧道断面仪/隧道断面测量

FTDM系列激光隧道断面检测仪
一、仪器概述
       我国是一个多山国家，75%的国土是山地或重丘，为缩短里程，保护环境，节约土地，在我国的山地基础设施建设中尤其重视隧道方案。开挖是隧道施工工期和造价的关键工序，超挖不仅因为出渣量及衬砌量增多而提高工程造价，还会因为局部超挖产生应力集中问题而直接影响围岩稳定性。欠挖则直接影响衬砌厚度，对于工程质量和安全产生隐患。各种资料显示，超欠挖控制对隧道结构的可靠度及经济效益有重要影响
       激光隧道断面检测仪应用工业级UMPC作为数据采集和处理控制器，界面友好，便于操作。可以实现当前断面、前后方断面的测量，具有土石方计算、炮眼指示和测量围岩收敛功能。现场即可看到隧道的超、欠挖数据及测量的图形等。测量后在控制器上可以直接运行功能强大的专业后处理软件(全中文界面)完成数据处理、绘图、打印报告等。
FTDM系列激光隧道断面检测仪采用无合作目标激光测距技术和精密测角技术，将极坐标测量方法与计算机技术紧密结合，配合专业图形处理软件，可快速获得隧道封闭空间内部轮廓曲线，实时显示超欠挖值，同时可对收敛情况、开挖土石方量进行测量，具有指示炮眼功能，无需后处理可快速出具检测结果及报告，是一款实用性很强的工程测量工具。
   二、应用范围
1．隧道开挖断面的快速检测
2．大跨度建筑内部轮廓检测
3．边坡防护挡土墙验收检测
4．坝底、沟渠开挖断面监测
5．桥梁静态挠度检测
6．矿井限界检测
7．施工检测、竣工验收检测及开挖方量检测
 三、仪器特点
   1、真正高速精确检测，无需后处理，可直接输出报告
   2、高精度角度控制，保证测量结果精确无误
   3、真正海量存储，满足无限次使用
   4、一体化设计，紧凑轻便，操作简单方便
   5、使用专用控制器，显示结果形象直观
四、仪器组成

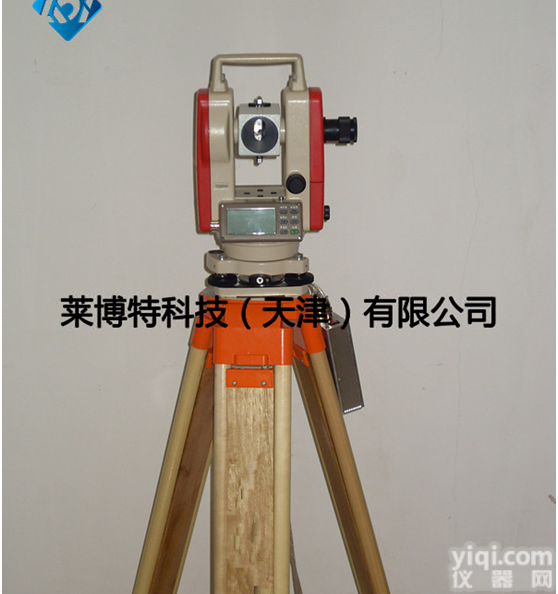

整套仪器由检测主机、专用控制器、三脚架、软件、充电器、检测报告、产品说明书、合格证等组成。
五、技术指标

产品型号	FTDM-2D	FTDM-2E	FTDM-2F	FTDM-3F	FTDM-4F	FTDM-6
仪器功能	当前断面检测 土石方量计算	当前断面检测 土石方量计算	当前断面检测 土石方量计算	当前、前后方断面检测 土石方量计算	当前、前后方断面检测 炮眼、土石方量、收敛检测	可自动放点、当前、前后方断面检测 炮眼指示、收敛检测、土石方量检测
测前距离	——	——	——	2-5R（距离）	2-5R（距离）	2-5R（距离）
显示方式	后处理软件	实时显示超欠挖	实时显示超欠挖	实时显示超欠挖	实时显示超欠挖	实时显示超欠挖
控制方式	一体化控制	一体化控制	一体化控制	专用控制器或UMPC	专用控制器或UMPC	专用控制器或UMPC
检测半径	0.05-80米	0.05-80米	0.05-100米	0.05-100米	0.05-100米	0.05-100米
测距精度	1毫米	1毫米	1毫米	1毫米	1毫米	1毫米
测角精度	0.1度	0.1度	9秒	6（2）秒	6（2）秒	2秒
测角范围	30～330度	30～330度	30～330度	30～330度	30～330度	30～330度
检测速度	2-3分钟/断面（51个点）	2-3分钟/断面（51个点）	120秒/断面（51个点）	90秒/断面（51个点）	90秒/断面（51个点）	90秒/断面（51个点）
存储容量	1000个断面	1000个断面	5000个断面	1000万个断面	1000万个断面	1000万个断面
电池容量	连续工作6小时	连续工作6小时	连续工作8小时	连续工作8小时	连续工作8小时	连续工作8小时
传输接口	USB、串口、并口（可选）	USB、串口、并口（可选）	USB、串口、并口（可选）	USB、串口、并口（可选）	USB、串口、并口（可选）	USB、串口、并口（可选）
工作温度	-20℃—70℃	-20℃—70℃	-20℃—70℃	-20℃—70℃	-20℃—70℃	-20℃—70℃
