ERDM 故障试验系统软件/硬件采集系统

双通道及四通道振动信号采集器

故障试验系统软件/硬件采集系统硬件参数：

v支持短路、反向电压、超载保护

v等级/防护等级：IP 67

v应用方式：即插即用

v抗冲击性：5g

v带宽[Hz]：1 - 10

v耐振动性：IEC 60028-26

v显示：平板计算机或PC

v外壳材料：铝

电压[V]：5V输出

v精度：数字16位

v频宽：44100 Hz

v电能消耗量[mA]<20

v采样率[S / s]：11025/22050/44100

v电压降[V]：<0.2

v加速度计重量：30克

v使用环境温度温度[ ℃ ]：-10 - 50°C

v附件（可选）：USB扩展安装附件

v储存温度[ ℃ ]：-40 - 85°C

v5针连接1：VCC 5 V

2：Y轴

3：NC

4：NC

5：接地

v采集器端口功能

v1.1.USB数据连接端口

v2.ACC加速度传感器

v3.ACC加速度传感器

v4.ACC加速度传感器或1个3轴加速传感器

v5.光电转数计端口

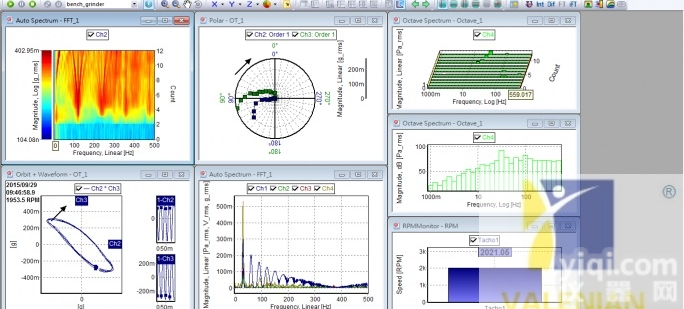

ERDM振动分析软件功能

v速度，加速度，位移，包络振动量测

v博德图

v3D瀑布图

v轴心轨迹

v相位分析

v互功率谱

v频响函数

v相干函数

v锤击试验

v 幅度、相位、实部或虚部FRF

v3D ODS 模态分析

v双通道测量模式

v启停机过程分析

v百万谱线分辨率

v轴承数据库（涵盖20000多种轴承的特征频率）

v窗口函数（Hanning，Rectangular，Blackman，Four, Six and Eleven Term Cos Sum，Hamming，Bartlett，Kaiser，Flaptop）， 倍频程分析

v兼容性可以导出3种通用格式：WAV（音频），ASCII和通用档格式UFF58

VALENIAN多通道现场振动分析仪&动平衡仪（基于PC系统）

1) 5通道现场振动分析系统硬件

●   5通道同步采集，102.4kS/s

●   2-5通道提供IEPE 2.1mA电流（软件可配置）

●   24位AD，101dB动态范围，±40V电压输入

●   USB供电，无需再外界电源

2) 16通道现场振动分析仪硬件

系统机箱

●   4槽机箱，Z多可组成16通道振动分析仪

●   9-36V电压供电

●   以太网连接，更加可靠

●   多种NI采集模块可选

采集模块

●   4通道模块，每个通道间隔离

●   每个通道同步采样，采样频率50kS/s

●   ±60V输入范围，128dB动态范围

●   抗混叠滤波器

故障试验系统软件/硬件采集系统多振动分析软件功能

多功能专业分析图谱：

棒状图、包络谱、波特图、波形图、波形频谱图、层叠图、倒频谱图、动平衡分析、极坐标图、过程量趋势、阶比图、历史趋势图、列表图、瀑布图、频谱图、趋势图、实时分析、轴心轨迹图、总貌图、轴ZX位置图。

启停机过程分析

阶次追踪分析功能，变速抗混叠滤波技术

轴承特征数据库、ISO标准评估

多窗口视图、中文操作界面

支持原始数据导出可被MATLAB解析
