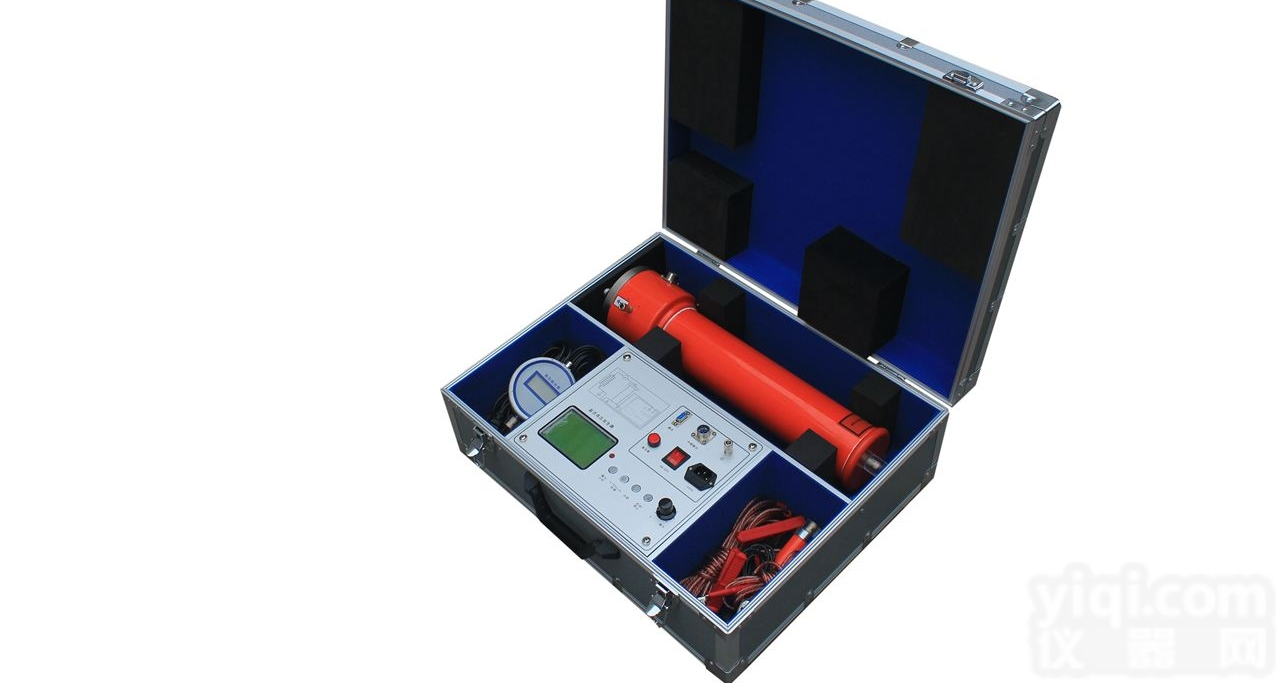

shzgf 便携式 直 高压发生器 操作简便功能齐全

是否提供加工定制	是	类型	数字式电压测量仪表
品Pai	上海电气	型号	shzgf
测量范围	0-500K（V）	输入电压	直流高压发生器（V）
输出电压	0-500K（V）	环境温度	直流高压发生器（℃）
重量	20k（g）	外形尺寸	直流高压发生器（mm）
电压测量误差	直流高压发生器	规格	40-300KV/2-5mA

便携式直流高压发生器--电压分辨率为0.1kV，电流分辨率为1uA--自动保护电路功能强，保护完善可靠，使操作安全直流高压发生器是按照ZG行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求，研究、制造的便携式直流高压发生器，适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备的直流高压试验。系列直流高压发生器采用中频倍压电路，率先应用新的PWM中频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器具备了高品质、便携式，并能承受额定电压放电而不损坏。系列直流高压发生器仪器主要部件选用美国、德国、日本等国先进技术的元器件，使仪器更可靠、更稳定，倍压筒体积小，容量大，过载能力强，直流泄漏测试仪便于现场作业试验。我公司视质量和信誉为生命，不断提高科技水平，研制出优质产品，以满足用户的需要。直流高压发生器特点 --同类产品体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全，便于野外使用。 --采用先进技术、工艺制造，率先应用新的PWM中频脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT器件和电压大反馈，从而使输出高压稳定度更高，波纹系数更小。 --仪器主要部件均选用美、德、日等国进口先进技术的元器件，经久耐用，不怕连续对地直接短路放电。 --精度高、测量准确。电压、电流表均为数字显示，电压分辨率为0.1kV，电流分辨率为1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。 --电压调节稳定度高，全量程平滑调压，直流高压发生器输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高。 --负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强，保护完善可靠，使操作安全，各种技术指标均优于行业标准。 --增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键，在做避雷器试验时，当电流升到1000uA时、就按下0.75UDC--1mA的按钮，这时电压表、电流表所显示的值就是75%的数据，做完后应立即将调压电位器回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。再做其它的试验。 --直流高压发生器方便的过电压整定设置功能，采用了数字拨盘开关，能将整定电压值直观显示，使你操作更随意，显示数值单位为kV。 --倍压筒采用美国技术研制生产，中频变压器经有关专家特殊设计、体积小，容量大，过载能力强，便于现场作业试验。直流高压发生器规格

规格 技术参数	40/4	60/2	60/5	120/2	120/3	120/5	200/2	200/3	200/5	300/2	300/5
额定电压（KV）	40	60	60	120	120	120	200	200	200	300	300
额定电流（mA）	4	2	5	2	3	5	2	3	5	2	5
额定功率（W）	160	120	300	240	360	600	400	600	1000	600	1500
电压测量精度	数显表±（1.0 %读数±0.2KV）
电流测量精度	数显表±（1.0 %读数±2）
波纹系数	≤0.5％
电压稳定度	随机波动，电源电压变化±10%时≤1％
过载能力	空载电压可超出额定电压10％使用十分钟Z大充电电流为1.5倍额定电流
电源	单相交流50赫兹220伏±10％
工作方式	间断使用
	一次连续时间长为30分钟
工作环境	温度：-10～40℃
	相对湿度：室温为25℃时不大于85％（无凝露）
	海拔高度：1500米以下
带电容负荷能力	被试品电容量无限制
	可用1.5倍的额定电流充电
结构特点	环氧玻璃钢电气绝缘倍压筒
	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75UDC--1mA单触按钮（精度≤1.0％）适合氧化锌避雷器试验
	过压保护采用拨码设置，一目了然
	立卧两用型国际标准机箱,现场更方便

直流高压发生器使用方法：1、将控制箱面板上的接地端子与备压筒的接地接线柱用接地线连接在一起并与现场或试验室的地线接牢。为保证您与设备的安全，请务必反复检查地线，确保各部接地良好。 用提供的电缆连接控制箱与备压筒，电缆两端为同样的快速航空插头，注意用插头侧面豁口对准插座内侧粗凸部分插入并顺时针拧紧。（可用电缆任一端连接控制箱或备压筒）接好电源线，电源为单项交流220V，工频50HZ。2、打开电源开关，此时电源开关灯（绿）和面板表亮。则高压指示灯(绿)亮，如高压提示蜂鸣器处在开的位置，则鸣叫以提示操作者在加高压，此时，顺时针旋转高压输出调节钮， 则升高压，电压表显示为负载试品上的电压KV值，电流表则显示试品上流过的电流与所有泄漏电流之和，但不包括内置高压分压器的电流。电流以微安单位UA值。如果打开电源开关，高压显示灯（绿）不亮，且故障显示中"回零"灯（红）亮 时、则表示高压输出调节钮未在零位上，请逆时针旋转此钮至"零位"上，并将微调电压旋钮回到零位上，些"回零"灯灭，再顺时针调节即可升压。3、若不需要额定输出电压范围内的调压保护时 ，要把过压保护整定钮顺时针旋至Z大值。此时，当输出电压超过额定输出电压时即自动保护，切断高压。若要求在额定输出电压范围内进行调压保护时，请空载升压按以上步骤升压到预定的保护电压上，再将过压保护整定旋钮慢慢逆时针旋转到所需要的电压上，作过压保护动作，"过压"指示灯亮，保持过压保护整定旋钮就定于此位置上，将升压旋钮回到零位上，关闭电源。接上试品，则以后升压超过预定电压时即自动切断高压。4、当发生过压、过流等故障时，高压自动切断，高压显示灯（绿）灭，蜂呜器停止鸣叫，相应故障指示灯亮，说明试品已短路，若要重新启动时，应将高压输出调整钮回零位上，微调旋钮同样在零位上，再关电源开关，然后再打开电源开关，才能切除保护重新升压。正常工作关机时，应先将高压调整旋钮逆时针回到零位上，再将微调电压旋钮回到零位上，后关电源开关。电源开关兼用于保护重置开关，故当故障显示灯（回零显示灯除外）亮后应关闭电源开关再打开才能解除保护，重新升压。5、负载为大容性负载时，为避免充电电流过大而触发过流保护，请适当放慢升压速度。试验完毕后，将输出电压调整钮逆时针旋至零位上，此时电压表仍显示试品上的电压值，请等试品通过高压塔放电至20KV以下时再用接地棒放电，以确保安全直流高压发生器。
