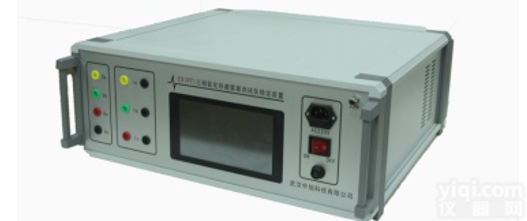

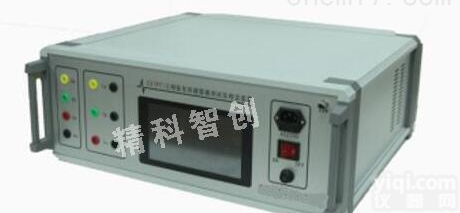

YHX-300氧化锌避雷器测试仪校准装置

YHX-300氧化锌避雷器测试仪校准装置

YHX-300氧化锌避雷器测试仪校准装置是一款专用于校准氧化锌避雷器测试仪的仪器，使用一台设备即可完成全电流测量误差试验、阻性电流测量误差试验、容性电流测量误差试验、参比电压测量误差试验、有功功率测量误差试验、参比电压波形畸变对测量误差影响试验等测试项目，与传统方法相比，具有连线检定、操作便捷的特点。参考标准：DL/T 987-2005《 氧化锌避雷器阻性电流测试仪通用技术条件 》。

二、 产品主要特点：

1、独立电压通道，输出幅值可设置。

2、电压角度分别为0-360。

3、 独立电流通道。输出幅值可设置。

4、 每相电压电流之间的角度0-360°，可设置。

5、 阻性基波电流 ( IPR1 ) 和阻性三次谐波电流 ( IPR3 ) 之比可在 1.00 ～ 5.00 之间任意

设置。

6、  交流电压输出 264 V ( 450 V 可选 )，用于检测测试仪的参比电压测量误差及频率。

7、 电压与电流输出通道互相独立，且所有电量的单位可切换有效值 / 峰值切换。

三、主要技术参数：

输出电压等级：0.2级或0。5级

输出电压量程：100V或450V两档可选

电压准确度：±0.1%

负载能力：10V

电流输出量程：100μA-20MA

电流准确度：±0.1%

相位：0~360°全相可调

负载能力：5VA

整体精度：0.005

操作方式：触摸屏操作

通讯接口：RS485

频率范围：45 Hz ～  65 Hz，调节细度：0.001 Hz，准确度：± 0.01 Hz

 工作电源：AC ( 220 ± 22 ) V，( 50 ± 2 ) Hz，功耗：150 VA

 工作环境：0 ℃～  40 ℃，40%R·H～  80%R·H

  产品尺寸：510 mm × 480 mm × 195 mm ( 长 × 宽 × 高 )

  产品重量：约 4kg
