| 类型 | 电子式电能仪表 | 品Pai | 四达 |
| 型号 | DDSY5188 | 基本电流 | 10（60）、5（80）（A） |
| 准确度等级 | 1级或2级 | 参比电压 | 220、230、245（V） |
| 电流倍率 | 4~20 | 显示方式 | LCD |
| 频率 | 50或60（Hz） | Z大电流 | 100（A） |
| 装箱数 | 20 | | |

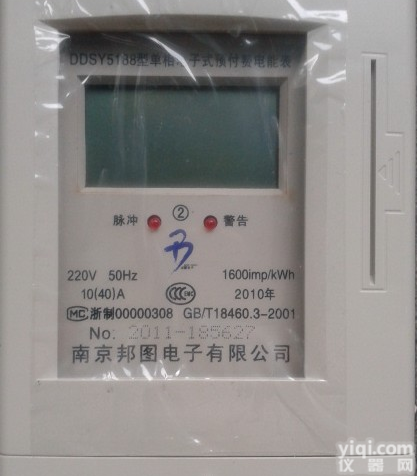

1、DDSY5188单相代码式预付费电能表说明1.1 DDSY5188单相代码式预付费电能表概况
1.1.1结构简介DDSY5188单相代码式预付费电能表1.1.2主要用途DDSY5188单相代码式预付费电能表是以数字媒介为信息交换介质，用户装入预购电量，以电量进行用电结算的有功电能计量仪表。具有数字键盘接口，实现有功电能的计量和预付费控制功能，同时还具有红外通讯功能、RS485通讯功能。包括计量单元、实时时钟单元、负荷开关和其它辅助装置。1.1.3附加功能²反向用电按正向用电进行计量。²有需量计算功能。²可实现对用电用户的负荷检测、控制功能。1.1.4主要功能Ø当剩余电量为零时，可发出断电信号控制负荷开关自动切断。在输入新购电量后在没有开盖的情况下自动恢复供电。Ø有自动检测功能。Ø有开盖事件、窃电事件、掉电事件记录功能。1.1.5主要特点可实现预付费用电模式，先付费后用电。ØDDSY5188单相代码式预付费电能表是以电量进行用电结算的电能表，用户购买电量，电能表递减剩余电量。在剩余电量为零或双方约定的允许透支电量用完时，发出断电信号控制负荷开关自动切断。ØDDSY5188单相代码式预付费电能表采用STS算法（NRS 009-6-6，NRS 009-6-7，NRS 009-6-8, NRS 009-6-9），有一套完整的安全管理体系，具有很高的安全等级，与其它符合STS标准的系统完全兼容。Ø防窃电功能，能防止常见的窃电方式。1.1.6电能表执行主要标准IEC62052-11 Electricity metering equipment(AC)-General requirements,tests and test conditions- Part11:Metering equipmentIEC62053-21 Electricity metering equipment(a.c.)-Particular requirements-Part21:Static meters for active energy(classes 1 and 2)IEC62055-31 Electricity metering -Payment systems-Part31:Particular requirements Static payment meters for active energy(class 1 and 2)IEC62055-41 Electricity metering-Payment systems-Part 41:Standard transfer specification (STS) - Application layer protocol for one - way token carrier systemsIEC62055-51 Electricity metering -Payment systems-Part51:Standard transfer specification(STS)-Physical layer protocol for one-way numeric and magnetic card token carriersGB/T 17215.321-2008中华人民共和国国家标准《1级和2级静止式交流有功电能表》注意！DDSY5188单相代码式预付费电能表严格按照浙江乐清四达电子科技有限公司《DDSY5188单相代码式预付费电能表技术条件》进行测试、验收。而《DDSY5188单相代码式预付费电能表技术条件》是依IEC 62053-21《静止式有功电能表特殊要求(1和2级)》、GB/T 17215.321-2008中华人民共和国国家标准《1级和2级静止式交流有功电能表》等标准为基本要求，结合行业特点提出的技术指标更高的企业标准。1.2技术参数1.2.1电能表工作电压1.2.1.1电能表额定电压Un230V1.2.1.2电能表工作电压范围工作电压范围为:0.70Un～1.30Un在此工作电压范围预付费表计完全正常工作极限工作电压范围:0Un～1.90Un在此极限电压范围内预付费表计不损坏,在电能表显示正常时，能保证计量，但不能保证计量精度等级，同时负荷控制装置不能工作。在工作电压恢复正常后,电能表工作正常,计量精度等级不变。1.2.2电能表电流参数●Z大电流Imax 60A●表计测量技术(准确度不降低)的极限电流 72A●表计热参数极限电流 80A●表计启动电流(0.4%Ib) 20mA●表计锁定电流(潜动电流) 5mA●表计计量电流范围 20mA～60A●常用电流规格 5(60)A1.2.3电能表频率参数额定频率fn 50Hz频率使用范围: 95% fn～105% fn频率对有功电能计量准确度的影响曲线1.2.4电能表自身功耗●电压回路的功耗:≤1W 1.2VA●电流回路的功耗:≤0.2VA1.2.5电能表有功计量精度DDSY5188单相代码式预付费电能表有功电能计量精度符合IEC62053-21 1.0级出厂产品的内控指标符合企业内部指标 0.5级DDSY5188单相代码式预付费电能表---有功1.0级百分数误差极限
负载值 | 功率因数 | 以百分数表示的误差极限 |
IEC62053-21标准 | 思达内控指标 |
0.02Ib≤I< 0.05 Ib | 1 | | ±0.6 |
0.05Ib≤I< 0.10 Ib | 1 | ±1.5 | ±0.5 |
0.10Ib≤I<Imax | 1 | ±1.0 | ±0.4 |
0.02Ib≤I< 0.1Ib | 0.5滞后 0.8超前 | | ±0.7 ±0.7 |
0.1Ib≤I< 0.2Ib | 0.5滞后 0.8超前 | ±1.5 ±1.5 | ±0.6 ±0.6 |
0.2Ib≤I≤Imax | 0.5滞后 0.8超前 | ±1.0 ±1.0 | ±0.4 ±0.4 |
用户特殊需求时 | 0.25滞后 0.5超前 | ±3.5 ±2.5 | ±1.0 ±1.0 |
0.2Ib≤I≤Imax |
