Z41W高压不锈钢闸阀,Z41W高压不锈钢重型闸阀,高温高压闸阀

产地：河北邢台市
供应商：河北润创科技开发有限公司
供应商报价： 5.00￥
标签：Z41W高压不锈钢闸阀,Z41W高压不锈钢重型闸阀,高温高压闸阀,Z41W高压不锈钢闸阀,Z41W高压不锈钢重型闸阀,高温高压闸阀价格,Z41W高压不锈钢闸阀,Z41W高压不锈钢重型闸阀,高温高压闸阀厂家

产品信息

1、公主岭JX209422Z41W高压不锈钢重型闸阀JX209454总代直销

【河北慧采科技开发有限公司】诚信经营示范单位★★完善售后服务系统★★工业_产品品Pai★★2017年工业品_企业★★信誉AAA企业★★拨打请告诉我产品订货号

2、公主岭JX209422Z41W高压不锈钢重型闸阀JX209454总代直销图片


型号:JX209422	型号:JX209454Z41W高压不锈钢重型闸阀

3、公主岭JX209422Z41W高压不锈钢重型闸阀JX209454总代直销内容

型号:JX209422

闸阀又称闸板阀或闸门阀，应用广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。

闸阀具有以下优点：

1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。

2、开闭较省力。

3、介质流向不受 , 不扰流、不降低压力。

4、形体简单 , 结构长度短，制造工艺性好，适用范围广。

高压不锈钢闸阀产品性能范围：Specifications

型号 Type	公称压力Nominal Presure	试验压力Test Pressure			工作温度（℃）Working Temperature	适用介质SuitableMedium
		强度（水）（Mpa）	密封（水）空气（Mpa）	低压密封空气（Mpa）
Z41H-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRIC ACID
						硝酸类
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	ACETIC ACID
						醋酸类
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	NITRIC ACID
						硝酸类
Z41W-P(R)	6.4	9.6	7.0	0.6	≤200	ACETIC ACID
						醋酸类

高压不锈钢闸阀产品主要零件材料： Material for main parts

零件名称 Part name	材料 Material
	Z24Y-16I －25I －40I	Z24W-16P －25P －40P	Q41W-16R －25P －40R
阀体、阀盖 Body donnet	铬镍钢Ci Ni steel	铬镍钛钢 Ci Ni Ti	铬镍铝钛钢 Ci Ni Mo Ti steel
阀板Wedge gate	合金钢＋硬质合金 Alloy steel＋corbiddealloy
阀杆Stem	合金钢Alloy steel
阀杆螺母Stem nut	铝铁青铜 Al bronze
手轮Hand wheel	灰铸铁、可锻铸铁 Csatiom forageable casriron

高压不锈钢闸阀产品主要连接尺寸和外形尺寸：Main connecting and overall dimensions

型号 Type	公称通径DN NominalDiameter	尺寸（mm） Dimensions
型号 Type	公称通径DN NominalDiameter	L	D	D1	D2	H	b-f	Z-φd	D0
Z41W-40P(R)	15	130	95	65	45	170	16-2	4-14	40
	20	150	105	75	55	190	16-2	4-14	51
	25	160	115	85	65	205	16-2	4-14	58
	32	180	135	100	78	270	18-2	4-18	66
	40	200	145	110	85	310	18-3	4-18	76
	50	230	160	125	100	371	20-3	4-18	88
	65	290	180	145	120	391	22-3	8-18	110
	80	310	195	160	135	455	22-3	8-18	121
	100	350	230	190	160	551	24-3	8-23	150
	125	400	270	220	188	628	28-3	8-25	178
	150	450	300	250	218	708	30-3	8-25	204
	200	550	375	320	282	885	38-3	12-25	260
	250	650	445	385	345	960	42-3	12-30	313
Z41W-P(R)	15	170	105	75	55	140	18-2	4-14	41
	20	190	125	90	68	195	20-2	4-18	51
	25	210	135	100	78	210	22-2	4-18	58
	32	230	150	110	82	280	24-2	4-23	66
	40	240	165	125	95	328	24-3	4-23	76
	50	250	175	135	105	390	26-3	4-23	88
	65	280	200	160	130	410	28-3	8-23	110
	80	310	210	170	140	485	30-3	8-23	121
	100	350	250	200	168	590	32-3	8-25	150
	125	400	295	240	202	688	36-3	8-30	176
	150	450	340	280	240	768	38-3	8-34	204
	200	550	405	345	300	973	44-3	12-34	260
	250	650	470	400	352	1050	48-3	12-41	313

栏目页面:/5418.html
高压闸阀
来源网址:/xx-209422.html

型号:JX209454Z41W高压不锈钢重型闸阀

重型不锈钢高压闸阀产品介绍：

重型不锈钢高压闸阀是区别于市场上一些（阀门材料达不到标准、阀门壁厚过薄）轻型不锈钢闸阀的俗称，重型不锈钢高压闸阀的选材考究，材料完全符合国内外相关材质标准的要求。

重型不锈钢高压闸阀产品应用范围：

高压法兰连接的重型不锈钢高压闸阀适用于公称压力PN40～PN160,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。不锈钢重型闸阀适用介质为：水、油品、蒸气、酸、碱、氨、尿素、含硫天然气等。

重型不锈钢高压闸阀产品结构特点：

1、不锈钢闸阀选材考究，符合国内外不锈钢阀门相关标准，材料的全面质量高。

2、产品制造符合国内外先进标准的要求，闸阀密封可靠、性能优良、造型美观。

3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。

4、闸阀阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。

5、闸阀采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。

6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

重型不锈钢高压闸阀产品标准规范：

设计制造标准：GB/T 12234-2007
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

重型不锈钢高压闸阀产品零件材料与工况：

零件名称	ZG1Cr18Ni9Ti 304CF8	ZG00Cr18Ni10 304LCF3	ZG1Cr18Ni12Mo2Ti 316CF8M	ZG00Cr17Ni14Mo2 316L CF3M
阀体/阀盖	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
闸板	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
阀杆	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
阀杆螺母	铝青铜
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织
垫片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE
压盖	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
螺栓	不锈钢
螺母	不锈钢
手轮	球墨铸铁、铸钢

重型不锈钢高压闸阀产品主要尺寸及重量：

型号	公称通径	尺寸(mm)
型号	公称通径	L	D	D1	D2	D6	b-f	z-Φd	H
Z41W-4.0MPa	15	130	95	65	45	40	16-2	4-14	170
	20	150	105	75	55	51	16-2	4-14	200
	25	160	115	85	65	58	16-2	4-14	215
	32	180	135	100	78	66	18-2	4-18	260
	40	200	145	110	85	76	18-3	4-18	290
	50	250	160	125	100	88	20-3	4-18	345
	65	280	180	145	120	110	22-3	8-18	360
	80	310	195	160	135	121	22-3	8-18	385
	100	350	230	190	160	150	24-3	8-23	430
	125	400	270	220	188	176	28-3	8-25	530
	150	450	300	250	218	204	30-3	8-25	620
	200	550	375	320	282	260	38-3	12-30	780
	250	650	445	385	345	313	42-3	12-34	900
Z41W-6.4MPa	15	170	105	75	55	41	18-2	4-14	175
	20	190	125	90	68	51	20-2	4-18	200
	25	210	135	100	78	58	22-2	4-18	215
	32	230	150	110	82	66	24-2	4-23	270
	40	240	165	125	95	76	24-3	4-23	300
	50	250	175	135	105	88	26-3	4-23	370
	65	280	200	160	130	110	28-3	8-23	385
	80	310	210	170	140	121	30-3	8-23	400
	100	350	250	200	168	150	32-3	8-25	460
	125	400	295	240	202	176	36-3	8-30	570
	150	450	340	280	240	204	38-3	8-34	660
	200	550	405	345	300	260	44-3	12-34	820
	250	650	470	400	352	313	48-3	12-41	1000

栏目页面:/5418.html
高压闸阀来源网址:/xx-209454.html
Z41W高压不锈钢重型闸阀
温馨提示：
润联为您提供公主岭JX209422Z41W高压不锈钢重型闸阀JX209454总代直销的详细产品、产品图片等产品介绍信息，您可以直接联系厂家获取公主岭JX209422Z41W高压不锈钢重型闸阀JX209454总代直销的具体资料，联系时请说明是在润联看到的

信息声明：本产品供应信息由仪器网为您整合，供应商为（河北润创科技开发有限公司），内容包括（Z41W高压不锈钢闸阀,Z41W高压不锈钢重型闸阀,高温高压闸阀）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于（Z41W高压不锈钢闸阀,Z41W高压不锈钢重型闸阀,高温高压闸阀）的信息，请直接联系供应商，给供应商留言！

供应商产品推荐

您可能感兴趣的产品

不锈钢闸阀法兰式不锈钢闸阀意大利品质不锈钢闸阀闸阀进口闸阀

型号：7
dn200气动不锈钢闸阀厂家dn150电动不锈钢闸阀厂家_dn125不锈钢闸阀价格
不锈钢闸阀，高品质不锈钢闸阀，不锈钢闸阀现货
Z41楔式闸阀 Z41楔式不锈钢闸阀 Z41闸阀 Z41楔式闸阀 Z41楔式不锈钢闸阀 Z41闸阀

型号：Z41楔式闸阀 Z41楔式不锈钢闸阀 Z41闸阀
不锈钢闸阀♀尼必可不锈钢阀门♀不锈钢304闸阀♀♀♀

型号：Z41W-16P
Z11H丝扣不锈钢闸阀铸钢水封闸阀 Z11H丝扣不锈钢闸阀

品牌：上海耐鼎

型号：Z11H丝扣不锈钢闸阀
Z41W法兰不锈钢闸阀 Z41W法兰不锈钢闸阀

型号：Z41W法兰不锈钢闸阀
KSB HERA-SH不锈钢手动刀闸阀 KSB HERA-SH不锈钢手动刀闸阀

型号：KSB HERA-SH不锈钢手动刀闸阀
供应日本北泽不锈钢闸阀日本KITZ不锈钢闸阀

型号：150UMA型
气动不锈钢闸阀厂家316l不锈钢闸阀价格

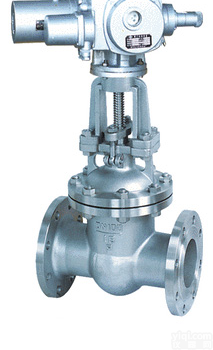

电动不锈钢闸阀 Z941W电动不锈钢闸阀
