兴城气动双偏心半球阀行业领先

产品信息

1、兴城气动陶瓷偏心球阀 气动陶瓷偏心球阀 陶瓷偏心半球阀DN100RL015723气动偏心半球阀PQ7,内螺纹球阀,高压三通球阀,衬四球阀RL015724行业


【河北慧采科技开发有限公司】消费者放心单位★★全称售后服务保证★★保证★★2013年Z有潜力企业荣誉★★工业产品推荐★★拨打请告诉我产品订货

2、兴城气动陶瓷偏心球阀 气动陶瓷偏心球阀 陶瓷偏心半球阀DN100RL015723气动偏心半球阀PQ7,内螺纹球阀,高压三通球阀,衬四球阀RL015724行业图片


型号:RL015723气动陶瓷偏心球阀 气动陶瓷偏心球阀 陶瓷偏心半球阀DN100型号:RL015724气动偏心半球阀PQ7,内螺纹球阀,高压三通球阀,衬四球阀

3、兴城气动陶瓷偏心球阀 气动陶瓷偏心球阀 陶瓷偏心半球阀DN100RL015723气动偏心半球阀PQ7,内螺纹球阀,高压三通球阀,衬四球阀RL015724行业内容


型号:RL015723气动陶瓷偏心球阀 气动陶瓷偏心球阀 陶瓷偏心半球阀DN100

陶瓷半球阀，阀芯为一半球结构
其主要特点有：
1、直通式：单向密封和偏心式结构，开启时球与阀体相脱离，流道直通，不会出现卡、堵现象。
2、开关轻便：启闭时球面与密封座脱离，无任何接触、扭矩小、转动灵活。启闭时半球阀与阀座的剪切作用，因陶瓷具有的自洁性及自润滑性，能切去密封面上的结垢及粘连物，能保持密封严紧。
3、密封面的偏心结构使球面能自动补偿磨损，保持阀门的密封性能，使用寿命长，安全可靠。
4、阀门属于硬密封结构，密封副是耐磨陶瓷，具坚硬的耐磨性与耐腐蚀性。主要性能规范：公称压力:1.6MPA，公称通径:DN50-DN1000，

适应工矿: 溶液及矿浆输送、氧化铝粉、、煤灰、含尘气体，废渣等，适用温度：t =-40℃~350℃。 注：气密封试验压力均为0.6Mpa。设计标准：1、法兰连接尺寸按GB/T 9113.12000，2、结构长度参照GB12221-89，3、制造和验收技术条件参照GB12237-89， 4、压力试验按GB/T13927-92的要求。（陶瓷半球阀采用直通式单向密封和偏心结构，流道直通，不会出现卡、堵现象。）

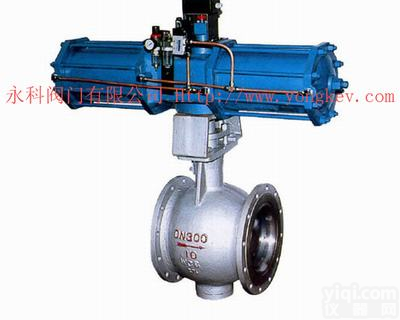

气动偏心半球球阀

气动陶瓷偏心球阀 气动陶瓷偏心球阀 陶瓷偏心半球阀DN100
型号:RL015724气动偏心半球阀PQ7,内螺纹球阀,高压三通球阀,衬四球阀

一、产品概述

气动偏心半球阀属于角行程气动偏心调节阀，是由高精度活塞式气动执行器及和偏心半球阀组成，气动偏心球阀可配以阀门输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。也可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动偏心半球阀是一种由部分球阀板绕偏心轴心旋转来控制流体的角行程调节阀。阀芯的回转ZX不与旋转轴同心，可减少磨损，延长使用寿命，阀芯后部设有一个导流翼，有利于流体稳定流动，气动偏心调节阀具有良好的稳定性。其次，还有流量大，可调范围广等特点。气动偏心球阀广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。

二、产品特点

（1）流体阻力小，全通径的电动球阀基本没有流阻。

（2）结构简单、体积小、重量轻。

（3）紧密可靠。有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。

（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

（8）由于电动偏心半球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

三、主要技术参数及性能



公称通径 DN(mm)253240506580100125150200250300
额定流
量系数
KV
全腔型1425305510013523032050085013001750
60%腔型--------3005107801050
40%腔型6101220405492128200340520700
允许压差(MPa)≤公称压力
阀体形式整体铸造球形体
阀芯形式偏心旋转阀芯(带导流翼)
流量特性近似等百分比
动作范围全开60°
泄露量Q软密封VI级、硬密封IV级，符合ANSI B16.104标准
基本误差&plun1%
回差&plun1%
死区≤1%
可调范围全腔型(100：1)、60%腔型(60：1)、40%腔型(40：1)
配置执行机构GT、AT、ST、SR、AW系列单双作用气动执行器
控制方式开关两位控制、4～20mA模拟量信号控制



四、主要零件材料

零件名称材料
阀体、阀盖WCB304(CF8)316(CF8M)316L(CF3M)
球体2Cr13+氮化处理304316316L
阀杆2Cr13304316316L
阀座密封圈PTFE、碳素纤维＋PTFE、对位聚苯
填料V型PTFE、柔性石墨

五、气主要设计标准

设计与制造GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
结构长度GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验JB/T 9092、API 598、GB/T13927

六、主要外形连接尺寸

公称通径 DN(mm)253240506580100125150200250300
L法兰式102102114124143165194213229243297338
对夹式6262627580100115130160200240334
H60606595105120140155165205240270
H1293312317360393423482568610755//
A14011190210247276348378524//
PN1.6MPa法兰连接尺寸
D115140150165185200220250285340405460
D185100110125145160180210240295355410
D265768499118132156184211266319370
n-Φd4-144-184-184-184-188-188-188-188-2212-2212-2612-26
PN2.5MPa法兰连接尺寸
D115140150165185200235270300360425485
D185100110125145160190220250310370430
D265768499118132156184211274330389
n-Φd4-144-184-184-188-188-188-228-268-2612-2612-3016-30



气动偏心半球球阀

气动偏心半球阀PQ7,内螺纹球阀,高压三通球阀,衬四球阀
