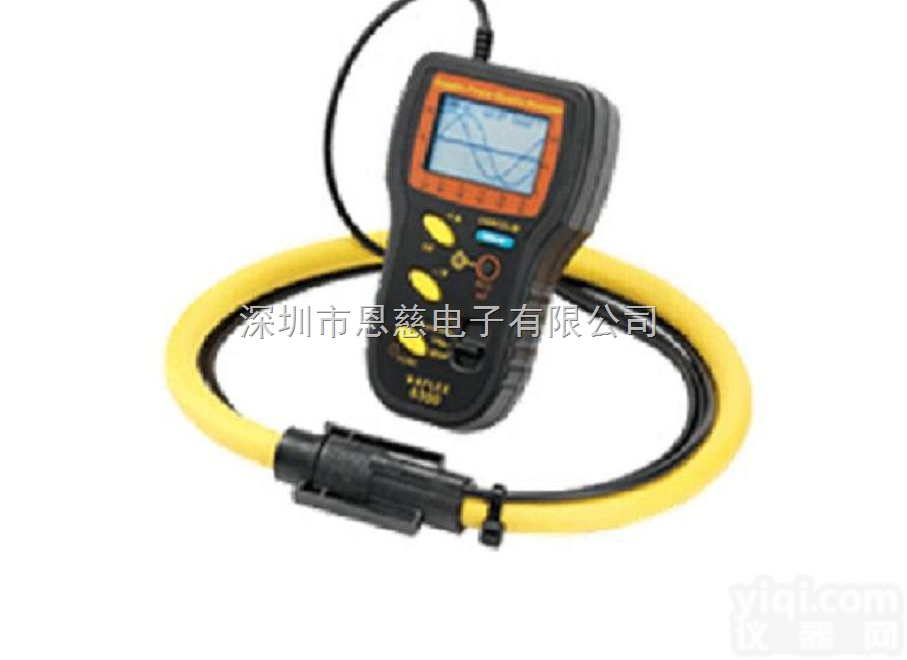

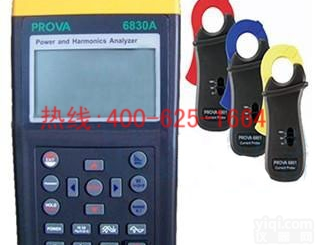

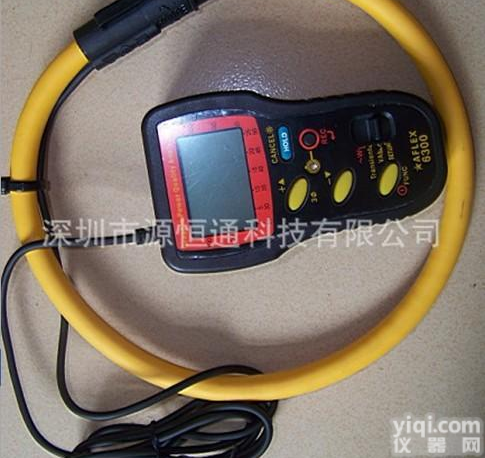

绘图式电力及谐波分析仪

• 适用电力系统(单相及平衡三相)


• 电流电压都是真均方根值(True RMS)


• 真实功率，瓦特(W,KW,MW,GW)


• 视在功率(VA,KVA,MVA)，虚功率(VAR,KVAR,MVAR)


• 功率因数(PF)，相角( Φ )


• 瓦特小时，耗电度数(WH,KWH,KVARH,RFH)


• 可设定PT比(1 to 3,000)


• 同时显示电压与电流波形，以了解两者关系


• 显示系统Z大需求(Z大需求MD用W,KW,MW表示，使用者可设定评估时间)


• 电流电压谐波分析可高达50次，可任意选择记录谐波次


• 一个画面可显示25个谐波


• 内建时钟及万年暦，配合记录使用

• 可选择记录波形每周期32,64.128,256点


• 谐波总量百分比(%THD-F)分析


• 图示各种电力系统相位图，以了解各相间的电压电流关系


• 可侦测电压瞬间不稳，记下128个发生点(时间+几个周期+故障情形)。使用者可设定上下限百分比(%)，并可在电表上显示


• 可记录50,000笔资料，使用者可设定定时记录时间(1到6,000秒)


• 可即时输出波形、电力系统参数或谐波等资料


• 带有背光的大型点阵LCD显示


• 光学式RS-232C介面


• 可设定起始记录时间及停止记录时间，记录瞬间才有消耗电持，不记录进入休眠，

一般规格
