产品信息

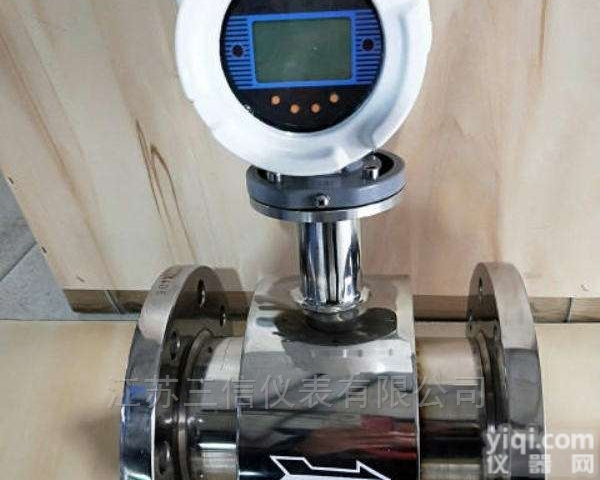

氯苯流量计（电磁流量计）作为工业、农业、市政水流量监测的一个重要组成部份。公司开发的XS-LDE电磁流量计.产品采用世界技术。利用恒流低频三值矩形波或双频矩形波励磁，既有矩形波磁场的优点，又克服了正弦波磁场的缺点；还可以消除电源电压波动、电源频率变化及励磁线圈阻抗变化所造成的误差；并有的零点稳定性和不受流体噪声干扰影响。电磁流量计目前属于国际上计量水流量为，稳定性的电子式水表。

氯苯流量计简单说是由流量传感器和变送器组成的。

　　流量传感器是把流过管道内的导电液体的体积流量转换为线性电信号。其转换原理就是的法拉第电磁感应定律，即导体通过磁场，切割电磁线，产生电动势。流量传感器的磁场是通过励磁实现的，分直流励磁、交流励磁和低频方波励磁。现在大多流量传感器采用低频方波励磁。

　　变送器是由励磁电路、信号滤波放大电路、A/D采样电路、微处理器电路、D/A电路、变送电路等组成。

　　氯苯流量计的安装要求是一定要安装在管路的Z低点或者管路的垂直段，但是一定是在满管的情况下，对直管段要求是前5D后3D，这样才能保证电磁流量计的使用和对精度的要求。

　　氯苯流量计是老式模拟的电磁流量计的更新换代产品，智能型电磁流量计不仅可以带4~20mA输出，还可以带RS485或者RS232通讯协议，可以直接与计算机联网，便于远程监控和操作。工作原理　　

智能电磁流量计的工作原理是基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。

测量原理

　　XS-LDE型智能氯苯流量计的测量原理是基于法拉第电磁感应定律导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，其感应电势E为:

　　E=KBVD

　　式中: K-----仪表常数

　　B-----磁感应强度

　　V-----测量管道截面内的平均流速

　　D-----测量管道截面的内径

　　测量流量时，导电性液体以速度V

　　流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极检出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20mA和01kHz输出。

收集数据

　　①被测流体成份

　　②Z大流量、Z小流量

　　③Z高工作压力

　　④Z高温度、Z低温度

　　智能电磁流量计的量程Q应大于预计的Z大流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜。

量程范围

　　一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，Z低流速应不小于0.2m/s，Z高应不大于 8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。

　　在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：

　　Q=πD2V/4

　　Q:流量（㎡/h） D:管道内径 V：流速（m/h）

　　电磁流量计的量程Q应大于预计的Z大流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜

参考流量范围
口径(mm)	流量范围(m3/h)	口径(mm)	流量范围(m3/h)
φ15	0.06~6.36	φ450	57.23～5722.65
φ20	0.11～11.3	φ500	70.65～7065.00
φ25	0.18～17.66	φ600	101.74～10173.6
φ40	0.45～45.22	φ700	138.47～13847.4
φ50	0.71～70.65	φ800	180.86～18086.4
φ65	1.19～119.4	φ900	228.91～22890.6
φ80	1.81～180.86	φ1000	406.94～40694.4
φ100	2.83～282.60	φ1200	553.90～55389.6
φ150	6.36～635.85	φ1600	723.46～72345.6
φ200	11.3～1130.4	φ1800	915.62～91562.4
φ250	17.66～176.25	φ2000	1130.4～113040.00
φ300	25.43～2543.40	φ2200	1367.78～136778.4
φ350	34.62～3461.85	φ2400	1627.78～162777.6
φ400	45.22～4521.6	φ2600	1910.38～191037.6


型谱型号	口径
LDE	15~2600
K1	316L
K2	HB
K3	HC
K4	钛
K5	钽
K6	铂合金
K7	不锈钢涂覆碳化钨
代号	内衬材料
C1	聚四氟乙烯F4
C2	聚全氟乙丙烯F46
C3	聚氟合乙烯FS
C4	聚录丁橡胶
C5	聚氨脂橡胶
代号	功能
E1	0.3级
E2	0.5级
E3	1级
F1	4－20Madc负载≤750Ω
F2	0-3khz5v有源，可变脉宽，输出高端有效频率
F3	RS485接口
T1	常温型
T2	高温型
T3	超高温型
P1	1．0MPa
P2	1．6MPa
P3	4．0MPa
P4	16MPa
D1	220VAC±10％
D2	24VDC±10％
J1	一体型结构
J2	分体型结构
J3	防爆一体型结构

智能电磁流量计的电极选择

电极材料	耐蚀及耐磨性能
不锈钢0Crl8Nil2M02Ti	用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。
哈氏合金B	对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。
哈氏合金C	能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，”、、Cu”下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀
钛	能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀，但如酸中含有氧化剂(如硝酸、Fc＋＋、Cu＋＋)时，则腐蚀大为降低。

钽	具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁；耐蚀。
铂／钛合金	几乎能耐——切化学介质，但不适用于王水和铵盐。
不锈钢涂覆碳化钨	用于无腐蚀性，强磨损性的介质。

选型表：

型号	口径					电磁式流量计
XS-LDE	15~2600
	代号		电极材料
	K1		316L
	K2		HB
	K3		HC
	K4		钛
	K5		钽
	K6		铂合金
	K7		不锈钢涂覆碳化钨
		代号		内衬材料
		C1		聚四氟乙烯(F4)
		C2		聚全氟乙丙烯(F46)
		C3		聚氟合乙烯(FS)
		C4		聚录丁橡胶
		C5		聚氨脂橡胶
			代号		功能
			E1		0.3级
			E2		0.5级
			E3		1级
			F1		4－20Madc,负载≤750Ω
			F2		0-3khz,5v有源，可变脉宽，输出高端有效频率
			F3		RS485接口
			T1		常温型
			T2		高温型
			T3		超高温型
			P1		1．0MPa
			P2	1．6MPa
			P3		4．0MPa
			P4		16MPa
			D1		220VAC±10％
			D2		24VDC±10％
			J1		一体型结构
			J2		分体型结构
			J3		防爆一体型结构

十六、设计选用及订货须知：

1、根据测量流体介质，正确选用电磁式流量计。

2、被测流体无腐蚀性选用普通型，有腐蚀性选用耐腐型。

3、订货时请注明被测介质名称、流量、管道通径及工作压力、温度、密度、粘度等情况。

4、根据被测流体的测量范围、应用场合等选择合适型号的规格品种。
