CS45H钟形浮子式蒸汽疏水阀

产品信息
CS45H钟形浮子式蒸汽疏水阀



一、钟形浮子式蒸汽疏水阀 产品概述

1. 钟形浮子蒸汽疏水阀对凝结水的发生量适应性强，既可间歇排放，又可连续排放。
2. 内部装有大排量的双阀座差压机械和SCCV关闭系统，体积小而排量大。
3. 钟形浮子蒸汽疏水阀内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便。
4. 背压率高90％。
5. 汽水分离可靠：(水汽经U型通道从阀下部进入)，阀内始终处于水封状态，有效阻止蒸汽泄漏。
6. 敝口形的浮子抗水击，吊桶上设有溢出排气孔，可有效防止蒸汽汽锁，空气气堵现象。(非凝结性的高温空气也可排除)
7. 钟形浮子蒸汽疏水阀与杠杆机械结合可制成高压阀。

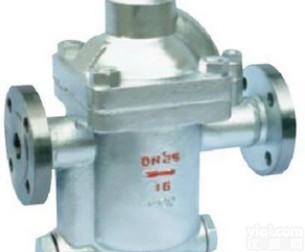

CS45H钟形浮子式蒸汽疏水阀

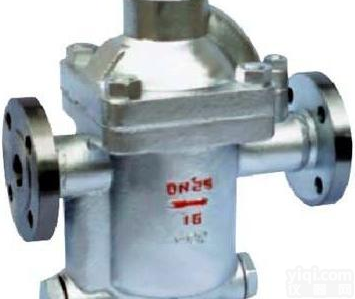

 CS45H钟形浮子式蒸汽疏水阀
二、钟形浮子式蒸汽疏水阀 关闭方式

SCCV关闭方式和双阀座差压机械安装在同一单元内寿命长久，尚凝结水量增大时，吊桶失去压力浮力使得机械反向密封而产生压差，主阀开户而获得大排量，使用汽设备迅速启动，Z大限度地发挥出机器的热效率。

三、钟形浮子式蒸汽疏水阀 主要连接尺寸

产品型号

 公称通径 DN

 连接 方式

使用压力范围 (MPa)

 Z高允许温度℃

 阀体材质

主要零件材质

 外形尺寸(mm)

L

 H1

 H2

 W
ER105
(CS15H-3.7)

 20～40

 内螺纹
ZG1/2～11/2

 0.01～0.3～0.7

 220

 WCB

 SUS
(3Cr13)

 200

 160

 135

 -
ER105F
(CS45H-3.7)

 15～25
32～50

 法兰
Flange

 0.01～0.3～0.7

 220

 WCB

 SUS
(3Cr13)

 270

 160

 135

 -
ER110
(CS45H-5.12)

 15～25
32～50

 法兰
Flange

 0.01～0.5～1.2

 220

 WCB

 SUS
(3Cr13)

 310

 160
165

 131
167

 -
ER116
(CS45H-7.16)

 15～25
32～50

 法兰
Flange

 0.01～0.7～1.6

 220

 WCB

 SUS
(3Cr13)

 310

 160
165

 131
167

 -
ER120
(CS45H-8.16)

 40～65

 法兰
Flange

 0.05～0.8～1.6

 220

 WCB

 SUS
(3Cr13)

 420

 175

 214

 -
ER25
(CS45H-25
-40-64)

 15～50

 法兰
Flange

 0.05～2.5～4.5～6.5

 425

 WCB

 SUS
(3Cr13)

 380

 210

 180

 345
ER105
(CS45H-25
-40-64)

 15～50

 承插焊

0.05～2.5～4.5～6.5

 425

 WCB

 SUS
(3Cr13)

 380

 210

 180

 345
