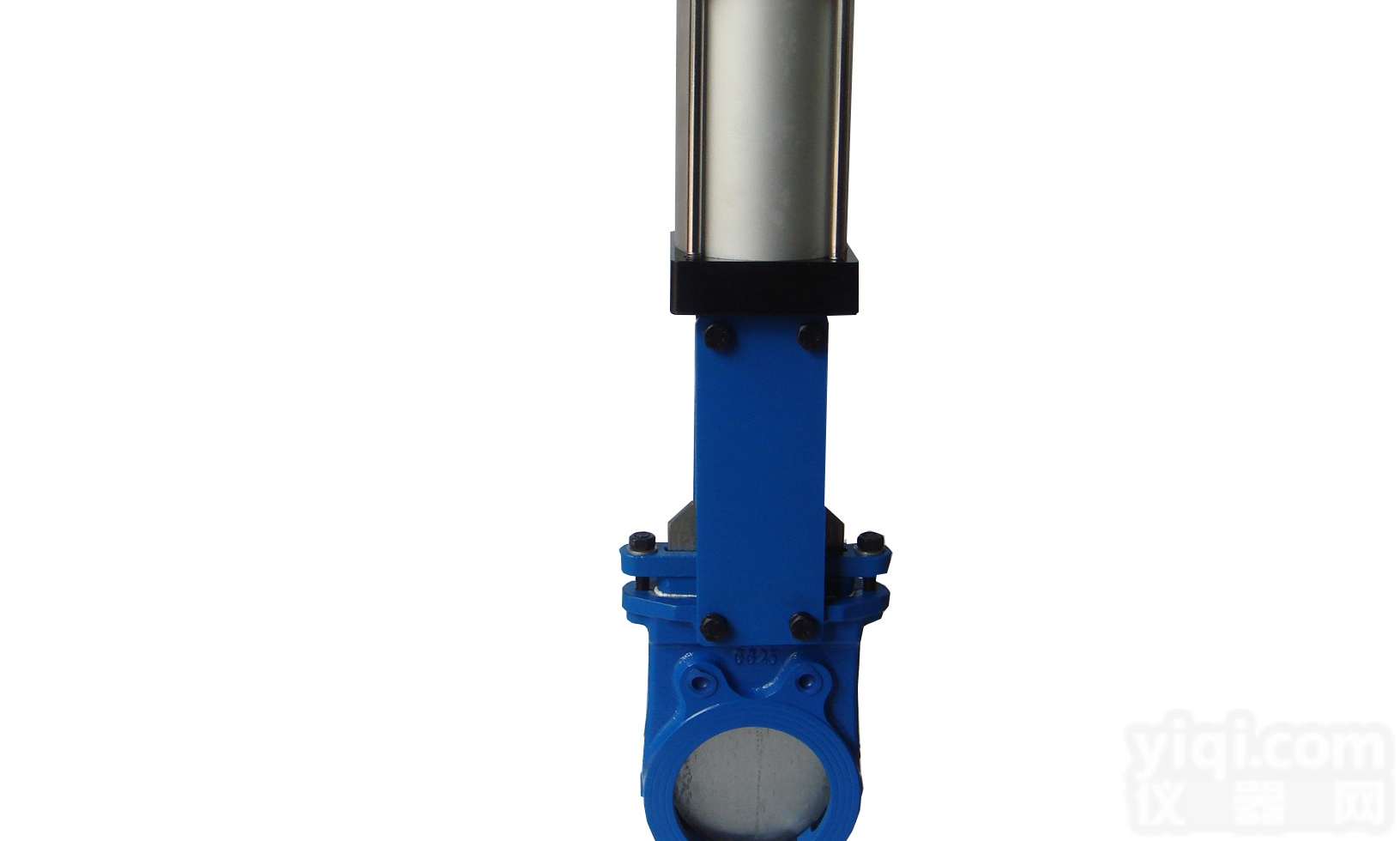

PZ673H对夹闸阀 PZ673H对夹闸阀

该气动刀型闸阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。多用于要求快速切断或开启的声场合。 (气动阀门)

﹥ 公称通经：DN15-DN2000

﹥ 压力范围：1.0MPa-6.4MPa

﹥ 介质温度：-20℃-250℃

﹥ 阀体材料：WCB、304、316

产品特点 超短结构长度，节省材料，可使管路系统整体重量大大减轻。

占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。

闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。

上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活。

闸板具有“闸刀”的功能，能有效的闸断介质中各类杂物。

﹥性能参数

公称压力 （ MPa ）

壳体试验 （ MPa ）

密封试验 （ MPa ）

工作温度

使用介质

气驱动 （ MPa ）

电驱 动 (v)

0.6

0.9

0.66

-20 ℃ ≤ 9 00 ℃

烟气、 灰 、 渣水混和物 、空气混和物、 煤浆、矿浆

0.4~0.6

220 380

﹥可选附件

单或双控电磁阀（有24V、220V等电压供选择，必要时可选取防爆电磁阀）。

接近开关。气源处理三联件（包括减压阀、过滤器、油雾器）。

电/气动阀门定位器（调节型用）

﹥相关尺寸

	MPa		DN		L		D1		D2		H		n-M		MPa		DN		L		D1		D2		H		n-M
	0.6		50		43		90		110		335		4-M12		1.0		50		50		100		125		335		4-M16
		65		46		110		130		363		4-M12			65		50		120		145		363		4-M16
		80		46		125		150		395		4-M16			80		50		135		160		395		4-M16
		100		52		145		170		465		4-M16			100		50		155		180		465		8-M16
		125		56		175		200		530		8-M16			125		50		185		210		530		8-M16
		150		56		200		225		630		8-M16			150		60		210		240		630		8-M20
		200		60		255		280		750		8-M16			200		60		265		295		750		8-M20
		250		68		310		335		900		12-M16			250		70		320		350		900		12-M20
		300		78		362		395		1120		12-M20			300		80		368		400		1120		12-M20
		350		78		412		445		1260		12-M20			350		90		428		460		1260		16-M20
		400		102		462		495		1450		16-M20			400		100		482		515		1450		16-M22
		450		114		518		550		1600		16-M20			450		120		532		565		1600		20-M22
		500		127		568		600		1800		16-M20			500		130		585		620		1800		20-M22
		600		154		670		705		2300		20-M22			600		140		685		725		2300		20-M27
		700		165		775		810		2500		24-M22			700		165		800		840		2500		24-M27
		800		190		880		920		2800		24-M27			800		190		898		950		2800		4-M30
		900		203		980		1020		3100		24-M27			900		203		1005		1050		3100		28-M30
		1000		216		1080		1120		3400		28-M27			1000		216		1115		1160		3400		28-M30
		1200		254		1295		1340		3600		32-M30			1200		254		1325		1380		3600		32-M36
