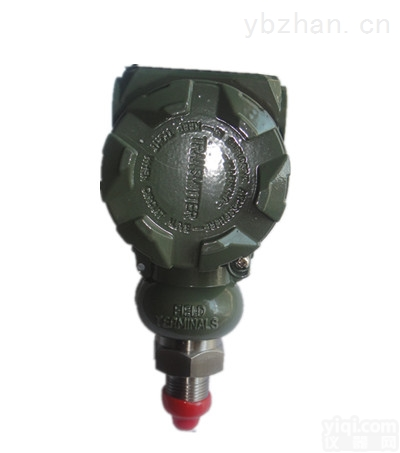

HBP-800A HBP-800D HBP-800E HBP-800H HBP-800压力变送器
- 型号：HBP-800A HBP-800D HBP-800E HBP-800H
- 产地：山东 济南市
- 供应商：济南华兴仪器仪表研究所
- 供应商报价： 电议
- 标签：HBP-800压力变送器,HBP-800压力变送器价格,HBP-800压力变送器厂家
产品库
一 概述
HBP-800系列压力变送器采用扩散硅传感器，构成系列产品。广泛适用于过程控制和压力测量。变送器所用的传感器采用计算机激光调阻工艺进行零点和温度补偿，整机在使用温度范围内温度漂移、线性进行二次补偿，使得整机具有高的准确度、好的稳定性。
二 型号规格
HBP-800A(A) | 扩散硅压阻式传感器压力变送器 | ||||
HBP-800B | 干式陶瓷压阻式传感器压力变送器 | ||||
HBP-800C | 电容式传感器压力变送器 | ||||
HBP-800D | 小型化压力变送器 | ||||
HBP-800E | 防腐型压力变送器 | ||||
HBP-800G | 高温压力变送器 | ||||
HBP-800H | 卫生型压力变送器 | ||||
代号 | 压力类型 | ||||
A | 压力 | ||||
G | 表压 | ||||
代号 | 量程 | ||||
1 | 0～lKpa | ||||
2 | O～lKpa～lOKpa | ||||
3 | 0～lOKpa～lOOKpa | ||||
4 | 0～100Kpa～1Mpa | ||||
5 | 0～10Mpa～100Mpa | ||||
代号 | 过程连接方式 | ||||
T | M20×1.5 | ||||
N | 1/2NPT | ||||
Y | 用户特别约定 | ||||
代号 | 现场指示(不用可省略) | ||||
Ml | 指针百分比指示 | ||||
M2 | 带背光3 位LCD指示 | ||||
三 技术指标
被测介质：与316L不锈钢兼容的液体、气体、蒸汽。
测量范围：-100Kpa～l00Mpa
输出4～20mA二线制；0～10mA三线制
精度：0.5%F· S
零点温度系数：小于0.02%℃
满量程温度系数：小于0.02%℃
电源电压： 24V·DC二线制、三线制
机械保护： IP65
使用温度： 0～50℃
温度极限：-10～+ 80℃
存贮温度：-40～+125℃
过载极限：扩散硅传感器：≤额定容量的3倍
相对湿度：小于95%
负载电阻：不大于350Ω
四 物理特性
隔离脱片：不锈钢316L
外壳：铝合金(啧塑)
过程连接方式：M20 x 1. 5外螺纹或用户指定
电气连接：电缆孔位φ8
重量：800克
五 工作原理
过程压力通过压力传感器将压力信号转化成电信号，经差分放大器、输出放大器放大后，再经V/A转换器，转换为与输入压力成线性对应关系的标准电流输出信号。
六 安装与使用
1、为获得的性能，应尽量将变送器安装在温度变化小、冲击和震动小的场合。100Kpa以下的压力变送器应垂直安装。
2、接线：电源接线分正负如下图。
3、变送器的安装地点，应尽量远离大功率的电器设备，以避免电磁感应的干扰，影响变送器的性能。应安装在干燥的环境中，切忌雨水冲刷，在恶劣的环境下，露天安装应使用变送器保护箱。
4、搬运和安装变送器时应轻拿轻放，以免影响电路的性能。
5、变送器的导线不得与高压电缆线一起敷设，导线长度应尽量缩短。
6、变送器设有接地螺钉，接地导线必须牢固，且接地电阻不大于2Ω。
7、维修人员不得随意更换电器元件的规格、型号，有质量问题请立即与厂家联系。
8、禁止用户自行拆卸。
9、由用户使用原因造成的传感器损坏不在保修范围。
七 零点和量程的调整
变送器的零点和量程打开盖板后连续可调。“Z”是调零点电位器、“S”是调量程电位器。
