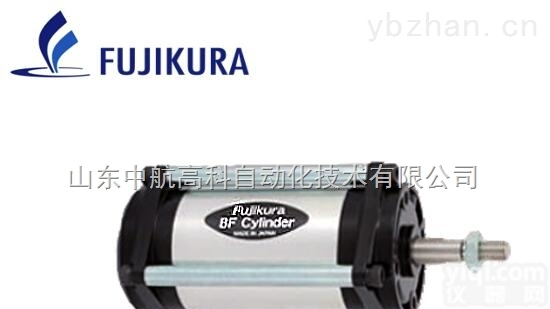

FCS-50-50 气缸FCS-50-50

产品信息
特长用途规格尺寸型号表示方法





  • FC系列是BF气缸的基本型号，缸径φ10～200mm，备有各种型号。

  • 各种尺寸都备有单动型及双动型（限于缸径φ25mm以上）。

  • 安装支架备有L型，F（R）型，T型，P型。（但是，缸径φ25mm以上）



完全密封
因为采用了BF膜片，空气的泄漏非常少。
极低摩擦
・针对微小的压力变动也可以敏感的应答。

・基本上没有迟滞现象。

・0.01MPa的微压也可以作工。

・低速的场合也可以平顺的动作。

・长时间停止后，也可以平顺的动作。
无需润滑
压力空气配管无需设置润滑装置。
优异的耐压性
BF隔膜的特性与普通的橡胶膜片相比较，有非常强的耐压特性。 （BF隔膜的构成是在QL的聚酯布上面附着橡胶。）




BF气缸是需要避免空气泄漏，针对微小压力变动有敏感反应的场合下，为适用。



  • 自动控制器械，压力辊，浮动辊等高感度的传感装置。

  • 避免油雾污染，无尘的设备。

  • 镜片，宝石等研磨机械。

  • 需要一定的出力的场合，精密传动装置（例：点焊装置）。

  • 紧急制动的传动装置。




  • 缓冲装置

  • 平衡装置

  • 推压控制（1）

  • 推压控制（2）

  • 接合装置

  • 张力控制装置
















作动方式单动推出型，双动型
气缸径（mm ）10～200
行程（mm）6～320
使用流体洁净压缩空气（无需供油）
使用压力范围（MPa）0.01～0.7 （※1）
使用温度范围(℃)0～60
轴承型干性衬套轴承
安装方式基本型，L型，F支架，R支架，T支架，P支架
※1 双动气缸的缸径为φ25开始，压力范围0.02～0.7

※详细安装方式请参照产品目录。　→目录（PDF）


















缸径1012.516202531.54050
行程611101682261626142435824364816365064










缸径6380100112125
行程164259783062871084686115144428812215652102140178









缸径140160180200
行程621221622048214219224096168226280112192256320
