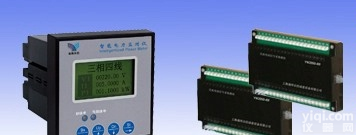

YW2050 涌纬自控 YW2050智能电力监测仪

是否提供加工定制	是	类型	电力监测仪
品Pai	涌纬自控	型号	YW2050
基本电流	6（A）	准确度等级	0.2%
参比电压	600（V）	电流倍率	1000/5
显示方式	LCD液晶显示	频率	45~65（Hz）
Z大电流	0-6（A）	装箱数	按客户要求

YW2050智能电力监测仪一、产品功能及特点除可测量一主回路3I、3V、3U、3P、∑P、3Q、∑Q、3S、∑S、F、PF、±∑Wh、±∑Qh及零线电流（IO）等34个参数外，还可选择接入40路开关量（YW2050-40K）和40路电流（YW2050-40I）测量模块，可同时测量74个参数扩展接入的电流模块测量准确度为1.0%，响应速度≤1S，通过我公司特制的电流互感器接入，互感器一次电流Z大可达500A（按用户要求订制），开关量接入信号为继电器无源接点采用点阵LCD显示，中英文界面可切换二、技术指标

外形尺寸	主机	120 mm×120 mm×139 mm
		开孔：92 mm×92 mm
	模块	220 mm×125 mm×30 mm
	外接传感器(YW2050-50/10)	53mm×16mm×69mm
重量	主机	750g
	模块	800g
	外接传感器 (YW2050-50/10)	59g
显示	类型	LCD
	显示器像素	128*64Pots
测量	适用于3相4线(平衡或非平衡),3相3线(平衡或非平衡),1相3线,单相电网
电压 （真有效值）	测量范围	30~600V(线电压)、20~400V(相电压)
	PT变比	1~10000
	连续过载	800V
	数据刷新	2s
电流 (真有效值)	测量范围	0~6A
	Z小可测量电流	5mA
	CT变比	1~10000
	输入功耗	0.2VA
	连续过载	10A
	冲击过载	100A·1s
	数据刷新	2s
扩展电流 (真有效值)	测量范围	0~63A或0~630A
	Z小可测量电流	50mA
	CT变比	固定变比：1(采用YW2050-50/10)
	Z大可扩展电流数	40路
	连续过载	100A
	冲击过载	1000A·1s
	数据刷新	2s
功率	单相功率	0~4000W/var/VA
	总功率	0~12000W/var/VA
	数据刷新	2s
频率	测量范围	50/60Hz
	数据刷新	2s
功率因数	测量范围	-1~1
	数据刷新	2s
40路节点	节点类型	常闭(开路时报警)
	节点电源	5~12V(自供电)
	数据刷新	1s
测量精度	电流	0.5%(0.5~6A)
	扩展电流	0.5%(5~630A)
	电压	0.5%(20~400V)
	功率	0.5%(相对于U*I)
	功率因数	0.5%
	频率	0.1%(50/60Hz)
	电能	1%(0.5L/0.5C)
辅助电源	AC	85V~265V
	DC	85V~330V
	功耗	5VA
绝缘强度	电压输入端	2.0kV
	电流输入端	2.0kV
	辅助电源端	2.0kV
工作条件	工作温度	－10～+50℃
	储存温度	－25～+75℃
	相对湿度	20～95%无凝露
电磁兼容	1.2/50-8/20us浪涌	电源：4kVI/O线：2kV
	快速瞬变脉冲串	电源：4kV,2.5kHzI/O线：2kV, 5kHz
	静电放电	接触放电：6kV气隙放电：8kV
	射频电磁场	10V/m中等强度的电磁辐射(如距离不少于1米的手提对讲机)
通讯	接口	RS-485
	地址	1～247
	波特率	1200/2400/4800/9600/19200
	校验位	无
	数据位	8bits
	停止位	1bits
	通讯协议	ModBus RTU

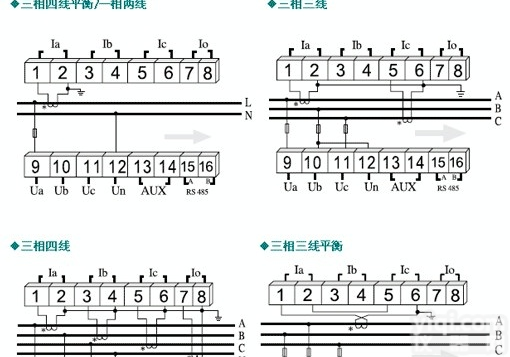

三、主机安装为了避免损坏设备请连接之前确认是否符合下面几点：接线方式是否按后面图接线电源是否满足条件：AC 85～265V ,DC 85～330V电网频率是否在45～65HzZ大电压600V ACZ大电流6A AC安装示意图 接线示意图上海涌纬自控成套设备有限公司创建于1998年，是一家专业从事自动化仪器仪表、电线电缆、汇线桥架以及工业自动化大、中、小型集散控制系统（DCS）、现场总线控制系统（FCS）的设计、制造、销售为一体的综合型高新技术企业。 　　 涌纬公司主要产品包括工业热电偶、热电阻双金属温度计、温度变送器、信号隔离器、隔离式安全栅、温度远传监测仪、压力表、压力变送器、智能数字显示调节仪、电量变送器、智能电力监测仪、智能马达保护控制器、电子式多功能电能表、无纸记录仪、流量计、液位计、电线电缆等十几大类别1000多种产品，并承接各种自动化控制系统的项目成套和工程施工，现拥有多项国家产品。　　 以科技为先导，以质量求生存。涌纬公司还与世界厂商日本横河(YOKOGAWA)、ABB公司、美国罗斯蒙特(ROSEMOUNT)、福克斯波罗(FOXBORO)、法国施耐德、德国SENSE公司、西屋公司、MCS公司、霍尼韦尔（HONEYWELL）公司、西门子（SIEMENS）公司、等建立了长期稳定的技术和商务合作关系。与众多世界知名自动化厂商的合作一方面增强了我公司自动化系统集成的实力，另一方面使得我公司实施的工程项目，不论在技术先进性上还是在系统性价比上，均居国内同行前列，同时我们也借助世界厂商的技术优势和管理优势进一步提升了涌纬公司的综合实力，涌纬公司的自身产品也得到进一步的升级，部分产品达到甚至超过了国际先进水平，并成功进入国家ZD工程，同时很多产品进入部分国内及国际知名企业的长期产品配套。 涌纬公司愿以科学的经营管理手段、雄厚的技术力量、优质的产品、良好的信誉、完善的售后服务赢得市场，并在采用新技术、开发新产品的方面不断进取。公司愿与广大用户在工业自动化控制领域中携手共进、共创辉煌。真诚欢迎各界朋友、中外客商来我公司参观、考察，长期合作，谋求共同发展。上海涌纬自控成套设备有限公司：夏爱民 先生（销售ZX 副总经理）电 话： /52808140/56989855移动： 传 真： 地 址： ZG 上海市普陀区 大渡河路1142弄1号邮 编： 200333公司主页：http://www.shywzk.cnhttp://www.tkyb.comhttp://shywzk.cn.alibaba.com
