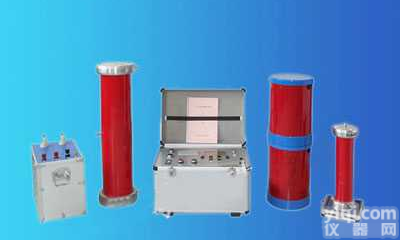

FCX3000 变频串联谐振耐压试验装置

类型	变频串联谐振耐压试验装置	品Pai	上海菲柯特
型号	FCX3000	测量范围	见说明（V）
输入电压	变频串联谐振，，串联谐振，串联谐振变压器，串联谐振试验设备，串联谐振成套试验装置，变频谐振试验装置，变频串联谐振耐压试验装置，变频串联谐振试验装置，变频串联谐振（V）	输出电压	变频串联谐振，，串联谐振，串联谐振变压器，串联谐振试验设备，串联谐振成套试验装置，变频谐振试验装置，变频串联谐振耐压试验装置，变频串联谐振试验装置，变频串联谐振（V）
环境温度	变频串联谐振，，串联谐振，串联谐振变压器，串联谐振试验设备，串联谐振成套试验装置，变频谐振试验装置，变频串联谐振耐压试验装置，变频串联谐振试验装置，变频串联谐振（℃）	重量	变频串联谐振，，串联谐振，串联谐振变压器，串联谐振试验设备，串联谐振成套试验装置，变频谐振试验装置，变频串联谐振耐压试验装置，变频串联谐振试验装置，变频串联谐振（g）
外形尺寸	变频串联谐振，，串联谐振，串联谐振变压器，串联谐振试验设备，串联谐振成套试验装置，变频谐振试验装置，变频串联谐振耐压试验装置，变频串联谐振试验装置，变频串联谐振（mm）	电压测量误差	变频串联谐振，，串联谐振，串联谐振变压器，串联谐振试验设备，串联谐振成套试验装置，变频谐振试验装置，变频串联谐振耐压试验装置，变频串联谐振试验装置，变频串联谐振

本目录是上海菲柯特电气科技有限公司为您精选的FCX3000变频串联谐振耐压试验装置产品，欢迎您来电咨询该产品的详细信息！FCX3000变频串联谐振耐压试验装置的种类有很多，不同的应用也会有细微的差别，本公司为您提供全方位的解决方案。

对于任何一个电抗器（其电感为L）和电容器（其电容为C）组成的串联LC谐振电路而言，他都有一个固定的频率f=1/2π根号LC，当外加电源信号的频率等于这个频率时，该电路将发生谐振。谐振时，电感上及电容上获得的电压Z大，而大多数的被试品都可以等效成一个电容器。基于这一思想，在串联谐振电路前提供一个调节频率又可调节电压的变频变压电源，在电容两端并联一个分压器作测量及反馈之用，这样就可构成该套装置。

产品技术指标：

● 环境温度： -10℃～45℃ 工作湿度： ≤90%　　 海拔高度： ≤2000m 电源输入： 380V±10%三相或 220V±10%单相(10kW以下),50Hz 额定试验容量： 0～5000kVA 谐振电压： 0～1000kV 频率调节范围： 0.1～300Hz 系统测量精度： 1.0级 频率调节分辨率： 0.02Hz 不稳定度： ≤0.05% 输出波形： 正弦波 波形畸变率： ≤0.5% 噪声： 60dB 电抗器Q值： 30～120 ● ● ● ● ● ● ● ● ● ● ● ● ●

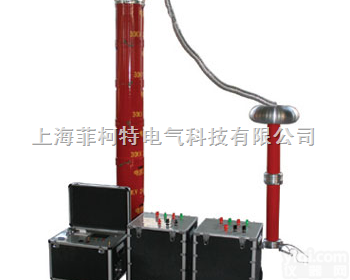

成套装置构成

● 变频调压电源：既可改变输出的频率、又可改变其输出的电压。 激励变压器： 起耦合信号及电压变换的作用，并按自身的变比来提升电压。 电抗器： 与被试品串联，构成LC回路。 分压器： 用来测量被试品上的电压，同时作为采样信号反馈给仪器。 补偿电容器： 用来调整被试品频率。

部分常用型号和典型配置一、电缆交流耐压试验系列

型 号	可满足的试验项目	设备电抗器配置	备 注
F3000-44/22	10kV（300mm2）电 缆 1KM	22kV ⅹ 1台	便携式
F3000-132/66	1、10kV（300mm2）电 缆 3KM 2、35kV（300mm2）电缆 1KM	22kV ⅹ 3台	便携式
F3000-264/52	1、10kV(300mm2)电 缆 5KM 2、35kV(300mm2)电 2KM 3、35kV 变压器，开关， 4、10kV电动机，变压器 5、600MW及以下发电机等	22kV ⅹ 6台	便携式
F3000-1560/66	110kV（300mm2）电 缆 3KM	130kV ⅹ 2台	非便携式

（注：以上仅列举了部分常用型号，可根据客户要求定制）二、发电机工频耐压试验系列

型 号	可满足的试验项目	设备电抗器配置	备 注
F3000-44/22	1、100MW及以下发电机 相电容0.1-0.3uF 2、10kV(300mm2)电 缆 1KM	22kV ⅹ 1台	便携式
F3000-100/36	1、600MW及以下发电机 相电容0.1-0.25uF 2、10kV(300mm2)电 缆 1.5KM	18kV ⅹ 2台	便携式
F3000-176/44	1、600MW及以下发电机 相电容0.1-0.3uF 2、10kV(300mm2)电 缆 3KM 3、可兼顾发电机母线，主变等	22kV ⅹ 4台	便携式

（注：以上仅列举了部分常用型号，可根据客户要求定制）三、GIS和SF6开关交流耐压试验系列

型 号	可满足的试验项目	电抗器配置	备 注
F3000-250/200	1、110kV GIS的交流耐压试验 2、35kV（300mm2）电缆 1KM 3、10kV（300mm2）电 缆 3KM 4、220kV以下变压器工频耐压 5、110kV互感器交流耐压	40kV ⅹ 5台	便携式
F3000-100/200	1、110kV GIS的交流耐压试验 2、110kV互感器交流耐压	50kV ⅹ 4台	便携式

（注：以上仅列举了部分常用型号，可根据客户要求定制）四、变压器，电动机等设备的工频交流耐压试验系列

型 号	可满足的试验项目	电抗器配置	备 注
F3000-105/84	1、110kV变压器的工频耐压试验 2、10kV电动机的工频耐压试验 3、35kV开关交流耐压试验 4、10kV（300mm2）电 缆 1KM	28kV ⅹ 3台	便携式
F3000-100/80	1、110kV变压器的工频耐压试验 2、10kV电动机的工频耐压试验 3、35kV开关交流耐压试验 4、10kV（300mm2）电 缆 1KM	40kV ⅹ 2台	便携式

（注：以上仅列举了部分常用型号，可根据客户要求定制）上海菲柯特电气科技有限公司依托华东电力科研机构的技术实力和上海电力学院学科优势，是专业从事电力测试仪器.油分析仪器,绝缘材料.母线槽.滑触线.电缆桥架系列电力产品开发、研究、生产、销售和技术服务的上海电力科技园高新企业，公司产品质量达到国内外同类产品的领先水平。公司以电力行业的应用为导向，紧密围绕 ‘ 电力及科技创新 ' 这条主线，建设一个以电力设备为特色，电力高科技产品研发、电力系统科技研究、电力科技产品生产、为一体的高新企业；在 ‘ 信息时代 ' 新一轮跨跃式发展战略的引领下，打造上海菲柯特电气品Pai。公司产品广泛应用于冶金.电力.化工.纺织.汽车. 军工.机械.等行业。 　　公司遵循科技是一生产力的理论，充分利用自己的地域优势，聚集了一批具有高水准的科技人才，把现代科技同我国电力建设、生产的实际情况相结合，开发研制了具有高品质、智能化、实用轻便的系列电力测试产品。在生产经营过程中严格执行ISO9001质量体系标准，有效地保证了产品质量的先进可靠。因此受到了江苏、上海及全国电力、冶金、石化、铁路和通信等行业用户的好评。 　　“关注客户需求,追求技术创新”是上海菲柯特公司坚定的经营理念，我们严格认真地履行合约，兑现承诺，强化售后服务的网络体系，以更新、更高的思想指导我们的服务，把更新、更高的产品奉献给您。让菲柯特电气公司的努力化为您的满意，上海菲柯特公司全体员工欢迎期待您来上海、来上海菲柯特公司考察指导。 　　人才——坚持内引外联创建GX团体技术——强大院校后盾跻身行业前沿平台——先进实验装备专业产业基地使用——振兴民族工业合作共同发展我们的承诺：　　为了确保您的利益，保证售后服务的实施，请用户订购产品一律使用正式合同单，为维护本公司和广大 用户朋友间广泛长久的良好关系，本公司郑重承诺： 　　凡我公司制造或通过本公司订购的任何产品，一年内无条件免费实行退、换、修三保证，并终生享受售后服务。
