J41W不锈钢截止阀 八金J41W不锈钢截止阀

不锈钢截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。

不锈钢截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有非常可靠的切断动作，合得这种阀门非常适合作为介质的切断或调节及节流使用。不锈钢截止阀在管道中一般应当水平安装。

不锈钢截止阀原理：

1、手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断.逆转时则开启,阀杆提到Z高点上密封起作用。

2、本阀门增加了一个上密封.在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用

3、本阀门采用尼龙制品作密封面,填料为软成型填料,上密封也为软材质,密封性能较好.

不锈钢截止阀设计与制造标准：

1、设计制造按GB12235-89

2、结构长度按GB12221-89

3、法兰尺寸按JB/G79-94

4、阀门检查和试验按GB13927

不锈钢截止阀性能规范：

不锈钢截止阀零件材质：

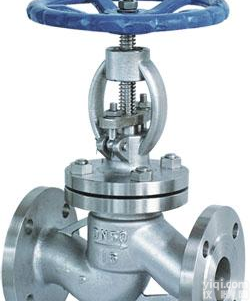

不锈钢截止阀结构图片：

不锈钢截止阀规格尺寸：

1.6MPa主要连接尺寸及重量

2.5MPa主要连接尺寸及重量

4.0MPa主要连接尺寸及重量

6.4MPa主要连接尺寸及重量

10.0MPa主要连接尺寸及重量

16.0MPa主要连接尺寸及重量
