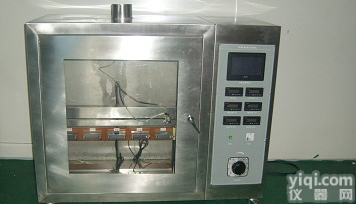

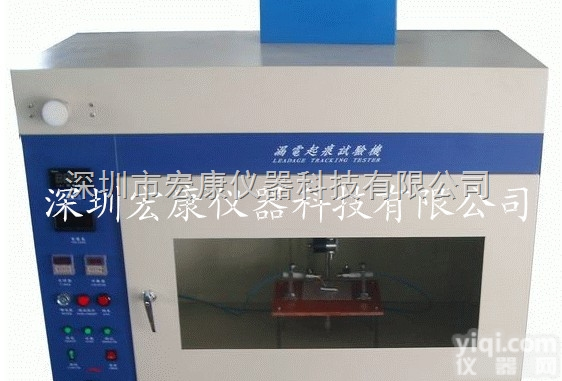

漏电起痕测试仪

一、产品简介
漏电起痕测试仪是GB 4706.1-2008、GB 4207-2012、IEC60112 -2009 《固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法》、 UL 746A 、 ASTM D 3638-92 、 DIN 53480 等标准规定的模拟试验项目。
漏电起痕测试仪是在固体绝缘材料表面上，在规定尺寸 ( 2mm × 5mm ) 的铂电极之间，施加某一电压并定时 (30s) 定高度 ( 35mm ) 滴下规定液滴体积的污染液体 (0.1%NH 4 CL) ，用以评价固体绝缘材料表面在电场和污染介质联合作用下的耐受能力，测定其相比电痕化指数 (CT1) 和耐电痕化指数 (PT1) 。
漏电起痕测试仪适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、信息技术设备的研究、生产和质检部门，也适用于绝缘材料、工程塑料、电气连接件、辅件行业，也适用于电气能力验证计划与技术研讨会中的有关CHEARI-PT003耐电痕化指数测试。
二、主要技术及参数功能
电极材料 ：试验电极-铂金，电极接杆-紫铜
电极尺寸 ：( 2mm ± 0.1mm )×( 5mm ± 0.1mm )×( 40mm ± 5mm )
电极距离 ：4.0mm ± 0.01mm ，夹角 60°±5°；
电极压力 ：1.00N±0.1N；
试液电阻 ：A 液 0.1%NH₄Cl，3.95±0.05Ωm， B 液 1.98±0.05Ωm；
液滴体积 ：20 滴 0.380g ～ 0.480g , 50 滴 0.997g ～ 1.147g ( 可微调节 )；
液滴高度 ：35mm ± 5mm ( 可调节 )；
液滴时间 ：30s±0.1s( 优于标准 )( 数显，可预置调节 ) ， 50 滴时间 24.5min±2min；
液滴滴数 ：1 ～ 9999( 数显，可预置 )；
试验风速 ：0.2m /s( 新标准 )；
试验电压 ：100V ～ 600V(25V 分度，可调节 )；
电源压降 ：1.0A ± 0.1A 时±10%；
起痕判断 ：当试验电流达0.50A ±10% 时，系统将在2.00s±10%终止试验；
外形尺寸（宽*高*深）：1200×1180×600mm
空气环境：温度0~40℃  相对湿度：≤80%  无明显振动及腐蚀性气体的场所
试验电源 ：220V 0.6kVA 50-60Hz 。
排气孔径：Φ100mm

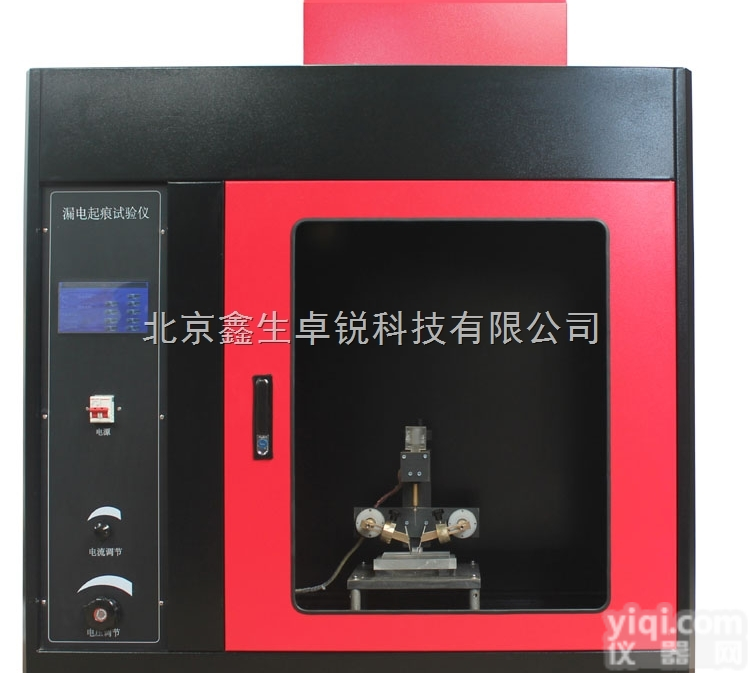

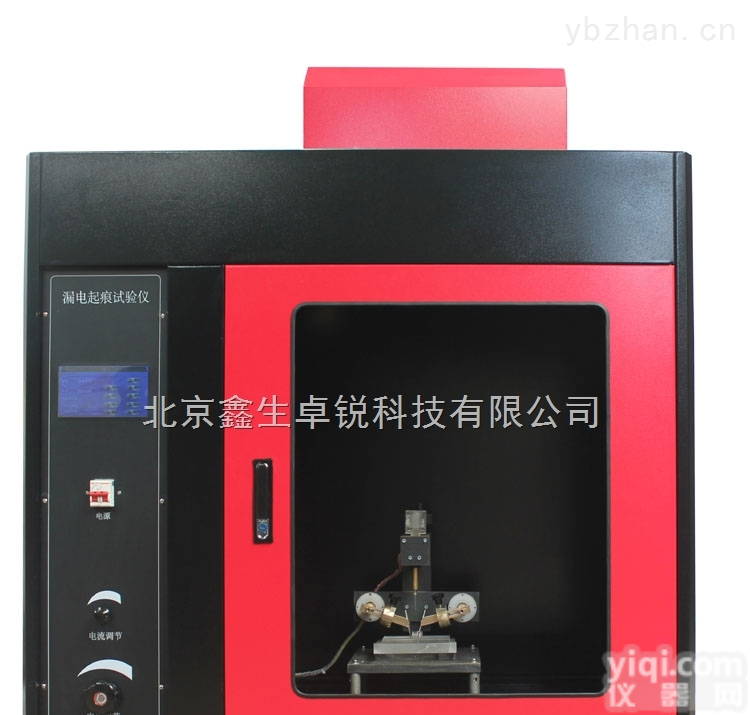

三、操作示意图

组件功能说明:

四、使用前的准备按标准要求制取试样(试样表面应平整，试验时液体不会从试样边流出。尺寸Z好不小于15mm×15mm，厚度应大于或等于3mm。溶液A: (0.1±0.002)% 质量分数的氯化氨(NH₄Cl) 用蒸馏水或去离子水稀释，其溶液在23℃士1℃时的电阻率是395Ω·cm士5Ω·cm
溶液B: (0.1±0.002)% 质量分数的氯化氨(NH₄Cl)和(0.5±0.002)% 质量分数的烷基蔡一磺酸钠盐用蒸馏水或去离子水稀释，其溶液在23℃土1℃时的电阻率是1700Ω·cm士150Ω·cm。优先采用溶液A，如果需要侵蚀性更强的污染物，则应使用溶液B。配制好后将试验液体装入滴液杯中，其容量约20毫升。调整X轴移动台和Y轴移动台，将玻璃放在升降载物台上面，再将试样放在玻璃上，调整升降载物台使两支电极臂呈现水平直线，使每支电极臂着压试样的力为1.0N士0.05N，两支电极间和间距为4.0mm士0.1mm, 调整滴液机构后方的两个旋钮，可上下移动滴液机构，使注射器针头下方距试样上表面为30～40mm；将溶液杯轻放在不锈钢底板上，把微量泵的进水口放入溶液杯中，接通电源，打开箱体内手柄式开关和按下面板上的“排液”按钮，把微量泵面板上的冲程长度调节钮旋至处（100），以及将冲程频率选择开关拨至处，直至针头滴液按下“排液”按钮停止排液。
调整滴液达到每滴间隔时间为30±5秒。调整方法：将滴液调节盒上的流量调节旋钮减弱或增加，同时调整滴液间隔时间和持续时间（此时间在定时器内设置）即可实现，以下分别介绍：
A、调整流量：也就是调节微量泵按下“调试”按钮，调节好所需试验电压值（电压选择旋钮与调压器配合调节）,然后调节电流选择开关及电流微调旋钮，使其短路电流为1±0.1A。
特别提醒：做100-200V电压试验时一定须把电流微调置于低档位置，以免因电压升高而电流过大烧毁电流保险及内部电阻
