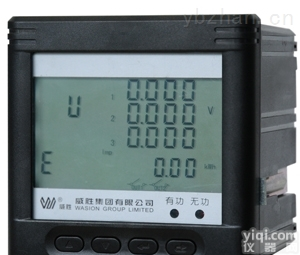

DTSD342/DSSD332-1N简单多功能智能仪表 威胜DTSD342/DSSD332-1N简单多功能智能仪表

产品信息
是否提供加工定制否类型多功能智能仪表
品Pai威胜型号DTSD342/DSSD332-1N简单多功能智能仪表
基本电流1-5（A） 准确度等级0.2
参比电压AC220V、AC100V、AC57.7V（V） 电流倍率1.2
频率45～65HZ（Hz） Z大电流6（A）

适用场合：
本仪表是一款电力参数实时测量,电能简单计量与控制于一体的仪表。广泛适用于各种控制系统、能源管理系统、变电站自动化、配变网自动化、小区电力监控、工业自动化、智能型配电盘和开关柜，包括使用在发电厂、水电站等用电管理自动化。


功能特点:

● 实时测量量: 电压、电流、功率、功率因数、频率；
● 记录电压、电流、功率的极值数据；
● 计量合相、分相的有功、无功电能；
● 1路有功、1路无功脉冲输出；
● 2路开关量输入，2路光耦继电器输出；
● 提供1路12V，50mA的直流电源输出；
● 电压、电流变比范围：0.0000~9999.9999；
● 丰富的可编程报警器输出；
● RS485支持Modbus RTU规约和 DL/T645规约协议自适应；
● 电压断相,逆向序,电流反向，通讯状态等显示提示；
● 多种监测量可现场配置的变送器4路（选配）；
● 产品全密封设计，防尘防雾；





技术指标：

项目性能参数
规格三相三线、三相四线
测量电压参比电压UnAC220V、AC100V、AC57.7V
测量范围0.7Un~1.3Un
极限电压1.9Un
功耗<0.05VA(单相)
阻抗>2MΩ
精度等级RMS精度0.2 ℅
电流额定电流1A、1.、
测量范围1(6)A、1.5(6)A、5(6)A
功耗<0.05VA(单路额定电流)
精度等级RMS精度0.2 ℅
功率精度0.5℅
电网频率45～65HZ，精度等级0.2 ℅
计量电能有功电能(准确度等级0.5S或1级)无功电能(准确度等级2级)
数字信号电量脉冲输出2路光耦输出（有功，无功各1路）
选配功能（只能选择一种功能）开关量功能2路光耦继电器输出
2路光耦输入
变送信号输出(1路~4路)4~20mA变送信号输出
准确度等级优于0.5级
+12V电源输出额定电流50mA
通信接口与通信规约RS485口: Modbus RTU规约，DL/T645规约
通信地址范围Modbus RTU:0~ 247;
波特率选配低速（支持600bps~9600bps）或 高速（600bps~38400bps）
环境工作温度-25℃~+60℃
极限工作温度-35℃~+70℃
相对湿度≤95℅（无凝露）
工作电源交直流两用电源(范围：40V~420V)，功耗：≤1W，2VA
尺寸外形尺寸(mm)：96×96×95； 开孔尺寸(mm)：92×92
重量450g

接口电气性能：
● 光耦继电器输出接口：AC/DC 250V,100mA
● 开关量输入接口：导通阻抗1.2KΩ
● 变送器输出接口：

技术指标变送负载能力示意图
输出信号4～20mA
响应时间≤250ms
工频耐压AC2kV/min.1mA
冲击电压4.0kV,1.2/50μS
极限工作电压≤40V
Z大回路负载见右图示

订货说明：

外形尺寸图：
