2905340 VAL-SEC-T2-3S-350-FM
- 型号：2905340
- 产地：上海
- 供应商：上海积进自动化有限公司
- 供应商报价： 电议
- 标签：VAL-SEC-T2-3S-350-FM,VAL-SEC-T2-3S-350-FM价格,VAL-SEC-T2-3S-350-FM厂家
产品库

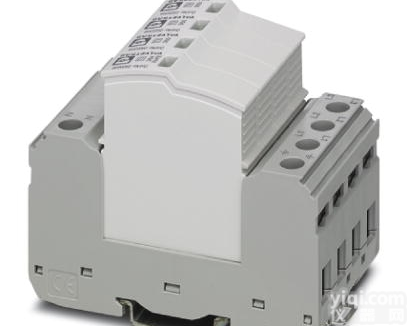

插拔式电涌保护器，符合2类/II级，用于3相电源网络，零地分开（5线制：L1、L2、L3、N、PE），带有遥信触点。
价格：
|
| |
|
| |
高度 | 97.9 mm |
|---|---|
宽度 | 49.2 mm |
深度 | 74.5 mm (7.5 mm（含DIN导轨）) |
针距单位 | 2.7 分区 |
保护等级 | IP20 |
|---|---|
环境温度（运行） | -40 °C ... 80 °C |
环境温度（存放/运输） | -40 °C ... 80 °C |
海拔 | ≤ 2000 m (平均海拔（标准海拔零点以上）) |
允许湿度（运行） | 5 % ... 95 % |
冲击力（运行） | 30g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z) |
振动（操作） | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
IEC 类别 | II |
|---|---|
T2 | |
EN类型 | T2 |
IEC 电源系统 | TN-S |
TT | |
保护通道 | L-N |
L-PE | |
N-PE | |
安装类型 | DIN导轨： 35 mm |
颜色 | 浅灰色 RAL 7035 |
交通灰A RAL 7042 | |
外壳材料 | PA 6.6-FR 20% GF |
PBT-FR | |
污染等级 | 2 |
阻燃等级，符合UL 94 | V-0 |
类型 | DIN导轨模块，分体式，可分离 |
位数 | 4 |
电涌保护故障报警 | 可视状态指示窗口和远程遥信报警触点 |
额定电压UN | 240/415 V AC (TN-S) |
|---|---|
240/415 V AC (TT) | |
额定频率fN | 50 Hz (60 Hz) |
Z大持续工作电压UC (L-N) | 350 V AC |
Z大持续工作电压UC (L-PE) | 350 V AC |
Z大持续工作电压UC (N-PE) | 264 V AC |
额定负载电流IL | 40 A (Bico |
63 A (TWIN冷压头2 x 10 mm²) | |
残流IPE | ≤ 1 µA |
标称放电电流In (8/20) µs | 20 kA |
Z大放电电流 Imax (8/20) µs | 40 kA |
额定断开续流值 Ifi (N-PE) | 100 A (264 V AC) |
额定短路电流ISCCR | 25 kA (在负载为315 A gG时 备用熔断器) |
50 kA (在负载为200 A gG时 备用熔断器) | |
电压保护水平Up (L-N) | ≤ 1.5 kV |
电压保护水平Up (L-PE) | ≤ 1.9 kV |
电压保护水平Up (N-PE) | ≤ 1.5 kV |
残压Ures (L-N) | ≤ 1.5 kV (In时) |
≤ 1.3 kV (10 kA时) | |
≤ 1.2 kV (5 kA时) | |
≤ 1.1 kV (4 kA时) | |
≤ 1 kV (2 kA) | |
残压Ures (N-PE) | ≤ 0.5 kV (In时) |
≤ 0.5 kV (10 kA时) | |
≤ 0.5 kV (5 kA时) | |
≤ 0.5 kV (4 kA时) | |
≤ 0.5 kV (2 kA) | |
UT下的TOV动作（L-N） | 415 V AC (5 秒 / 耐受模式) |
457 V AC (120 分钟 / 安全失效模式) | |
UT下的TOV动作（N-PE） | 1200 V AC (200 ms / 耐受模式) |
响应时间tA（L-N） | ≤ 25 ns |
响应时间tA（L-PEN） | ≤ 100 ns |
响应时间tA（N-PE） | ≤ 100 ns |
Z大备用保险丝，带有V型连接线 | 40 A (gG / Bico |
63 A (gG / TWIN冷压头2x 10mm²) | |
Z大备用保险丝，带有支线接线 | 315 A (gG) |
切换功能 | PDT触点 |
|---|---|
工作电压 | 5 V AC ... 250 V AC |
125 V DC (200 mA DC) | |
工作电流 | 5 mA AC ... 1 A AC |
1 A DC (30 V DC) | |
连接方式 | 采用COMBICON直 |
