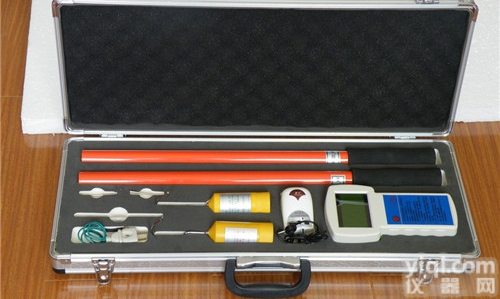

MCHX语音核相仪/定相器/高压核相仪 上海贸创电气MC系类语音核相仪/定相器/高压核相仪

是否提供加工定制	是	类型	语音
品Pai	贸创	型号	MCHX语音核相仪/定相器/高压核相仪
测量范围	110K（V）	输入电压	9（V）
输出电压	110K（V）	环境温度	60（℃）
重量	2（g）	外形尺寸	MCHX语音核相仪/定相器/高压核相仪（mm）
电压测量误差	MCHX语音核相仪/定相器/高压核相仪

MCHXY型高压相位检测仪一、设计目标MCHXY高压相位检测仪的设计可达到下列目标: 可以核对电网的结构、可以绘制电路图，对于三相连接的线路要求能确认不同导线的相对相位，在2 个测量组件之间无任何电气上的连接，这样可使测量装置的应用非常灵活和安全。请注意： ▲MCHXY高压相位检测仪采用了无线电频率的传输技术，其工作的基本原理为相位的实时比较。 ▲ 装置可检查额定电压的存在。 ▲ 所测量的相位角在+10o 范围内为同相。▲大于+30o 为异相。二、MCHXY高压相位检测仪的校验 1、 单只发射器——橙色 发射器模块上有发信器，其工作频率接近于电网的频率，按下TestButton立即启动发信，由模块内部发出的信号经电极到天线，这相当于实际线路上的接触模拟。 ※ 装上钩状电极 ※ 连续按试验按钮（TestButton） ※ 4只灯连续1秒表1次亮，蜂鸣器同步发声。 ※ 几秒后，声讯号及闪光停，只有1只LED1继续保持亮，只要TestButton按住不动。 ※ 如果未看到以上的各项指示（如部分灯亮或无声讯号等），需要更换电池。 2、 单只接收器——黄色 接收器的模块与发射器的一样，其工作频率接近于电网的频率，按下TestButton立即启动工作，模块内发出的信号经电极到天线，这相当于实际线路上的接触模拟。 ※ 装上丫状电极 ※ 连续按试验按钮（TestButton） ※LED1一直亮，不闪烁，按住试验按钮时，蜂鸣器只发出非常短的单声讯号，同时，LED2、LED3、LED4闪亮一次，如果未看到以上的各项指示，需要更换电池。
