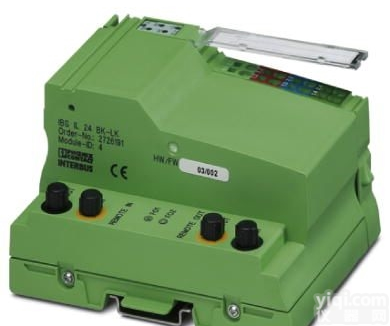

2861218 IBS IL 24 BK-LK-PAC
- 型号：2861218
- 产地：上海
- 供应商：上海积进自动化有限公司
- 供应商报价： 电议
- 标签：IBS IL 24 BK-LK-PAC,IBS IL 24 BK-LK-PAC价格,IBS IL 24 BK-LK-PAC厂家
产品库
Inline，总线耦合器，INTERBUS，F-SMA连接器，本地总线传输速率: 500 kBit/s，包括Inline连接器和标识区域
价格：
|
| |
|
使用限制 | EMC：A类产品，参见下载区内的制造商声明 |
|---|
尺寸图 | |
|---|---|
宽度 | 85 mm |
高度 | 119.8 mm |
深度 | 71.5 mm |
环境温度（运行） | -25 °C ... 55 °C |
|---|---|
环境温度（存放/运输） | -25 °C ... 85 °C |
允许湿度（运行） | 10 % ... 95 % (无冷凝) |
允许湿度（存放/运输） | 10 % ... 95 % (无冷凝) |
空气压力（运行） | 70 kPa ... 106 kPa (Z高可达海拔3000 m) |
空气压力（存放/运输） | 70 kPa ... 106 kPa (Z高可达海拔3000 m) |
保护等级 | IP20 |
安装类型 | DIN导轨 |
|---|---|
净重 | 220 g |
关于重量规格的注意事项 | 带连接器 |
名称 | INTERBUS |
|---|---|
通道数目 | 2 |
连接方式 | F-SMA连接器 |
传输速度 | 500 kBit/s |
传输原理 | FO |
名称 | Inline本地总线 |
连接方式 | Inline数据跨接块 |
传输速度 | 500 kBit/s |
可连接本地总线设备的数量 | Z大 63 |
|---|---|
带参数通道的设备数目 | Z大 62 |
所支持的带远程总线分支的分支终端数目 | Z大 15 |
名称 | 总线耦合器电源UBC; 通信电源UL (7.5 V)与模拟量电源UANA (24 V)自总线耦合器电源供电。 |
|---|---|
电源电压 | 24 V DC (通过Inline连接器) |
电源电压范围 | 19.2 V DC ... 30 V DC (包括所有公差，包括纹波) |
电流损耗 | 典型值 90 mA (没有连接Inline I/O模块) |
Z大 1.35 A (连接了Z大数量的I/O模块) | |
名称 | 通信电源(UL) |
电源电压 | 7.5 V DC ±5 % |
电源 | Z大 2 A DC |
