榆树市内衬四氟磁翻板液位计
- 产地：江苏 淮安市
- 供应商：江苏金捷自动化仪表有限公司
- 供应商报价： 电议
- 标签：榆树市内衬四氟磁翻板液位计,榆树市内衬四氟磁翻板液位计价格,榆树市内衬四氟磁翻板液位计厂家
产品库
内衬四氟磁翻板液位计是以磁浮子为测量元件，经磁系统耦合将被测介质液位传递至批示器的液位和界位测量仪表。

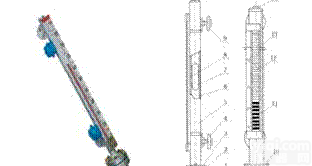

A、侧装式磁性浮子液位指示器（UHZ-C）型
B、顶装式磁性浮子液位指示器（UHZ-D）型
1、排污阀
2、筒体下法兰盖
3、筒体下法兰
4、连接下法兰
5、筒体
6、浮子室
7、浮子
8、标尺器
9、连接上法兰
10、螺栓
11、标尺
12、指示器具
13、导管理体制
14、封头螺钉
内衬四氟磁翻板液位计系统构成及接线 1、上下限开关输出 由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。 2、电远传 由测量单元和变送单元两部分组成。 3、本安防爆 a 带本安防爆，上、下限开关输出型 防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。（图三） b 带本安防爆远传型 适合使用于∏类电气设备（工厂用）、C级气体，Z高表面温度组别T4（135℃）。（图四） c 使用注意事项 ①变送器外壳设有外接地，用户使用时必须可靠接地。 ②安全栅的使用应遵守有关使用说明内容。 ③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m ，电缆允许分布电容为0.8μF 内衬四氟磁翻板液位计Z新报价内衬四氟磁翻板液位计Z新报价内衬四氟磁翻板液位计Z新报价用户自备法兰
内衬四氟磁翻板液位计仪器功能：
1、自动给水调节器：使锅炉水位始终保持在正常范围内。
2、水位显示：汽红水绿，色泽鲜艳，界线清晰。
3、四种状态声光报警：
a、高水位报警：闪烁、喇叭发出警笛声警报；
b、低水位报警：闪烁、喇叭发出救护车声警报；
c、超低水位报警：闪烁、喇叭发出消防车声警报；
d、高汽压警报：闪烁、喇叭发出机关枪声警报；
4、极限联锁安全保护：当锅炉出现低水位、超低水位和超压危险状态时，自动程序停炉，确保锅炉安全运行。
5、即可自动，又可手动。
6、警报音量自由调节。
内衬四氟磁翻板液位计使用时注意事项
1.使用时，磁翻板液位计周围不能有导磁物质存在，否则会影响机器的正常工作。
2.当你在安装磁翻板液位计时，必须导致机器垂直向下，方便用水清洗里面。
3.在使用途中，要保持机器的正常清洗和保修工作，即在规定时间内检查机器的零件损坏程度
选用须知:
1、防腐型公称压力≤1.0MPa。
2、液位计有一定盲区，故在读取液位高度时应加上盲区值补偿(本厂液位计出厂时，标尺刻度零位已迁移 到实际值)。
3、液位计测量范围不超过5米，否则影响液位计的稳定可靠、牢度等。
4、安装连接法兰，本液位计出厂的常用突面尺寸参考(HG21592-97)制造。 内衬四氟磁翻板液位计Z新报价内衬四氟磁翻板液位计Z新报价内衬四氟磁翻板液位计Z新报价
可选项:
L
排污阀
口
液位开关
R
4～20mA二线制变送器
D
隔爆型:Diibt4
E
本安型:ibIICT4
F
配隔离安全栅
A
(竖式)显示调节报警仪
B
(横式)显示调节报警仪
J3
真空夹套
--口
测量范围(mm)
--口
介质密度(g/cm3)
--口
工作压力(MPa)
内衬四氟磁翻板液位计特点
1.适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。
2.指示新颖，读数直观、醒目 ，可根据用户方便改变观察角度。
3.测量范围大，不受储罐高度限制。
4.指示机构与被测介质完全隔离，因而密封好，可靠性高，使用安全。
5.耐高温，可采用不褪色陶瓷翻柱。
6.结构简单，安装方便，维护费低。
内衬四氟磁翻板液位计材质 ：
产品名称
测装式指示器
顶装式指示器
主体材质
SS304
SS304
标尺导管材质
铝合金
Aluminum
铝合金
Aluminum
浮子材质
钛合金
钛合金
测量范围
300-15000mm
0~3000mm
指示精度
±10mm
±10mm
介质温度
-80-350℃
-40-350℃
介质密度
≥0.45g/cm3
≥0.79g/cm3
公称压力
0.6~1.6Mpa
0.6~1.6Mpa
法兰标准
HG20594-97 DN20-50
HG20594-97 DN150
远传距离
0-3000km
0-3000km
限位报警器
220V AC50HZ
220V AC50HZ
内衬四氟磁翻板液位计优点：
a、设计简单、紧凑、坚固可靠、寿命长、无维护工作量能长期在户外安装使用；
b、测量管与液位显示部分、液位变送器、报警开关在耐压、耐气上是完全隔离的；
c、工作压力范围宽，耐压从真空到42MPa；
d、工作温度范围宽，适用于从-160-450℃；
e、广泛用于强弱腐蚀性、易燃易爆、毒性、强放射性、搅动的、污浊的液位测量；
f、各型号均可选丁忧磁性报警开关，实现高低液位自动控制或报警；
g、各型号均可选配4-20mADC液位变送器，实现远距离集中测量与控制。
液体介质密度与沉筒距对照表(PN1.6~4.0MPa):
内衬四氟磁翻板液位计Z新报价内衬四氟磁翻板液位计Z新报价
内衬四氟磁翻板液位计技术性能
测量范围：300～3000mm
精 确 度：±10mm
工作压力：-0.1～4.0MPa
工作温度：-40～85℃（高温型：0～200℃）
介质密度：ρ=0.55～2.0 g/cm3
介质粘度：≤0.4Pa·S
环境振动：频率≤25Hz、振幅≤0.5mm
跟随速度：≤0.08m/s
过程连接：法兰符合HG20593-97，DN20，其它法兰标准如GB，ANSI等，请用户注明。
主导管材质：不锈钢；PVC
浮子材质：钛；不锈钢；不锈钢衬PTFE
液位计底部沉筒距
典型液体介质示例
侧装式 C
顶装式 D
密度（ g/cm 3 ）
600
650
0.50~0.60
液化石油气 乙烯 氢氰酸 乙烷
300
400
0.61~0.74
汽油 丁二烯
250
380
0.75~0.85
甲醇 二甲苯 轻油 乙醇
220
350
0.86~0.99
丙酮 氨水 粗苯 啤酒 重油 牛脂 乙苯
200
350
1.00~1.10
水 氢氰酸 醋酸 樟脑油
170
330
1.11~1.25
盐酸 焦油 氢氰酸 硝基苯 FR22
160
300
1.26~1.39
液碱 麦芽糖 20% 稀硫酸
150
250
1.40~1.59
稀硫酸 浓硝酸 FR-12
120
200
1.60~2.00
98% 硫酸 发烟硫酸 高氯酸 溴水 溴水磷酸 氟油
适用范围：
内衬四氟磁翻板液位计适用于工作压力低于2.5MPa，工作温度低于200℃的液体介质的液位测量。
适合容器内液体介质的液位、界位的测量。除现场指示，还可配远传变送器、报警（控制）开关检测功能齐全。指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。测量范围大，不受储槽高度限制。指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。 结构简单，安装方便，维护费用低。
工作原理
内衬四氟磁翻板液位计由本体(由上、下导管组成）、翻板箱（由红、白双色磁性小翻板组成）、浮子（由磁体、顶杆、浮筒组成）以及液位变送器等组成，其结构如图所示。工作原理为：容器内的浮筒（按不同介质和压力针对研制），在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动，促使本体外的翻板翻动并用红、白颜色来指示液面高度,同时液位变送器将液位信号传送至控制ZX进行液位指示和控制,也可通过计算机进行集中监控。
内衬四氟磁翻板液位计应用领域：
适用于布料染色整设备、废水处理、发电厂、化工设备、热煤油锅炉和石化工业等。
液位计使用于开放或压力容器内的液体测量，可以做到高密封、防泄露和在高温、高压、高粘度、强腐蚀性条件下安全可靠地全过程测量液位。无盲区，显示醒目，读数直观，测量范围大带远传功能 提供4-20ma信号输出 电源为24V DC 变送器工作温度 -20℃-65℃ 防爆标志：本安型：Exia ⅡCT6 隔爆型：Exd ⅡCT6 Z大负载电阻：270Ω
仪表的结构尺寸：
节数
公称规格
透光长度
透光总长度
L（mm）
L1（mm）
L2（mm）
1
2
3
4
5
580
920
1260
1600
1940
300
300
642
984
1326
1668
技术参数
测量范围
150～8000mm或远输条件不允许超过长度的液位计可采用分段制造
工作压力
Z高16.0MPa
工作温度
≤420℃
度
±10mm
介质密度
UHZ-517C12B、C、D、E≥600kg/m3
环境振动
频率≤25Hz 振幅≤0.5mm
跟随速度
≤0.08m/s
介质粘度
≤0.4Pa.s
过程连接
旁路侧面安装法兰DN25,PN4.0
法兰标准
HG20592～20635-97其它法兰标准请用户注明。
材质
旁路管：00Cr17Ni14M2(316)
浮子
钛
翻柱
陶瓷
开关
液位报警（控制）
开关类型
凸轮磁驱动开关，单刀双投，具有防震保护
触点容量
10A 250VAC
环境温度
-50～180℃
防护等级
IP65
防爆标志
隔爆型ExdIIBT1～T6
变送器
LB远传
测量范围
300～8000mm
输出信号
4～20mADC二线制
电源
24VDC（15～35VDC）
度
±10mm
负载能力
600∩（24VDC供电时）
环境温度
-40～80℃
防护等级
IP65
防爆标志
本安型：ExiaIICT4；防爆型：ExdIIBT4
电气接口
M20＊1.5
内衬四氟磁翻板液位计远传变送器输出值的校准
1.按照传感器接线图接线，注意24伏的正负；
2、本安防爆
防爆结构适用于有爆炸危险的 环境场合
a带本安防爆，上、下限开关输出型 防爆开关由于干簧开关和带继电 器触点的安全栅组成，可向用户直接 提供一对常开或常闭触点。如用户需 更多触点可特殊设计订货。接线见 图六
图六
b带本安防爆远传型
适合使用于II类电气设备（工厂 用）、C级气体，Z高表面温度组别T4 （135℃）。
接线见图七。
c使用注意事项
1）变送器外壳设有外接地，用户使用时必须可靠接地。
2）安全栅的使用应遵守有关使用说明内容。
3）变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5 mm2，电缆允许分布电容为0.8uF。
3.缓慢进水，使翻板正好翻到标尺的零位(或用户事先设定好的位置),调节零位电位器，使电流输出为4mA；
4.缓慢进水，使翻柱正好翻到标尺的满度(或用户事先设定好的位置),调节满度电位器，使电流输出正好为20mA；
4.重复以上步骤，直到输出准确为止。一般出厂均为已调整过，用户无需再调。如需调节，一般调节2至3遍即可。
《三》
电子双色型显示器供电系统 电热管接线盒 显示器为双电源独立供电，请务必使用产品配套的电源适配器。
电加热供电系统
电热管接线盒 导热油加注方法：从电加热层侧面接管孔加注导热油至安全线，不得低于或超过安全线
