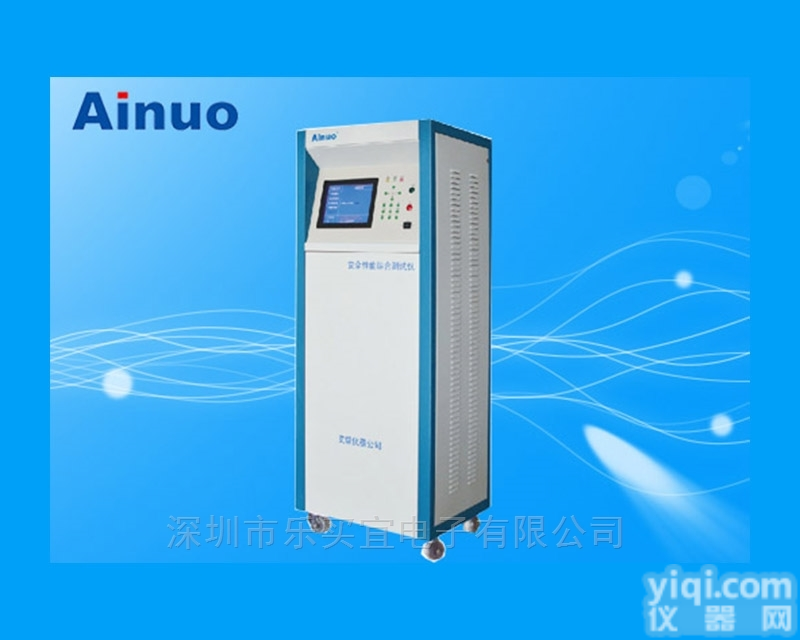

青岛艾诺 AN9651TH 三相安规综合测试仪

青岛艾诺Ainuo AN9651TH 三相安规综合测试仪

AN9651TH单相三相负载兼容机型，单相负载容量6kVA，三相负载容量20kVA。

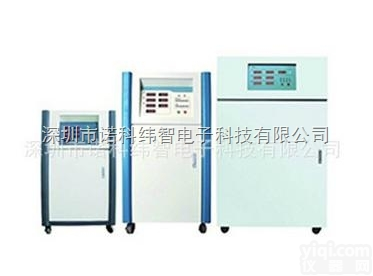

可选配AN97系列交流变频电源联机使用，实现负载电压的自动稳压，调压，变频。

可选配电气安全测控软件(ESRS)和工控机，通过计算机对综合测试仪和测试数据控制管理。

可选配条码扫描枪，快捷选组器等测试附件，实现快捷的测试操作。

大功率负载动态泄露测试机型，AN9651TH-45、AN9651TH-60、AN9651TH-90。

AN9651TH 三相安规综合测试仪 产品特点

符合新国际标准要求：500VA耐压容量（AC 5kV/100mA），

短路输出电流超过200mA。

内置可更换的泄漏接触电流测试网络MD卡，

适应不同行业标准对不同MD的要求。大接地电阻测试电流可达64A。

10 项全能：交流耐压、直流耐压、绝缘电阻、接地电阻、泄漏电流、

运行功率、低压启动、回路检测、电弧侦测、延时等待。

智能化测试：15组测试条件记忆，每组8步编程功能；

一键启动、自动完成全部测试。内置隔离电源装置，自动控制被测产品的供电电压；

可外置变频电源联机测试。具备产品条形码读取和识别功能，

根据被测产品型号规格自动调用测试组别，满足混线生产需要。

技术参数

AN9651TH（单三相七合一）

空载输出电压

<12V

输出电流设定范围

AC 3A~30A50Hz/60Hz1A/步

输出电流设定精度

±（2%×设定值+0.2A）

接地电阻设定范围

上限：3A≤输出电流≤10A10~600mΩ；10A<输出电流≤210~300mΩ；2<输出电流≤30A10~200 mΩ；下限：0~100mΩ

接地电阻分辨率

1mΩ

接地电阻测量范围/精度

10~600mΩ,±(2% ×读数+2mΩ)

补偿电阻设定范围/分辨率

0~200mΩ1mΩ

测试时间设置范围

0.5~999.9s0.1s/步

额定输出负载/电流

1VA (1000V/1mA)1mA

输出电压范围/调整率

DC:500V/1000V<1%（从空载到满载）

输出电压纹波

纯阻负载下 1000V/1mA<3%

输出电压精度/分辨率

±(2%×设定值+2V)5V/步

绝缘电阻测量范围

1.0~2000MΩ

绝缘电阻设定范围/分辨率

下限：1.0~99.9 M0.1MΩ/步, 100~2000 MΩ1 MΩ/步；  上限：1.0~99.9~2000MΩ

绝缘电阻测量精度

1~200 MΩ: ±(2%×读数+2个字) , 200~2000 MΩ: ±(5%×读数+5个字)

缓升时间范围/分辨率

0.1~999.9s0.1s

延迟判定时间

0.3~10.0s（从缓升开始算起）

测试时间范围/分辨率

0.5~999.9s0.1s

额定输出负载

500VA (AC:5000V/100mA)

输出电压范围/频率/调整率

500~5000V, 50Hz/60Hz,<2%（从空载到满载）

输出电压设定范围

静态耐压：AC 500~5000V 动态耐压：AC 500~2500V  5V/步

输出电压精度

±(2% ×设定值+5V)

击穿电流预置报警范围

上限0.10~99.99mA； 下限0.00~99.99mA0.01mA/步

补偿电流设定范围

0.00 ~5.00mA,

补偿电流分辨率

0.01mA

输出起点电压范围

（0%~99%）的测试电压，从0V到输出起点电压长需200ms

击穿电流测量范围

0.10~99.99mA

击穿电流分辨率

0.01mA

击穿电流测量精度

±(2% ×读数+2个字)

测试时间

0.5~999.9s

缓升时间

0.1~999.9s

缓降时间

0.0~999.9s（测试合格后才执行）

额定输出负载

60VA (DC:6000V/10mA)

输出电压范围

500~6000V

调整率

<2%（从空载到满载）

输出电压设定范围

静态耐压：DC 500~6000V 动态耐压：DC 500~2500V 5V/步

输出电压精度

±(2% ×设定值+5V)

击穿电流预置报警范围

上限50~9999uA； 下限0~9999uA1uA

补偿电流设定范围/分辨率

0~500uA1uA

输出起点电压范围/分辨率

(0%~99%)的测试电压，从0V到输出起点电压长需200ms

击穿电流测量范围/分辨率

50~9999uA1uA

击穿电流测量精度

±(2% ×读数+2个字)

测试时间

0.5~999.9s

缓升时间

0.1~999.9s

延迟判定时间

0.3~10.0s（从缓升开始算起）

输出电压范围

1.06倍的输入电压（通过三相隔离变压器，电压调整率５％）

泄漏电流设定范围/分辨率

上限：50~9999uA1uA 下限：0~5000 uA

补偿电流设定范围/分辨率

0~500uA1uA

测试时间设定范围/分辨率

1.0~999.9s0.1s

泄漏类型设定

静态泄漏、动态泄漏

输出电压测量范围

AC 50.0~500.0V0.1V

输出电压测量精度

±(0.5% ×读数+2个字)

泄漏电流测量范围

50~9999uA1uA

泄漏电流测量精度

DC~10kHz: ±(2% ×读数+5个字) 10kHz~1MHz: ±(5% ×读数+5个字)

额定负载功率范围

单相6kW，三相20kW

输出电压范围

1.00倍的输入电压（通过三相隔离变压器，电压调整率５％）

功率设定范围/分辨率

上限：单相：20~6000W 三相：60~20000W下限：单相：0~6000W 三相：0~20000W  1W/步

测试时间设定范围/分辨率

1.0~999.9s0.1s

电压测量范围/精度

AC 50.0~500.0V 45~65Hz: ±(0.5% ×读数+2个字)

电流测量范围/精度

AC 0.30~30.00A 45~65Hz: ±(0.5% ×显示值+2个字)

有功功率测量范围/精度

20.0~999.9W;1.000~9.999kW;10.00~20.00kW45~65Hz: ±(0.5% ×读数+2个字)

功率因数范围/精度

0.100~1.000±(2% ×读数+2个字)

输出电压范围

0.85倍的输入电压（通过三相隔离变压器，电压调整率５％）

测试时间设定范围/分辨率

1.0~999.9s 0.1s
