刻度标尺精确定位系统

刻度标尺精确定位系统是采用电磁感应原理来检测移动设备的位移量，是武汉索尔德测控技术有限公司专利产品。
刻度标尺系统构成
（1）车载子系统：由游尺指针、车载电气柜（内含刻度生成仪、开关电源等）。
（2）地面子系统：由地面电气柜组成（内含刻度分析仪、开关电源、网关、标尺引线转换器等）。
（3）刻度标尺子系统：由专用刻度标尺、CN箱、EN箱、普通电缆以及各种用于刻度标尺安装、固定、防护机构组成。
刻度标尺是由扁平状的PVC合成材质外壳材料和内部按照格雷码规律编制的芯线构成，类似一把有刻度的标尺，一般安装在沿移动机车运行轨道单侧边，或者沿运行轨迹铺设在地面上，亦或安装在轨道旁的栅栏立柱上均可，需要检测多长的位移就铺设多长的刻度标尺；

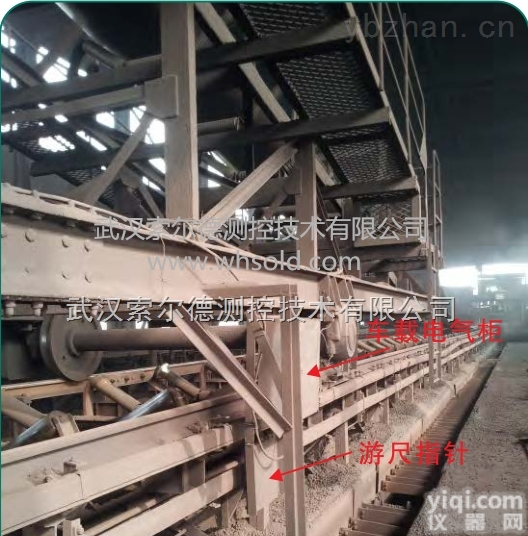

游尺指针安装在机车上，用于识别本机车所在的位置。机车移动时，游尺指针相对刻度标尺平行非接触移动，游尺指针指向的刻度即是当前位置值，可以在车上或地上得到位移量，无需初始参考点。
刻度标尺定位系统定位精度5毫米，分辨率2毫米，可以断续或连续检测，尤其适用于轨道不平整的大车或环形运动机械位移检测。它具有防水、防油、防尘、耐酸碱，使用寿命长等特点，适用于冶金、矿山、水利、港口码头堆场、仓储、化工等条件比较恶劣的环境。
