LCDG-MB114-10面板式计量插座 LCDG-MB114-10面板式计量插座

类型	电子式电能仪表	品Pai	力创电工
型号	LCDG-MB114-10面板式计量插座	基本电流	10（A）
准确度等级	1	参比电压	AC220（V）
显示方式	轮显	频率	50（Hz）
Z大电流	10（A）

LCDG-MB系列86型面板式计量插座产品使用说明书一、产品功能1.安全电气转接功能：可替换86型面板插座,实现电气连接和计量功能。2.电能计量功能：检测用电器（负载）的电量、电流、电压、有功功率等电参数信息，液晶显示屏数字化显示，停电后保留电能累计值。3.通讯功能：无线通讯方式，支持MODBUS-RTU通讯规约。4.可显示用电器使用产生的CO2排放量。5.可检测产品内部温度。10A二三级双插孔 16A空调专用二、性能参数■ 额定电压：市电 250VAC/50Hz■ 额定电流：10A、16A可选■ 计量精度：1级■ 尺 寸：86mm × 86mm × 33.5mm■ 执行标准：GB2099 GB1002■ 铜件材料：磷铜■ 外壳材料：前面板，PC合金工程塑料；后盖，PA66■ 工作温度：-10～60℃；储存湿度：≤85% RH三、显示说明插座安装通电后按“电量”、“CO2排放显示”、“温度”、“电流”、“电压”、“功率”顺序循环显示，3秒钟切换一次。液晶显示：数据显示范围

样式	电量（kW.h）	电流（A）	电压（V）	功率（W）	CO2排量(kg)	温度(℃)

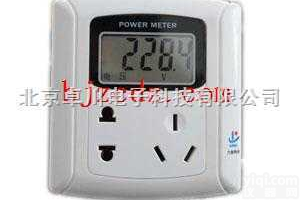

新型壳体式	0.000～99999	0～10	180～260	0～2200	0.000～99999	0～60

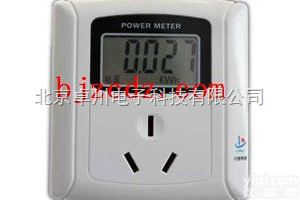

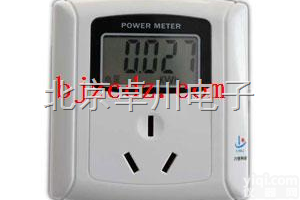

16空调专用	0.000～99999	0～16	180～260	0～3520	0.000～99999	0～60

四、产品安装与拆卸1、接线原理图2、产品的安装①参考接线原理图，按产品后面所带指示接好线；②取下小包装袋内的两个安装螺丝将产品拧紧在墙盒上；③盖上装饰边框。3、产品的拆卸①用螺丝刀插进装饰边框右侧缝隙并旋转90度，取下外框；②拧出两个固定螺丝取出产品；③用螺丝刀松开接线端子，取下产品。本产品需由专业电工安装！五、注意事项※为确保正确、安全使用本产品，请专业电工安装或拆卸；※安装或拆卸操作时，必须断开主电源；※请按电器安装规程，正确选择产品量程规格，使产品能在额定的工作条件下正常使用；※无法清除电能累计值，电能超过Z大值电量自动从零开始累计；※本产品出厂全部检验，可能会有初始电能累计值；※不能短路或过载使用，超过2000W时不要长时间运行，否则会损坏本产品；※避免放置在潮湿或有水的地方。※请勿擅自拆开产品，更不可带电拆机。※本产品属于带电产品，请远离儿童。※为能正确使用本产品及确保你的健康和安全，使用前请详阅本说明书。六、部分名词解释解释:碳排放是关于温室气体排放的一个总称或简称。温室气体中主要的气体是二氧化碳，因此用碳（Carbon）一词作为代表。虽然并不准确，但作为让民众快了解的方法就是简单地将“碳排放”理解为“二氧化碳排放”。多数科学家和政府承认温室气体已经并将继续为地球和人类带来灾难，所以"（控制)碳排放"、“碳中和”这样的术语就成为容易被大多数人所理解、接受、并采取行动的文化基础。我们的日常生活一直都在排放二氧化碳，而如何通过有节制的生活，例如少用空调和暖气、少开车、少坐飞机等等，以及如何通过节能减耗的技术来减少工厂和企业的碳排放量，成为本世纪初重要的环保话题之一。七、订购指南（86型面板式计量插座）

型号功能	电量	功率	电压	电流	CO2排放	温度	无线通讯	备注
LCDG-MB110-16-01H	ü	ü	ü	ü				16A空调专用
LCDG-MB110-16-01H4	ü	ü	ü	ü	ü	ü
LCDG-MB114-16-01H	ü	ü	ü	ü			ü
LCDG-MB114-16-01H4	ü	ü	ü	ü	ü	ü	ü
LCDG-MB110-11H	ü	ü	ü	ü				10A二三级插孔
LCDG-MB110-11H4	ü	ü	ü	ü	ü	ü
LCDG-MB114-11H	ü	ü	ü	ü			ü
LCDG-MB114-11H4	ü	ü	ü	ü	ü	ü	ü

八、制造商信息制造 商:山东力创科技有限公司总部地址：山东莱芜高新区凤凰路009号（271100）服务热线： 6257818 6257820(FAX)http://www.sdlckj.com
