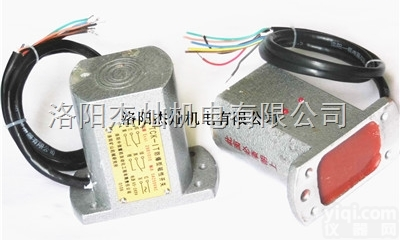

南京杰灿KGE1-1P（通用型）罐笼定位开关、矿用浇封型磁感应开关

产品信息
  • 判断磁感应开关的性能指标主要有以下5个：

    1.  所使用的连接电缆线：看连接线里面的线是铜线还是镀锡线，镀锡线比铜线的性能要优越得多，价格也会偏贵一些（10芯电缆线）。一般小厂家为节约成本会使用便宜的铜芯线。
    2.  磁开关对磁铁的反应：当磁感应开关与TS250磁铁配合使用时，磁铁与磁开关作用的距离为245mm~255mm，大于260mm和小于240mm的都不是合格的产品。
    3.  产品的外观：外观要设计美观，外表洁净，灌封胶体表面要平整、发亮。
    4.  单极性磁开关具有特有的定位窗口。定位窗口的建立可以明显提高磁开关对罐笼的定位精度。定位窗口的判别方法：用磁铁从远向近靠近磁开关时，磁铁距离磁开关的距离用L表示当L>255mm时，磁开关没有动作，当100mm<L<255mm，磁开关处于动作状态，当L<100mm磁开关处于非动作状态；这样可以控制现场的安装位置，同时可以提高磁开关的定位精度。所以安装磁开关时磁铁和磁开关之间的距离区间应该是（120mm，220mm）
    5.  地磁对磁开关的影响：好的磁开关要有很好的抗干扰能力，判断的一个重要指标就是地磁对磁开关的影响。测试的方法是：以TS250磁铁为例进行说明，分别将磁开关的头部指向地理正南方和地理正北方，然后用TS250磁铁的S极对准磁开关的头部进行测试；两种情况下磁开关与TS250磁铁作用的距离应该在（245mm，255mm）这个区间中，这个区间间隔是10mm。区间间隔越小说明受地磁影响的越小，好的情况下区间间隔会在5mm左右。如果在地磁影响的情况下区间间隔大于15mm，那它就不是一个合格的好产品。

    我公司生产全系列矿用磁开关，欢迎选购。
    从购买之日起半年年内非人为原因和机械原因造成的损坏，请将损坏磁开关器件寄回我公司，我公司给予免费换新！若用户需要更远检测距离或特殊要求，请订货前告知，我们将根据用户需要进行调整设计。
    序号
    名    称    		 单位 TCK－1型
    磁性开关    		 TCK－2型
    磁性开关
    附    注
    1 磁场灵敏度 μT ＜100 100μT=1GS
    2 磁场方向   指向S极 先N极后S极
    3 磁场频率 Hz 0～400

    4    		 开关距钢丝绳 mm 100 70 磁极间距
    200mm时
    开关安装距离 mm ≤70 ≤50

    5
         		 开关距磁铁 mm 250 500 150 专用磁铁
    TS型
    TNS型
    开关安装距离 mm ≤170 ≤350 ≤100
    位置重复误差 mm ＜5 ＜5
    6 运行速度 m/S 0－30

    7    		 输出方式1   交流固体开关(ACSSR)
    输出方式2   电磁继电器(EMR)触点 寿命10 6
    8 开关容量   A、AC   1A    220V COSφ=1
    9 绝缘电阻 MΩ ＞100 500VDC

    10    		 磁场作用时间   小于等于2秒时 大于2秒时 作用一次
    动作一次
    输出开关时间   等于2秒时 等于作用时间

    11
    工作温度
    ℃    		 SSR输出－40～85
    EMR－40～55
    12 电  源   50Hz 220V或127V
    13 功  耗 W ＜　0.3
    14 体  积 mm3 60×126×140
    15 重  量 kg 通用型1.5  防爆型 3
    16 封  装   铝外壳或铜外壳内电路环氧树脂全固化
    17 防  爆   防爆合格证号2901003上海防爆检验站签发




    KGE磁性开关使用了先进的弱磁传感器和微电子器件，具有高的磁灵敏度、高的分辨率和宽的反应频率。电路设计采用了高抗干扰技术。输出有交流固体开关（AC SSR）和电磁继电器（EMR）触点两种方式，输出开关容量大。系统设计采用了高可靠技术，每种功能均设置两套电路，并联连接，只要不同时失效，开关即可正常工作。

    我公司的系列井筒磁感应开关主要应用于矿井井筒中，作为罐笼到位信号和提升高度和精度的指示。其应用非常广泛，和相应的磁铁配合使用，可以在250mm，360mm，500mm处感应到被检测的物体。本产品定位精度非常的高，感应距离非常的远，是同类产品中性价比极高的选择，可以完全代替国外产品。亦可根据用户的需要定制各类磁性接近开关，具有高灵敏度，高稳定度，感应距离远的优点；是国内外性能Z好的产品。

    KGE系列磁开关可以取代KG1010系列磁开关，同时可以取代KYCJ系列磁开关、CY系列磁开关、CJK系列磁开关、KSA系列磁开关，具有这些磁开关所不具备的磁定向定位功能，是传统磁传感器革命性的进步！
    产品简介


     KGE1-1系列电子磁敏开关作为井筒开关用于提升机控制，也适用于其他机械设备作为磁敏接近开关。
    它由磁敏传感器、电子线路及输出开关组成，当磁场进入磁敏传感器的敏感区域，靠磁场作用，开关动作，输出开关信号，反映检测的位置和运动方向，作为控制系统的行程位置信号。
     KGE1系列磁敏开关采用了容错热备份和高抗干扰技术，所以取得了较高的技术指标和性能，适用于具有相对固定提升容器的矿井，防护等级为IP67以上，抗砸、防水、防爆，能够不需维护地在矿井井筒中安全可靠地工作。
    钢丝绳磁场源使用方法

    KGE矿用浇封型磁感应开关专业与各种自动电控设备配合使用；可以为矿山电控设备提供相应的到位，减速，加速等信号；有效提高电控的自动化，和定位精度。

    KGE1-1减速井筒磁开关主要用于矿井井筒中，
    KGE1-1表示一组触点即5芯线（1组常开，1组常闭）
    KGE1-2表示二组触点即8芯线（2组常开，2组常闭）

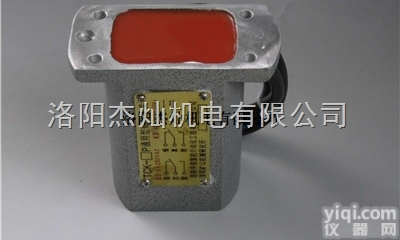

    KGE1-1P矿用浇封型磁感应开关（通用型的）



    洛阳杰灿机电有限公司
    地址：洛阳市西工区王城大道东侧白金都会1-1-908室。
    法定代表人：车建民
    开户银行：ZG工商银行洛阳分行
    银行账号：1705020109200928935
    税号：91410303MA3XCBX16J
