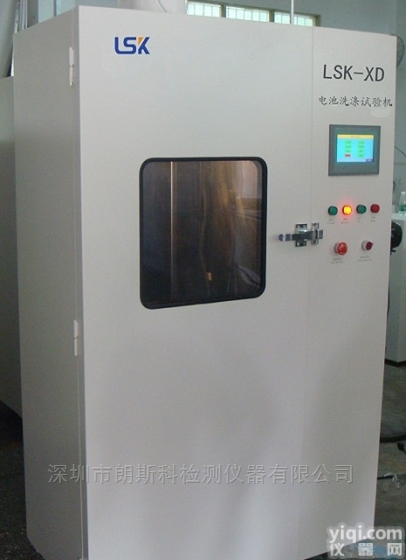

一.概述：电池洗涤试验装置BE-5049（专利号：201220243475）是东莞贝尔研发的新专利产品， 本实用新型涉及电池试验设备技术领域，特指一种电池洗涤试验机，架体设有测试箱体，测试箱体的下部设有洗涤箱，测试箱体内设有转动桨，测试箱体内侧面设有烘干装置，转动桨的输入端连接驱动电机，洗涤箱为可升降结构的箱体，洗涤箱上升与测试箱体的上边沿形成一个密封腔体，架体上设有控制面板与水箱，洗涤箱通过管道与水箱导通，其结构设计科学，解决了电池洗涤完全靠人工分步进行，大大的缩短了测试时间，提高了测试精度，省时又省力。
二.特点：
2.01.内置SUS316#不锈钢水盒，可用于碱性溶液的配比及试验过后溶液的回收；
2.02.高性能塑料泵头的抽水马达，可按照设定的时间将碱性溶液从不锈钢水箱内抽到试验桶内，同时塑料材质的泵头不会生锈和氧化，经久耐用；
2.03.试验内桶采用SUS316#镜面不锈钢制造，美观同时耐酸碱；桶分内外两层，中间聚氨酯发泡保温，外箱冷轧钢喷塑处理；
2.04.PLC+触摸屏控制，系统自动完成整个试验，省心省事；
2.05.动力系统由伺服电机提供，具有扭矩大、转速跨度大、运转平稳等特点；
2.06.温度控制系统，采用西门子温度模块，PID自动演算，控制精度高，运行稳定；
2.07.防护系统：
整个试验系统由内桶和外箱两部分组成，具有很强的防爆性能，即使是电池在试验内
箱中爆炸，也不会对试验箱体以外的地方造成伤害；
2.08.排水系统：
设备在液体收集箱底部安装有自动排水阀门，方便将试验用水排出到室外；
2.09.加水方便设计：
水箱顶部采用大开盖设计，需要加水时，整个箱盖都可以拿掉，平时可以盖上，安全防尘；
2.10.人性化操作设计：
整个试验的操作完成都是在一米到一米五的范围内完成，操作人员不用蹲下或者刻意的登高就能很舒服的完成各种操作；
2.11.可移动功能设计：
整个试验箱体底部安装有4个万向轮和脚杯，设备可以很轻松的移动到需要摆放的地方，脚杯可以将设备固定在需要的位置。
三、满足标准：
GB便携式电子产品用锂离子电池和电池组安全要求
四.技术参数：
| 型号规格 | BE-5049 |
| 试验转盘外径 | 500±10mm |
| 试验内桶直径 | 650MM |
| 试验内桶深度 | 550MM |
| 转盘转速范围 | 1—900转/分钟 可调 |
| 伺服电机功率 | 2.0KW |
| 加热管功率 | 6.0KW |
| 升降台功率 | 120W |
| 抽水泵功率 | 100W |
| 水温度范围 | 常温至80度（可调） |
| 结构 | 箱体 | 立式结构与控制部分分开 |
| 内箱材质 | SUS316#镜面不锈钢 |
| 外箱材质 | 冷轧钢喷塑处理 |
| 试验箱体底部 | 安装有4个万向轮和脚杯，设备可以很轻松的移动到需要摆放的地方，脚杯可以将设备固定在需要的位置。 |
| 控制系统 | PLC+触摸屏控制，系统自动完成整个试验，省心省事 |
| 动力系统 | 由伺服电机提供，具有扭矩大、转速跨度大、运转平稳等特点 |
| 温度控制系统 | 采用西门子温度模块，PID自动演算，控制精度高，运行稳定 |
| 防护系统 | 整个试验系统由内桶和外箱两部分组成，具有很强的防爆性能，即使是电池在试验内箱中爆炸，也不会对试验箱体以外的地方造成伤害 |
| 排水系统 | 设备在液体收集箱底部安装有自动排水阀门，方便将试验用水排出到室外 |
| 配液 | 配置pH值为11.0±0.1的溶液（可使用质量分数为0.004%的NaOH溶液），并将溶液加热至（45±2）℃ |
| 标准配置 | 主机+防爆系统1套，动作系统1套，加热系统1套 |
| 电源电压 | AC380V 50HZ |
| 使用环境 | 0℃~45℃ |
