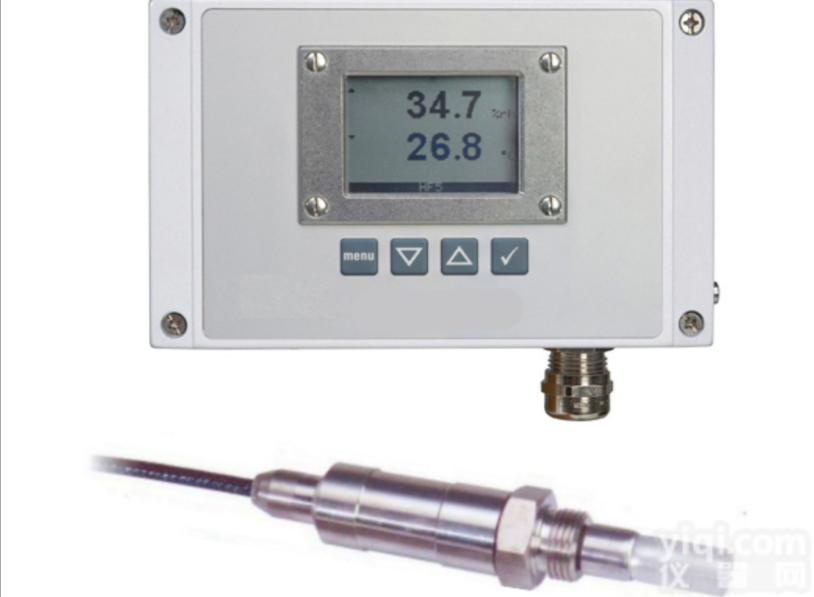

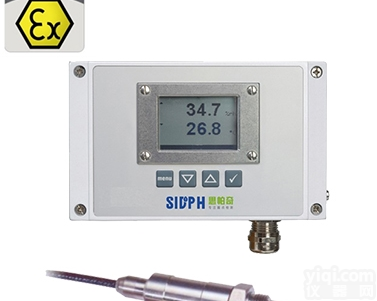

FM500EX防爆露点测试仪

FM500EX防爆露点测试仪
　　FM500EX 是为在有爆炸危险的环境中精确测量温湿度露点而专门研发的一款产品，符合国际标准。变送器具有坚固铝外壳，可带显示。配以坚固的不锈钢探头，探头可在0 区/20 区使用。变送器的认证区是1/21 区，带电气隔离的智能设计，无需本安电源。
　　特点
　　●坚固铝制外壳
　　●测量范围-80…60 ℃td
　　●壁挂或管道安装
　　●防爆等级 （气体和粉尘 ）
　　●在有爆炸危险区域安全运行
　　●无需本安电源的要求
　　●天然气、过程处理和管线的露点
　　FM500EX防爆露点测试仪
　　产品概述
　　数据表
　FM500EX 防爆露点测试仪
　　探头性能
　　当周围湿度增加或减少时，传感器薄膜聚合物能够吸收或释放水蒸汽。合物的介电特性随着传感器周边湿度的变化而变化，传感器电容因之发生变化。电容可转换为湿度读数。在电容式聚合物传感器与温度传感器结合使用情况下，露点值可通过湿度和温度数值计算得出。自动校准功能实现了低露点测量稳定性的优化。在程序化动校准过程中，传感器被定期加热，感器冷却至环境温度的过程中测得湿和温度，进而对任何可能的零点漂移补偿修正。这一功能让传感器能够长时间获得精确的测量数据，极大减少了维护需求。

露点测量的典型应用
　　露点仪表被应用在常规气体湿度极低的工业露点测量领域。露点通常是关键性参数，控制不到位会引发生产停机、损坏工艺设备，导致产品质量下降。在各种干燥和热处理工艺中均需测量露点数据。在压缩空气中也要控制露点参数，湿度过大将会导致终端产品质量低劣、结冰和设备腐蚀问题。其他常见应用还包括医用气体、锂电池生产的干燥环境以及电力行业使用的高电压气体绝缘设备。
　　防爆等级
　　EX II 2(1) G Ex eb mb [ia Ga] IIC T5 Gb
　　EX II 2(1) D Ex tb [ia Ga] IIIC T80?C Db
　　创新设计
　　本安型温湿度露点变送器极端环境下的可靠测量解决方案，为需要准确测量温度/湿度/露点等参数的用户提供了非常的 解决方案，在线防爆温湿度露点仪的结构设计非常精巧,采用标准的挂壁式安装，可以方便地安装在任何控制面板上，FM500EX综合了领先的传感器和集成电路技术，以高精度、高性能代表了世界上先进的湿度技术水平，将湿度、温度和露点测量技术引领到一个新的高度。



测量参数
　　露点范围 -80…60 ℃td
　　温度范围 -40...85 °C
　　露点精度 ±2 K ℃td (-50…20 ℃td)
　　±3.5 K ℃td (-60…-50℃td)
　　长期稳定性 <1 ℃td /年
　　露点响应时间?63:@-50℃td 典型值 <10分钟
　　温度响应时间?63:@-50℃ 典型值 <15分钟
　　压力阻抗 16个大气压
　　100个大气压 (带SPH采样室)
　　过滤器 烧结不锈钢, 50 μm
　　测量间隔 2秒
　　CE/EMC标准 2004/108/EC
　　FDA/GAMP标准 满足
　　EX 标识
　　EX II 2(1) G Ex eb mb [ia Ga] IIC T5 Gb
　　EX II 2(1) D Ex tb [ia Ga] IIIC T80°C Db
　　仪表技术指标
　　测量参数 温度℃相对湿度%RH露点℃td
　　外壳材质/保护 铝壳/IP66
　　电器链接 连接器EX-e端子(0.2…2.5 mm2)
　　供电电源 10…28VDC
　　模拟输出 两路4…20Ma两线制
　　电气隔离 支持
　　负载 500 Ohms
　　通讯接口 UART内部通讯接口
　　(仅用于室外防爆区）
　　其他参数
　　测量值带曲线显示
　　可以通过键盘配置
　　易于使用
　　本安型温湿度露点变送器极端环境下的可靠测量解决方案，简便的气路连接和应用软件，使用户可以快速、简单的设置仪表和进行测量。
