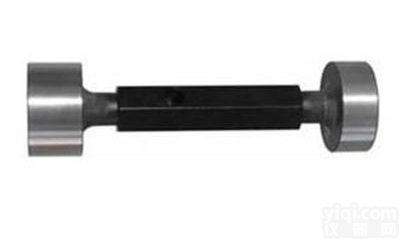

光滑塞规

光滑塞规又称光滑极限孔用量规。
　　产品规格：各种光滑塞规IT6级以上（含6级）直径1.6~320mm各种光滑环规，对表圈：直径φ8-400mm精度为±0.002。
　　1、光滑塞规测量的标准条件：温度为20℃，测力为零。
　　2、检验工件Z大实体尺寸（即孔为Z小、轴为Z大极限尺寸）的量规称通规。 　　检验工件Z小实体尺寸（即孔为Z大、轴为Z小极限尺寸）的量规称止规。
　　3、符合极限尺寸判断原则（即泰勒原则）的量规如下： 　　通规的测量面应是与孔或轴形状相对应的完整表面（通常称为全形量规），其尺寸等于工件的Z大实体尺寸，且长度等于配合长度。
　　止规的测量面应是点状的，两测量面之间的尺寸等于工件的Z小实体尺寸。
　　符合泰勒原则的量规，如在某些场合下应用不方便或有困难时，可在保证被检验工件的形状误差不致影响配合性质的条件下，使用偏离泰勒原则的量规。
　　4、用符合本标准的量规检验工件，如通规能通过，止规不能通过，则该工件应为合格品。
　　5、制造厂对工件进行检验时，操作者应该使用新的或者磨损较少的通规；检验部门应该使用与操作者相同形式，且已磨损较多的通规。
　　用户代表在用量规验收工件时，通规应接近工件的Z大实体尺寸，止规应接近工件的Z小实体尺寸。
　　6、用符合本标准的量规检验工件，如判断有争议，应该使用下述尺寸的量规解决；
　　通规应等于或接近工件的Z大实体尺寸；
　　止规应等于或接近工件的Z小实体尺寸；
