环形总线结构KJ616矿压监测系统

环形总线结构KJ616矿压监测系统主要特点是采用环行总线结构，可涵盖全矿井多类型矿压参数监测。系统以计算机网络为主体，兼容井下通讯电缆、光缆专线、以太网络多种数据传输模式。

环形总线结构KJ616矿压监测系统参数包括：回采工作面支架作阻力检测、巷道顶板下沉量监测、锚杆载荷应力检测、岩层（煤层）内部应力（钻孔应力）检测四个方面。系统实际配置根据矿方回采工作面参数。配置原则一般为支架工作阻力每隔5台支架安装一台矿用压力传感器，巷道顶板下沉量、巷道锚杆（索）应力、钻孔应力监测监测每隔50米安装一台传感器。
一、系统组成

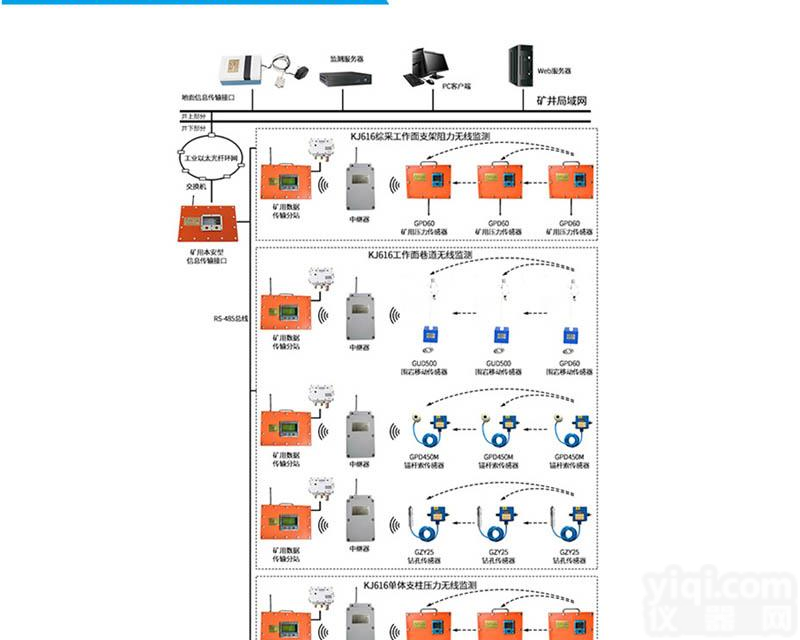

系统主要由工控机、UPS电源、避雷器、信息传输接口、数据传输分站、数据传输子站、压力传感器、围岩移动传感器、锚杆（索）应力传感器、钻孔应力传感器、矿用隔爆兼本安不间断电源、电缆、打印机和其他必要设备组成。
二、硬件
ZX站采用现在主流技术的通用产品，满足可靠性、可维护性、开放性和可扩展性等要求。
三、接地措施
系统应有单独接地，不允许与其它系统共地。地面ZX站设备的外壳和通讯电缆的屏蔽层应接到安全保护地，接地电阻不应大于4 Ω。系统通讯电缆干线的屏蔽层仅允许在地面ZX站机房或井口一处可靠接屏蔽地上，决不允许多点接地。
四、软件
使用Windows XP操作系统，数据库：SQL Server2005，监控软件：矿用顶板动态监测系统，可靠性高、开放性好、易操作、易维护、安全、成熟。软件有详细的汉字说明和汉字操作指南。

五、环形总线结构KJ616矿压监测系统基本功能
1、数据采集、显示功能
  系统具有对压力、锚杆（索）应力、钻孔应力和位移等模拟量数据的采集、显示及报警功能。
2、存储和查询
系统具有以地点和名称为索引的存储和查询功能。
a) 存储记录：即时将模拟量等存储在磁盘等存储介质上；
b) 查询：根据输入的被查询量和查询时间，将查询期间内被查询量显示或打印。
3、显示及打印
系统ZX站能显示和打印：
a) 各被测量的瞬时值和历史记录显示；
b) 分站巡检及传输系统故障状态显示；
c) 实时时钟显示；
d) 数据报表显示及打印；
e) 模拟量历史曲线显示；
f) 设备布置图显示；
4、人机对话
  系统具有人机对话功能，以便于系统生成、参数修改、功能调用等。
5、设置
在各种显示模式下都有主菜单显示，主菜单包括：系统管理、站点设置、实时监控、数据查询、数据曲线、数据管理、系统帮助等主要功能按钮。
