芳潜含量色谱分析系统
一、意义和应用石脑油生产芳烃是为了生产高辛烷值的混合芳烃，用来做为汽油调合组分，同时副产乙烯裂解原料，提高石脑油附件值，提高芳烃装置的经济效益 。
芳潜是指石脑油中烷烃能够转化成芳烃的潜在百分含量，潜在含量越高，样品中芳烃含量越高。
芳潜是指石脑油中全部环烷烃转化为芳烃时所能产生的芳烃量和原料油中原有芳烃之和。
石脑油的质量（像初馏点、终馏点、芳潜含量、杂质含量等）对芳烃生产装置的效益影响很大，其中初馏点和终馏点要适当，而芳潜含量越高越好、杂质含量越低越好。

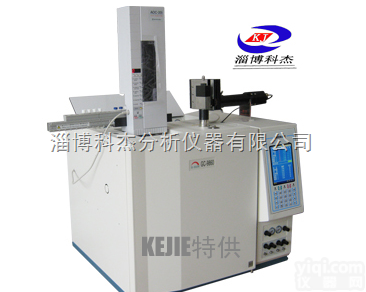

二、仪器介绍GC-9160型气相色谱仪是淄博科杰分析仪器有限公司推出的一款新型数字化全控气相色谱仪，仪器采用大屏幕LCD液晶显示器，显示直观、操作方便。
1、主要参数指标
（1）控温精度：室温上8℃~399℃ 精度±0.1℃
（2）柱温箱体积：315mm×300mm×195mm
（3）程序升温阶数：八阶
（4）程序升温速率：1℃~40℃
（5）各阶恒温保持时间：0~655min（1min增量）
（6）自动后开门设计，确保快速降温，降温速度：7分钟以内（350℃到50℃）
（7）大功率、低噪音的旋转风扇，确保温度的均匀性
2、氢火焰离子化检测器（FID）
（1）圆筒型收集极结构设计，石英喷嘴，响应极高
（2）检测限：≤8×10-12g／s（正十六烷/异辛烷）
（3）基线噪声：≤2×10-13A
（4）基线漂移：≤2×10-12A/30min
（5）线性：≥10-6
（6）自动点火
（7）稳定时间：10分钟
3、主要技术特点
（1）通过连接仪器自带的数字接口，计算机中的GC9160数据采集和控制软件，可实时显示色谱谱图，并读取仪器当前状态及参数设定值等；
（2）通过人性化软件操作界面，极大方便用户设定包括各路温度、程升、检测器、桥流等参数；直观地操作包括FID自动点火，开关桥流，开启关闭控温，开启关闭程升和各个时间事件等功能；
（3）仪器可扩展10/100M以太网接口，可通过远程计算机与仪器连接，实现远程数据采集和管理。提高了装置的自由度，促进实验室的有效应用。
三、执行标准1、SH/ T 0714 - 2002 ,石脑油单体烃组成测定法(气相色谱法)
2、ASTM D5134 ,Standard test method for detailed analysis of petroleum naphthas through n - nonane by gas capillary chromatography
3、ASTM D6293 - 98 ,standard test method for oxygenates and paraffin ,olefin ,naphthene , aromatic hydrocarbon types in low - olefin spark ignition engine fuels by gas chromatography[ S]
4、ASTM D 6839用气相色谱法测定火花点火发动机燃料中烃类、氧饱和化合物及苯含量的标准试验方法
四、系统配置1、GC-9160气相色谱仪 色谱主机
毛细管分流或不分流进样系统
双FID检测器检测与监控系统
芳潜分析流程，芳潜数据库
2、色谱柱
分析柱1 SF-200,1M*1/8*专用进口色谱柱
分析柱2 WCOT，50m × 0 .23mm ×2 .6∪m，交联专用石英毛细管柱
3、标准样品
（1）环烷烃类标样
C6环烷烃校正标样
C7环烷烃校正标样
C8环烷烃校正标样
C9环烷烃校正标样
C6-C9环烷烃混合定性标样
（2）芳烃类标样
C6总芳烃校正标样
C7总芳烃校正标样
C8总芳烃校正标样
C9总芳烃校正标样
4、芳潜专用色谱工作站
5、气源
高纯氮气
高纯氢气
干燥空气
五、测定组分环烷烃类： C6环烷烃 C7环烷烃 C8环烷烃 C9环烷烃
芳烃类： C6芳烃 C7芳烃 C8芳烃 C9芳烃
其它组分： 总烯烃 正构烷烃
六、石脑油中芳潜测定方法将适当的混合定性标样，取0.2微升，然后将注入色谱仪中．样品首先流入分析柱1，先将样品分离成各族组成，然后在乙苯前切换，让其它组分进入分析柱2，待C7环烷烃流出后，再进入分析状态。
采用标样校正，计算出校正因子，导入数据库。
取同样量的油品，进入色谱仪，导出数据库，结果自动分析计算。
