瑞典XCounter 双能探测器
光子计数 直接转换 能量分辨
•XCounter 采用CdTe作为直接转换X射线探测器的转换材料
•直接转换X射线探测器具有更好的空间分辨率
•可获得更小细节的清晰图像
•动态范围大，这对于获取整幅图像非常重要
•光子计数，具有更高的灵敏度，可在非常低的剂量下工作
•采用双能曝光，具有区分材料的能力
双能
• XCounter具有能量分辨能力，可以分辨出不同的材料
• 一次X射线获取，可记录两种不同能量的X射线吸收剂量
• 利用不同组织和骨骼的吸收剂量的不同的特点，可以从图像
中把它们区分出来
• 使得XCounter在YL和工业领域独具特色
• 独特的卖点
独特的传感器
• FLITE
0.75mm / 1mm CdTe 225kV
成像面积 150mm x 25.6mm, 12.8mm, 或 6.4mm
拼接的探测器
100 um 像素
TDS快速扫描
模块设计，电子器件可再生利用，重组变成一个新的产品，
同样的板子可适用于不同宽度
板子和板子之间的通讯允许链接
可对接的，以形成一个区域探测器
单一的开发库

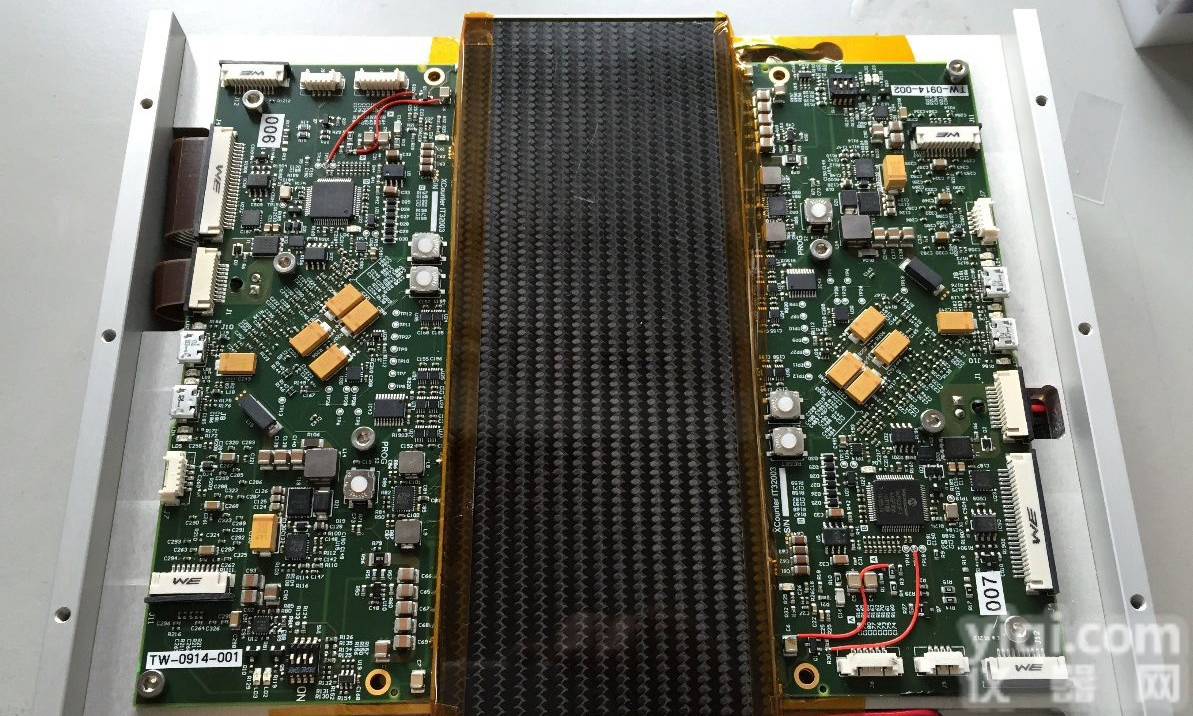

基础材料
• 一块PCB板，适用于
所有的探测器
• 传感器阵列和PCB之
间灵活连接，可以有
不同的形式（未展示）
串联拼接探测器
• 串联拼接，形成更长的线阵探测器
• Z长至1m
产品描述XC-FLITE FX1、FX2、FX3是直接数字转换、双能采集、光子计数X射线探测器，用于数字X射线成像系统，基于新型强大的CdTe-CMOS传感器平台研发而成，XC-FLITE X系列适用于潜在宽泛的能量范围。
XC-FLITE X系列可以基于帧率成像，也可以采用时间延迟总和（TDS）模式。
引进反符合技术的双能采集功能，是XC-FLITE FX系列产品的先进之处，在双能采集过程中，收集到的光子能量分别设置为两个独立的阈值，并分别读出，两个能量设置可以用来区分材料，为YL和工业新成像技术开启了大门。反符合技术的引进，可以通过保证将每一个光子信号分布在正确的像素点上，以获取更高的能量分辨率。
集成XC-FLITE FX系列，通过GigE接口将XC-FLITE FX系列连接到计算机上，自带灵活的软件开发包，可控制所有XC-FLITE FX的功能；可用在Windows XP、Vista、Windows7和Windows8系统平台
应用*小范围辐照
*小动物成像
*实验室样品和标本成像
*工业检测（NDT）
特点&优势*三种尺寸可选
*CdTe-CMOS传感器，高品质成像
*双能采集，具有材料区分能力
*反符合技术，的能量分辨率
*可基于帧率成像，也可以选择时间延迟总和（TDS）模式
*兼容Windows操作系统，从XP到Windows8
*绑定强大的可编程的开发软件
基本参数 | 物理参数 | | |
| 尺寸 （L×W×H） | | XC-FLITE FX1：23.1×13.1×6.0 cm
XC-FLITE FX2：38.6×13.1×6.5 cm
XC-FLITE FX3：54.0×13.1×6.5 cm |
| 温度控制 | | 内部的珀尔帖效应温度控制 |
| 环境温度 | | +10 - +40℃ |
| 储藏温度 | | -10-+60℃ @ 10% to 95% 湿度 |
| 射线窗 | | 碳纤维， 厚500μm |
| 射线屏蔽 | | 根据应用 |
| 传感器 | | |
| 传感器数量 | | FX1：1 FX2：2 FX3：3 |
| 传感器类型 | | 双能光子计数 CdTe-CMOS |
| 传感器厚度 | | 0.75mm-2.0mm CdTe |
| 有效面积 | | FX1：154.7×12.8mm (1536×128像素)
FX2：309.4×12.8mm (3072×128像素)
FX3：464.1×12.8mm（4608×128像素） |
| 像素 | | 100μm |
| 像素填充率 | | |
| | | |
| 性能 | | |
| 帧率 | | 1000 fps（也可选择时间延迟求和模式） |
| 动态范围 | | 12 bits |
| 图像面元 | | 1×1，2×2，4×4 |
| 成像时间 | | 100μs-5s |
DQE（0）
Detective Quantum Efficiency | | 85%@RQA5 spectra |
MTF
Modulation Transfer Function | | ＞80% @ 2lp/mm
＞45% @ 5lp/mm |
| 管KV范围 | | 15-250kVp |
| 内部测试图样 | | Pseudo-random debug pattern |
| 外部触发输出 | | 3.3V TTL |
| 输入 | | 5V |
| 滞后 | | 0% |
| 拖影 | | ＜0.1% X射线开启后1分钟，（12μGy） |

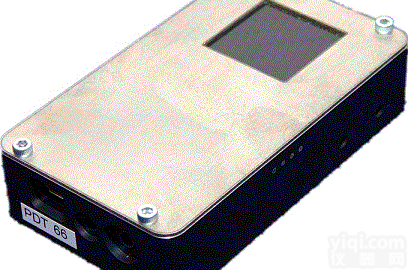

分辨率和DQE曲线 （反符合开CC on和闭CC off） 产品描述：PDT25-DE紧凑型、直接数字转换、双能采集、光子计数X射线探测器，用于数字X射线成像系统，基于新型强大的CdTe-CMOS传感器平台研发而成，PDT25-DE是一个小视场探测器，适用于潜在宽泛的能量范围。
PDT25-DE可以基于帧率成像，也可以采用时间延迟总和（TDS）模式。
引进反符合技术的双能采集功能，是PDT25-DE先进之处，在双能采集过程中，探测到的光子能量分别设置为两个独立的阈值，并分别读出，两个能量设置可以用来区分材料，为YL和工业新成像技术开启了大门。采用反符合技术，可以确保将每一个光子信号分布在正确的像素点上，以获取更高的能量分辨率。
集成通过高速率USB接口将PDT25-DE连接到计算机上，自带灵活的软件开发包，可控制所有PDT25-DE的功能；可用在Windows XP、Vista 、Windows7和Windows8系统平台上。
应用*小范围辐照
*小动物成像
*实验室样品和标本成像
*反向散射成像
*工业检测（NDT）
特点和优势*CdTe-CMOS传感器，高品质成像
*双能采集，具有材料区分能力
*反符合技术，的能量分辨率
*可基于帧率成像，也可以选择时间延迟总和（TDS）模式
*兼容Windows操作系统，从XP到Windows8
*绑定强大的可编程的开发软件
技术参数 | 物理参数 | | |
| 尺寸 （L×W×H） | | 94×54×20mm |
| 重量 | | 150g（235g 带钨防护） |
| 温度控制 | | 内部的珀尔帖效应温度控制 |
| 环境温度 | | +15 - +45℃ |
| 储藏温度 | | -10 - +50℃ @ 10% -95% 湿度 |
| 消耗功率 | | 10W |
| 射线窗 | | 碳纤维， 厚250μm |
| 射线屏蔽 | | 根据应用 |
| | | |
| 传感器 | | |
| 传感器类型 | | 双能光子计数 CdTe-CMOS |
| 传感器厚度 | | 0.75mm-2.0mm CdTe |
| 有效面积 | | 25.6×25.6 mm2 |
| 像素 | | 100μm |
| 像素填充率 | | |
| | | |
| 性能 | | |
| 帧率 | | 35fps |
| 动态范围 | | 12 bits |
| 成像时间 | | 100μs-5s （通过软件，可以设置更长时间） |
DQE（0）
Detective Quantum Efficiency | | 85%@RQA5 spectra |
MTF
Modulation Transfer Function | | ＞80% @ 2lp/mm
＞45% @ 5lp/mm |
| 管KV范围 | | 15-140 kVp |
| 内部测试图样 | | Pseudo-random debug pattern |
| 外部触发输出 | | 3-3 V TTL |
| 输入 | | 3-15V |
| 滞后 | | 0% |
| 拖影 | | ＜0.1% X射线开启后1分钟（12μGy） |
分辨率和DQE曲线 （反符合开CC on和闭CC off） 产品描述XC-FLITE X1、X2、X3是直接数字转换、自扫描、双能采集、光子计数X射线探测器，用于数字X射线成像系统，基于新型强大的CdTe-CMOS传感器平台研发而成，XC-FLITE X系列适用于潜在宽泛的能量范围。
XC-FLITE X系列可以基于帧率成像，也可以采用时间延迟总和（TDS）模式，扫描速度90mm/s。
引进反符合技术的双能采集功能，是XC-FLITE X系列产品的先进之处，在双能采集过程中，收集到的光子能量分别设置为两个独立的阈值，并分别读出，两个能量设置可以用来区分材料，为YL和工业新成像技术开启了大门。反符合技术的引进，可以通过保证将每一个光子信号分布在正确的像素点上，以获取更高的能量分辨率。
所有精心设计的运动部件需要在XC-FLITE X系列的内部自动控制，整个扫描过程是透明可见的。
集成XC-FLITE X系列，通过GigE接口将XC-FLITE X系列连接到计算机上，自带灵活的软件开发包，可控制所有XC-FLITE X的功能；可用在Windows XP、Vista、 Windows7和Windows8系统平台
应用*小范围辐照
*小动物成像
*实验室样品和标本成像
*工业检测（NDT）
特点&优势*三种尺寸可选
*CdTe-CMOS传感器，高品质成像
*自扫描设计，透明可见
*双能采集，具有材料区分能力
*反符合技术，的能量分辨率
*可基于帧率成像，也可以选择时间延迟总和（TDS）模式
*扫描速度90mm/s
*兼容Windows操作系统，从XP到Windows8
*绑定强大的可编程的开发软件
技术参数单基本参数 | 物理参数 |
| 尺寸 （L×W×H） | | XC-FLITE X1：32.9×22.0×5.5cm
XC- FLITE X2：54.2×40.2×8.7cm
XC-FLITE X3：63.0×57.1×8.5cm |
| 温度控制 | | 内部的珀尔帖效应温度控制 |
| 环境温度 | | +10 - +40℃ |
| 储藏温度 | | -10-+60℃ @ 10% - 95% 湿度 |
| 射线窗 | | 碳纤维， 厚500μm |
| 射线屏蔽 | | 根据应用 |
| 传感器 | |
| 传感器数量 | | X1：1 X2：2 X3：3 |
| 传感器类型 | | 双能光子计数 CdTe-CMOS |
| 传感器厚度 | | 0.75mm-2.0mm CdTe |
| 有效面积 | | X1：154.7×12.8mm(1536×128像素)
X2：309.4×12.8mm(3072×128像素)
X3：464.1×12.8mm（4608×128像素） |
| 像素 | | 100μm |
| 像素填充率 | | |
| 性能 | |
| 扫描速度 | | X1：90 mm/s X2 & X3：255 mm/s |
| 帧率 | | 1000 fps （也可选择时间延迟总和模式） |
| 动态范围 | | 12 bits |
| 图像面元 | | 1×1，2×2， 4×4 |
| 成像时间 | | 100μs-5s |
DQE（0）
Detective Quantum Efficiency | | 85%@RQA5 spectra |
MTF
Modulation Transfer Function | | ＞80% @ 2lp/mm
＞45% @ 5lp/mm |
| 管KV范围 | | 15-250kVp |
| 内部测试图样 | | Pseudo-random debug pattern |
| 外部触发输出 | | 3.3V TTL |
| 输入 | | 5V |
| 滞后 | | 0% |
| 拖影 | | ＜0.1% X射线开启后1分钟，（12μGy） |
分辨率和DQE曲线 （反符合开CC on和闭CC off）
