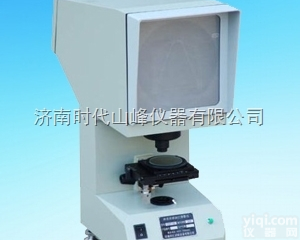

XT-50型冲击试样缺口投影仪

XT-50型冲击试样缺口投影仪是我公司根据广大用户的实际需要和GB/T299-1994《金属夏比冲击试验方法》中对冲击试样缺口的要求而开发的一种专用于检验夏比V型和U性型缺口加工质量的光学仪器，该仪器是利用光学投影方法将被测的冲击试样V型和U型缺口轮廓放大50倍后投射到投影屏上，与投影屏上的冲击试样V型和U型缺口标准样板图对比，以确定被检测的试样缺口是否合格。其优点是操作简便，对比直观。

XT-50型冲击试样缺口投影仪主要参数：

投影屏直径：	180mm
工作台尺寸：
方工作台尺寸：	110×125mm
圆工作台直径：	90mm
工作台玻璃直径：	70mm
工作台行程：
纵向：	±10mm
横向：	±10mm
升降：	±12mm（无刻度）
工作台转动范围：	0-360°（无刻度）
冲击试样缺口投影仪放大倍数：
仪器放大倍率：	50X
物镜放大倍率：	2.5X
投影物镜放大倍率：	20X
光源（卤钨灯）：	12V    100W
外形尺寸：	515×224×603mm（长×宽×高）
重量：	约18Kg
