IP防护等级第二位特征数字5和6防喷水试验装置

产品介绍：本产品主要用于考核电工电子产品外壳、密封件在水试验后。或者在试验期间是否能保证该设备及元器件良好的工作性能及技术状态。同时产品在运输过程或使用中可能受到侵水的影响，为产品技术标准提供引用依据。适用以自然条件为基础所进行的人工淋雨试验，不带有强风速的降雨，不考虑试件的高温及雨水温度温差所引进的大量进水。

一、技术规格

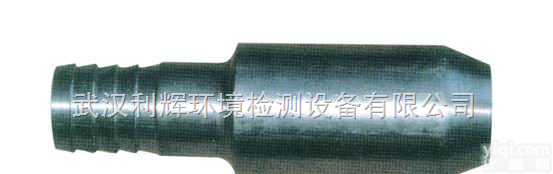

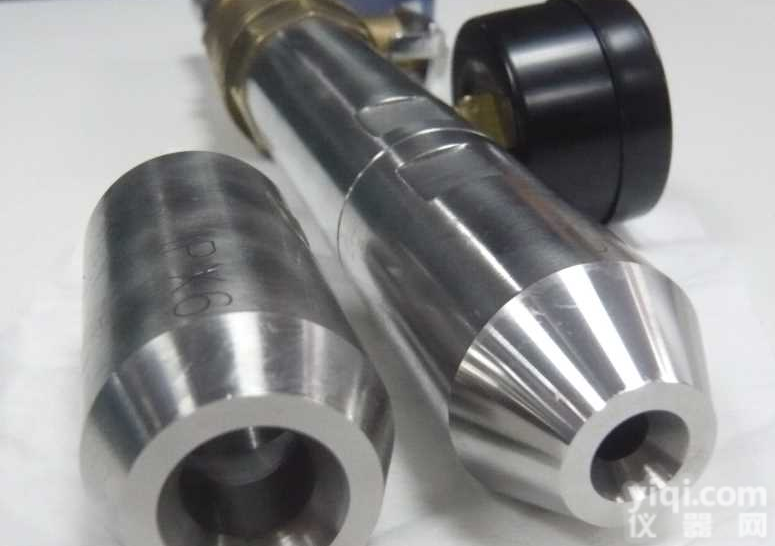

1、喷水口径：φ6.3 ㎜/φ12.5 ㎜
2、喷水水压：30～100kpa
a）、喷水角度：任意可调
b）、喷水量：12.5±0.625L/min～100±5L/min可调
3、水箱尺寸：800*800*1000mm

二、装置结构
装置说明及组成
说明：本装置按《GB4208-93外壳防护等级IP代码》中技术要求IP×5、IP×6（第二特征数字5及第二特征数字6）设计制造。

防喷试验时，可移动至任何一处适合场所防喷试验，按所须要求调节好流量、压力、时间及喷射范围。即可进行试验。

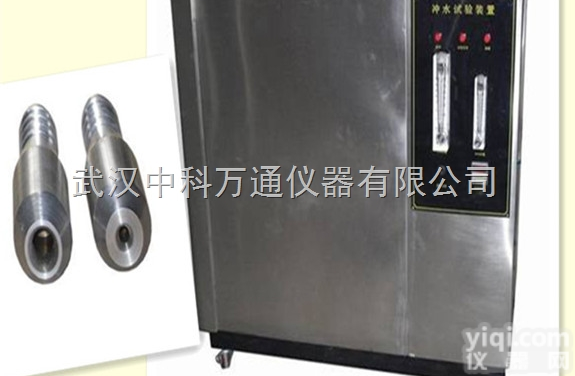

IP防护等级第二位特征数字5和6防喷水试验装置
装置组成：
试验装置由蓄水箱、加压水泵、调减压阀、流量调节器、水管、分流装置等组成。
储水箱：加厚型高级拉丝不锈钢氩弧焊接制成。
喷射支架：不锈钢精加工制成。

三、 水压控制系统

1、用流量计调节压力大小
2、泄压手动调节水阀
3、配备水过滤器
