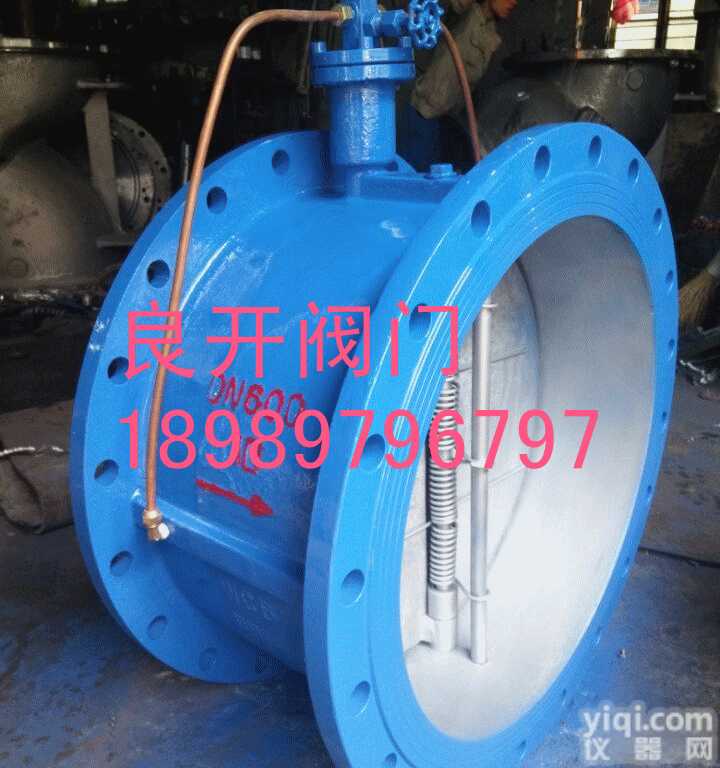

HH49X微阻缓闭蝶式止回阀

产品信息
  • HH49X微阻缓闭蝶式止回阀特点

    HH49X微阻缓闭蝶式止回阀可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流，又能有效的限制破坏性水锤，保证管线的使用安全。不宜用于含有固体颗粒和粘度较大的介质。
    微阻缓闭蝶式止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好的节能效果等特点。HH46X HDH48X HH49X系列微阻缓闭蝶式止回阀已经被各大工业、城建等行业广泛的推广应用，反应良好。

    HH49X微阻缓闭蝶式止回阀工作原理

    HH49X微阻缓闭蝶式止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸组、针型阀（微量调节阀）组成。其原理主要依靠进口介质的推力作用，将两块阀瓣平稳推开。在此同时，进口的压力介质进入油缸内活塞的下部，推动活塞，将活塞上部的油通过针型阀分别压入阀体两侧的小气缸尾端，使小气缸内的活塞杆伸出。当进口介质压力下降低于出口压力时，介质将产生回流，此时阀瓣在弹簧和介质回流的作用下，将自动关闭。但由于活塞杆处于伸出的位置，顶住阀瓣不能全部关闭，还剩有20%左右的面积使介质通过，从而起到了消除水锤的作用。阀瓣被活塞分成先快速关闭后缓慢两步关闭，达到既防电机逆转又起消除静音作用。

    HH49X微阻缓闭蝶式止回阀主要外形尺寸
    公称通径DN
    尺寸(mm)
    mm
    in
    D
    D1
    D2
    H
    H1
    L
    Z-фd
    螺栓
    150
    6
    280
    240
    210
    228
    172
    210
    8-ф23
    8-M20
    200
    8
    335
    295
    265
    270
    210
    230
    8-ф23
    8-M20
    250
    10
    390
    350
    320
    305
    240
    250
    12-ф23
    12-M20
    300
    12
    440
    400
    368
    367
    264
    270
    12-ф23
    12-M20
    350
    14
    500
    460
    428
    422
    294
    290
    16-ф23
    16-M20
    400
    16
    565
    515
    482
    462
    324
    310
    16-ф23
    16-M22
    450
    18
    615
    565
    532
    497
    351
    330
    20-ф25
    20-M22
    500
    20
    670
    620
    585
    532
    379
    350
    20-ф25
    20-M22
    600
    24
    780
    725
    685
    607
    434
    390
    20-ф30
    20-M27
    700
    28
    895
    840
    800
    702
    491
    430
    24-ф30
    24-M27
    800
    32
    1010
    950
    905
    792
    549
    470
    24-ф34
    24-M30
