轮廓仪，成都轮廓仪，轮廓仪厂家产品简介

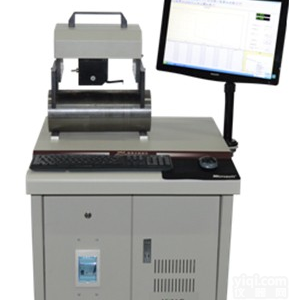

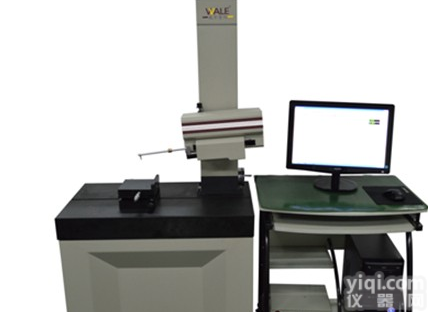

RC系列轮廓仪所配的RC测量软件，拥有极强的修正功能和先进的算法，所配备的测量基准为高刚性高精度直线运动导轨；Z轴采用高精度数字式线性传感器，保证Z轴拥有极高的测量精度及良好的大量程线性指标。

测量项目

各种类型工件表面的线要素、点要素，点与点的距离、线与线的距离，各要素的位置度包括：距离、平行度、垂直度、角度、槽深、槽宽、半径，可进行直线度分析，凸度分析、轮廓度分析。

应用行业

机械加工、汽车、摩托车、精密五金、精密工具、刀具、模具、光学元件等行业，适用于科研院所、大专院校、计量机构和企业计量室、车间

产品配置表

型号  RC120H轮廓仪{推荐型}
驱动器
行程	120mm	导轨精度	0.3μm /80mm
光栅分辨率	0.5μm	X轴精度	(3.2+0.07L/10000)μm
测量速度	0.1mm/s、0.2mm/s 0.5mm/s、0.8mm/s	自定义测量速度	●
Z1传感器
传感器类型	光栅传感器	10mm量程	-
12mm量程	-	24mm量程	●
40mm量程	○	50mm量程	-
分辨率	0.05μm	Z1精度	（1.8+0.07%H）μm
测力	1.2mN
Z2立柱
行程	400mm	电动驱动	●
手动驱动	-	钢制立柱体	-
大理石立柱体	●
机台结构
一体式	●	分体式	-
自动化配置
测针自动抬起	●	测针自动抬起	●
Z1自动接触	●
附件
电脑	●	电脑桌	-
Ф8标准球	●	Ф12标准球	●
Ф18标准球	●	量块组	-
调整旋转工作台	●	精密正弦平口钳	●
精密V型块	○	17度斜测针	●
锥形测针	○	斧形测针	○
直式测杆	●	偏心式测杆	○
小孔测量杆	○
备注：● 代表标配 ○ 代表选配 - 代表不可选
