HKY-06系列心音传感器

一、HKY－06A型心音传感器：
1、HKY－06A型心音传感器简介：
　　HKY-06A型心音传感器采用新型高分子聚合材料微音传感元件采集心脏搏动和其它体表动脉搏动信号，再经过高度集成化信号处理电路处理。输出低阻抗功率信号，可直接驱动耳机，也可以连接计算机进行录音，并以Mp3或Wav格式存储.通过附送录音软件可以记录心音信号并且看到心音图谱，进行图谱分析。可用于临床听诊，心音分析，心音图谱分析等领域。

2、HKY－06A型心音传感器特点：
　　 该产品采用新型高分子聚合材料微音传感元件作为识音头，集成化信号处理、环氧树脂封装、外形小巧；输出高保真、低阻抗、功率信号，抗干扰性能强；电源、输出均采用接插件连接同时提供开发接口，方便用户使用或二次开发。

3、HKY－06A型心音传感器功能：
　　1　通过耳机可进行临床听诊。
　　2　通过录音信号电缆与计算机连接，实现对心音信号的记录，保存。
　　3　软件界面可直观地看到心音音频信号波形图谱。

4、HKY－06A型心音传感器技术参数：　　　　　　　　　　　　5、HKY－06A型心音传感器配置：

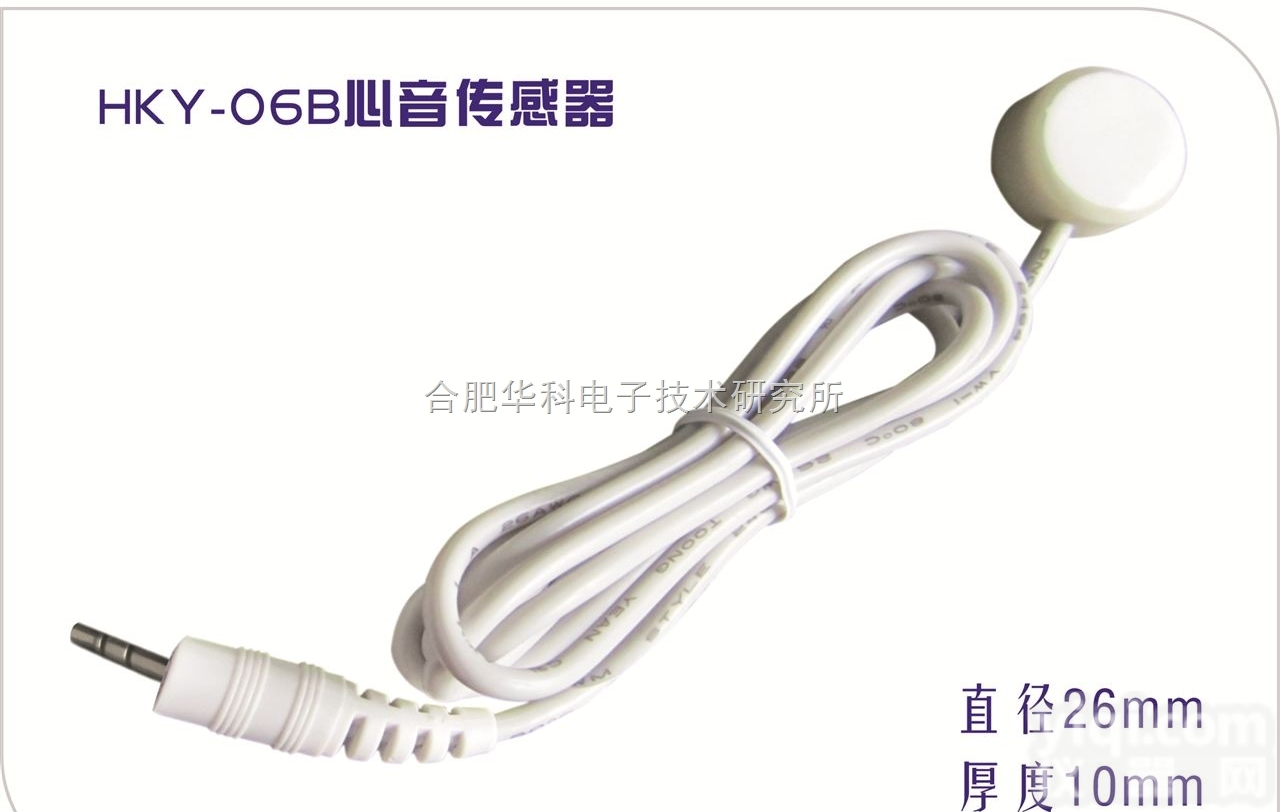

二　HKY－06B型心音传感器简介：

　　 HKY-06B型心音传感器采用新型高分子聚合材料微音传感元件采集心脏搏动和其它体表动脉搏动信号，再经过高度集成化信号处理电路处理。输出低阻抗音频信号。模块化设计，PCB插件方式封闭。可广泛应用于各类心音采集设备。

1、HKY-06B型心音传感器特点：

　　该产品采用新型高分子聚合材料微音传感元件作为识音头，集成化信号处理、环氧树脂封装、外形小巧；输出高保真、低阻抗、音频信号，抗干扰性能强；模块化PCB插件式封闭。

2、HKY－06B型心音传感器技术参数：

电源：　　3－4VDC　　　　　　　　功耗：　　　小于1ｍA

频率响应: 1-600Hz　　　　　　灵敏度：　　大于4ｍV/Pａ　

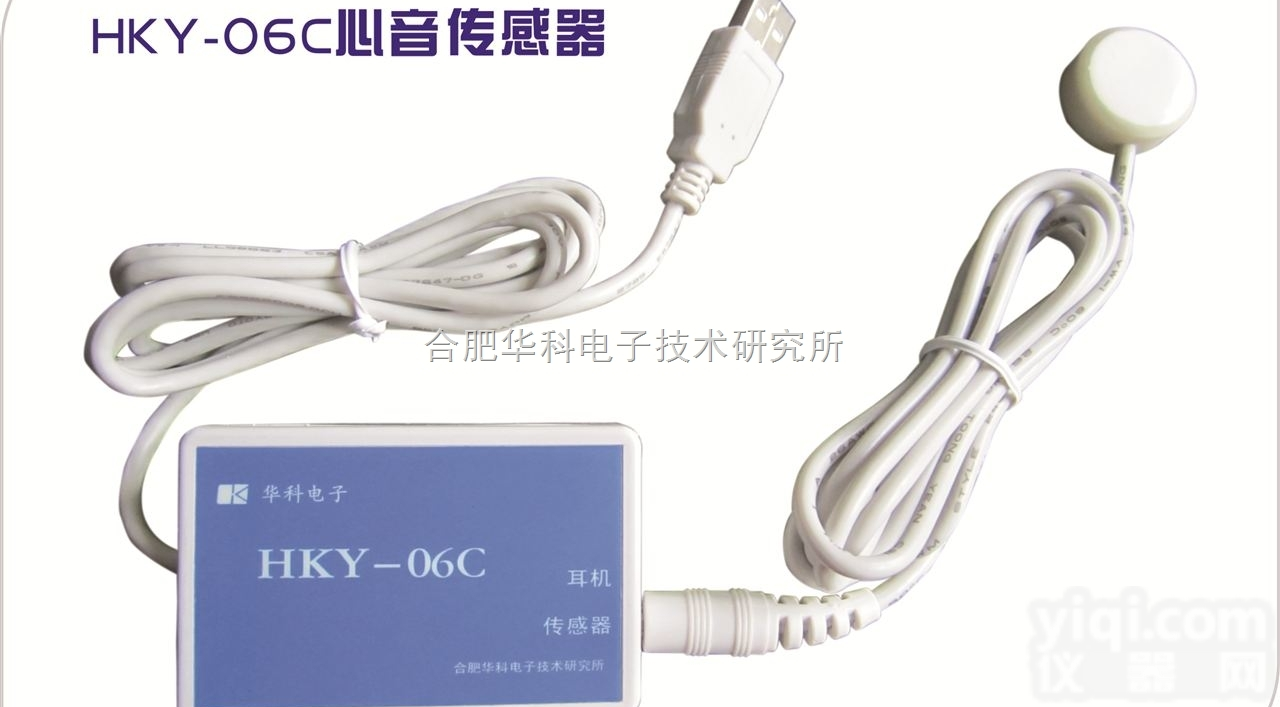

三　HKY-06C型心音传感器简介：

　　HKY-06C型心音传感器采用新型高分子聚合材料微音传感元件采集心脏搏动和其它体表动脉搏动信号，再经过高度集成化信号处理电路处理。AD转换、USB通信电路输出数字音频音频信号。适用于各类基于电脑的心音诊断或心音图谱分析系统。

1、HKY-06C型心音传感器特点：

该产品采用新型高分子聚合材料微音传感元件作为识音头，集成化信号处理、环氧树脂封装、外形小巧；通过USB接口与微机连接，输出数字信号。通过软件可对信号的同谋和基线进行调整，随机提供演示程序和驱动程序。

2、HKY－06C型心音传感器技术参数：

电源：　　　　USB供电　　　　　　功耗：　　小于3ｍA

四、心音检测的临床意义：

图2 心音六种成分定位示意图

1、引言：心脏疾病是造成病残和死亡的常见疾病，在发达国家中，心血管系统疾病已成为Z为常见的疾病和致死的重要原因，而随着我国人口老龄化，心血管疾病的比例也一年比一年高。 心血管诊断除了临床外，主要依靠YL器械。心电和心音是检测心血管疾病的两种不同的手段，心电主要应用于心率失常及心肌缺血的定性与定量分析诊断，心血管药物的LX评价。心音图能够有效的弥补心脏听诊的不足，将心脏听诊不能记录的心音信号或不容易分辨的信号用图形的形式记录下来，供医生分析使用[1]。心音图结合心电图，能够大大提高心血管疾病的鉴别和诊断水平，对于了解心血管功能，选择ZL，判断病理以及研究某些疾病的机理都提供了很有价值的资料，应用日益广泛。

2、什么叫心音，心音是怎样产生的？

　　心音是在心动周期中，由于心肌收缩和舒张，瓣膜启闭，血流冲击心室壁和大动脉等因素引起的机械振动，通过周围组织传到胸壁，将耳紧贴胸壁或将听诊器放在胸壁一定部位，听到的声音。通常很容易听到和第二心音，有时在某些情况下听到第三或第四心音。
　　心音：发生在心脏收缩期开始，音调低沉，持续时间较长(约0.15秒)。产生的原因包括心室肌的收缩，房室瓣突然关闭以及随后射血入主动脉等引起的振动。心音的听诊部位在锁骨中线第五肋间隙或在胸骨右缘。　　第二心音：发生在心脏舒张期的开始，频率较高，持续时间较短(约0.08秒)。产生的原因是半月瓣关闭，瓣膜互相撞击以及大动脉中血液减速和室内压迅速下降引起的振动。第二心音的听诊部位在第二肋间隙右侧的主动脉瓣区和左侧的肺动脉瓣区。
　 　第三心音和第四心音：第三心音发生在第二心音后0.1～0.2秒，频率低，它的产生与血液快速流入心室使心室和瓣膜发生振动有关，通常仅在儿童能听到，因为较易传导到体表。第四心音由心房收缩引起，也称心房音。
