ZLD-6建筑隔墙用轻质条板抗冲击性能试验装置视频

建筑隔墙用轻质条板抗冲击性能试验装置抗冲击性能试验

1、试验条板的长度尺寸不应小于2m 。

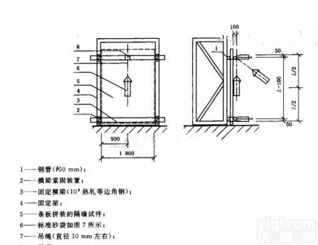

2、取条板三块为一组样本，按图6所示组装并固定，上下钢管ZX间距为板长减去100mm，即（L-100)mm。板缝用与板材材质相符的专用砂浆粘结，板与板之间挤紧，接缝处用玻璃纤维布搭接，并用砂浆压实、刮平。3、24h后将装有30Kg重，粒径2mm以下细砂的标准砂袋用直径10mm左右的绳子固定在其ZX距板面100mm的钢环上，使砂袋垂悬状态时的ZX位于L/2高度处（如图7所示）。

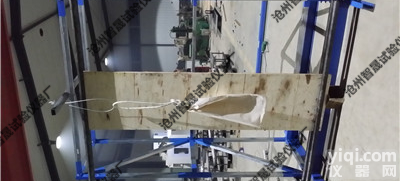

4、以绳长为半径沿圆弧将砂袋在与板面垂直的平面内拉开，使ZX提高500mm（标尺测量），然后自由摆动下落，冲击设定位置，反复5次。

5、目测板两面有无贯通裂缝，记录试验结果。

6、试验结果仅适用于所测条板长度尺寸以内的条板。

建筑隔墙用轻质条板抗冲击性能试验装置抗冲击性能试验

1、试验条板的长度尺寸不应小于2m 。

2、取条板三块为一组样本，按图6所示组装并固定，上下钢管ZX间距为板长减去100mm，即（L-100)mm。板缝用与板材材质相符的专用砂浆粘结，板与板之间挤紧，接缝处用玻璃纤维布搭接，并用砂浆压实、刮平。3、24h后将装有30Kg重，粒径2mm以下细砂的标准砂袋用直径10mm左右的绳子固定在其ZX距板面100mm的钢环上，使砂袋垂悬状态时的ZX位于L/2高度处（如图7所示）。

建筑隔墙用轻质条板抗冲击性能试验装置4、以绳长为半径沿圆弧将砂袋在与板面垂直的平面内拉开，使ZX提高500mm（标尺测量），然后自由摆动下落，冲击设定位置，反复5次。

5、目测板两面有无贯通裂缝，记录试验结果。

6、试验结果仅适用于所测条板长度尺寸以内的条板。
