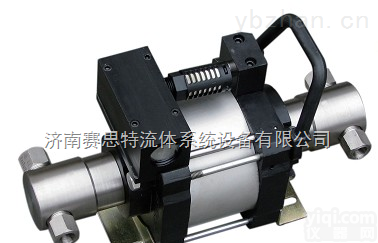

气动液体增压泵-高压脉冲泵-液体试压泵

思明特（济南）生产的气动液体泵、气液增压泵主要适用于介质为液体的高压增压、各种产品的水压测试、水压压力检测和高压液体注入等领域；思明特气液增压泵为不锈钢材质，能够自动补压，实现的压力为320MPa，不同的压力需求可选择相应型号的气动液体泵，泵的驱动方式为气动，无需电源，安全防爆。
气动液体泵为一个系列，同时根据流量也分为不同的系列，主要是根据用户不同的工况和使用条件、压力、流量的选择不同系列、型号的气液增压泵。
思明特气液增压泵可分为
SUPC_W系列气动液体泵、SUPC_G系列气动液体泵和SUPC_M系列气动液体泵

气动泵原理图

注：气驱液体泵采用的大面积推小面积的原理，面积比即增压泵。

二、SUPC_W系列气动液体泵 型号选择：微型泵（便携式动力装置）

驱动缸径为80mm，材质为不行锈钢。

型号	增压比	驱动压力 （Bar）	流量L/min	输出压力（Bar） 可调	重量
SUPC_W_4	4:1	2—10	9.8	32Bar	2.3kg
SUPC_W_8	8:1	2—10	6.3	63Bar	2.3kg
SUPC_W_12	14:1	2—10	3.8	140Bar	2.5kg
SUPC_W_22	30:1	2—10	2.2	240Bar	2.5kg
SUPC_W_37	50:1	2—10	1.3	400Bar	2.5kg
SUPC_W_72	100:1	2—10	0.7	780Bar	3kg

三、SUPC_G系列气动液体泵 型号选择：不锈钢（单头泵）

驱动缸径为160mm，材质为不锈钢，单泵头

型号	增压比	驱动压力 （Bar）	流量L/min	输出压力 （Bar）	重量（kg）
SUPC_G_2	2:1	2—10	14	14Bar	16.8
SUPC_G_6	6:1	2—10	11.5	42Bar	17.5
SUPC_G_8	8:1	2—10	8.6	56Bar	17.5
SUPC_G_10	10:1	2—10	7.2	70Bar	17.5
SUPC_G_16	16:1	2—10	5.8	110Bar	17.5
SUPC_G_28	28:1	2—10	4.6	190Bar	17.5
SUPC_G_40	40:1	2—10	4	280Bar	16.8
SUPC_G_64	64:1	2—10	3.7	448Bar	16.8
SUPC_G_80	80:1	2—10	3.2	560Bar	16.8
SUPC_G_100	100:1	2—10	2.7	700Bar	16.3
SUPC_G_130	130:1	2—10	1.8	910Bar	16.3
SUPC_G_175	175:1	2—10	1.3	1225Bar	16.3
SUPC_G_255	255:1	2—10	1	2040Bar	16.3
SUPC_G_400	400:1	2—10	0.8	3200Bar	16.3

四、SUPC_M系列气动液体泵 型号选择：不锈钢（双头泵）

驱动缸径为160mm，材质为不锈钢，双头

型号	增压比	驱动压力（Bar）	流量L/min	输出压力（Bar）	重量（kg）
SUPC_M_6	6:1	2—10	15	42Bar	23.5
SUPC_M_10	10:1	2—10	13	70Bar	23.5
SUPC_M_16	16:1	2—10	7.5	110Bar	23.5
SUPC_M_28	28:1	2—10	6	190Bar	23.5
SUPC_M_40	40:1	2—10	5.2	280Bar	23.8
SUPC_M_64	64:1	2—10	4.8	448Bar	23.8
SUPC_M_80	80:1	2—10	4	560Bar	23.8
SUPC_M_100	100:1	2—10	3.5	700Bar	22.3
SUPC_M_130	130:1	2—10	2.3	910Bar	22.3
SUPC_M_175	175:1	2—10	1.6	1225Bar	22.3
SUPC_M_255	255:1	2—10	1.3	2040Bar	22.3
SUPC_M_400	400:1	2—10	1	3200Bar	22.3

注：以上流量为无负载参考流量 为变量
