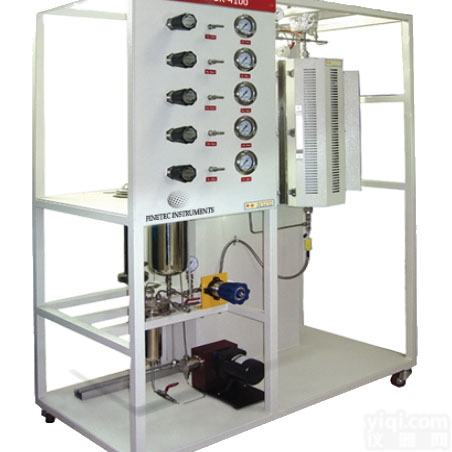

江苏微型固定床微反评价装置

本装置为上海霍桐实验仪器根据客户要求定制的一款固定床微反评价装置具体介绍如下：
装置简介

微型固定床微反评价装置，又称 " 微型反应器 ” 或 " 实验室反应器 ”, 其适用性主要为化学反应工程提供试验手段，是从事石油加工、化工合成、催化剂制备、评价、分析测和反应动力学研究的实验装置。
该装置主要为中、低压通用型气-固-液催化反应装置；主要包 括固定床金属反应器，程序升温高温炉。系统反应物可以扩展多路气体和液体流路、可适应不同的反应条件。反应温度可以连续恒温稳态操作或程序升温非稳态操作方式。反应气与色谱载气可以并用或串联方式，反应后的产物可以通过开关阀或六通阀间隔性采样，在线分析，数据处理。
该桌面式微反评价装置体积小巧，但功能齐全，自动化程度高，深受用户好评。

装置结构

微反评价装置主要包括以下几个部分：
     进料及流量控制模块；l
液体汽化及气体混合模块；l
 反应器加热反应模块；l
气液分离模块；l
采集分析接口模块；l
采集控制系统模块；l
每个模块的设计才能保证整个集散控制系统的可靠运行。
专业的工程师会根据客户要求设计反应系统，提供完整的PID图，整机系统经过多道程序检验。

应用领域

主要应用于工业催化、化工、环保、石化、科研等领域。
• 加氢裂化、加氢脱硫、加氢脱氮
• 氧化反应、氢化反应、氟化反应
• 催化裂化、费托反应
• 脱硝反应、富集反应
• 高新、科研院所等催化剂研发领域

装置特点

■ 精工设计的基于流态化技术的反应器；
■ 流体和固体之间的传质传热增强，床层温度均匀；
■ 床层和管壁的传热增强；
■ 可以像流体一样的输送液体颗粒；
■ 可以实现反应和再生环节的连续性；
■ 固体颗粒可以携带热量传递，可以节省能源；
■ 可以用作冷态系统的模拟或热态系统的生产；
■ 系统自动化程度高，DCS系统自动控制监测；


技术参数

尺寸   非标设计
重量   非标设计
供电   AC220V 50/60Hz
操作环境  0-50度，5%-95%Rh
流程模块  进料、反应、再生、分离、传递
反应器   圆柱形，底部锥形，不锈钢材质
气体预分布  弯管型、减缩型、同心圆锥型、花洒型、导向板结构等
换热器   单管式、管束式、环型
气固分离  旋风式分离器、布袋除尘
进料   重力流动、机械传动、气流输送
压力   风压管测量入口压力和出口压力
装样量   根据系统设计，实验室到工业级
物料传递  提升管在气流下传递物料
气路阀   气流推动阀，L型或U型结构
气流推动  鼓风机
自动控制  PLC系统控制，控制气路流速、预热温度
安装方式  整体撬装装置
产物组分检测  带旁路接口，连接色谱或气体分析仪检测
工艺设计  根据原料、催化剂及产物，设计合理的参数工艺包
连续工作  可以长周期连续工作
安全性   自动安全保护装置
