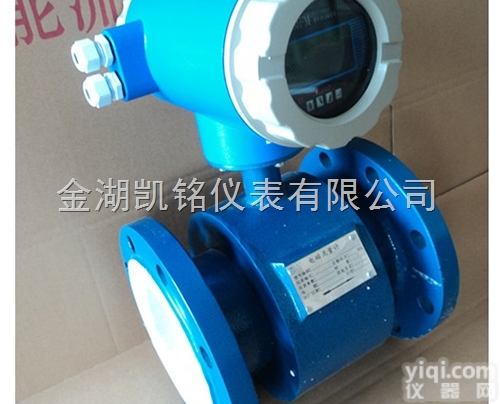

吉安电磁流量计-金湖凯铭仪表有限公司
手机：15861727050 QQ： 82732281 联系人：潘经理一、产品特点
▲管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
▲测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
▲在现场可根据用户实际需要在线修改量程。
▲高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
▲采用SMD器件和表面贴装（SMT电路可靠性高）。
▲采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。
▲全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1
▲超低EMI开关电源，使用电源电压变化范围大，抗EMC好
▲内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间
▲具有RS485、RS232、Hart和Modbus等数字通讯信号输出。
二、吉安电磁流量计主要技术参数
●公称通径系列DN(mm)
管道式四氟衬里：
10,15,20,25,32,40,50,65,80,100,125
150,200,250,300,350,400.450,500,600
管道式橡胶衬里：
40，50，65，80，100，125，150，200，300
350，400，500，600，800，1000，1200
注：特殊规格可以定制
● 流动方向
正，反，净流量，
量程比：150：1
重复性误差：测量值的±0.1%
● 精度等级：管道式：0.5级，1.0级
● 被测介质温度：
普通橡胶衬里：-20~+60℃
高温橡胶衬里：-20~+90℃
聚四氟乙烯衬里：-30~+100℃
高温型乙烯衬里：-30~+180℃
● 额定工作压力：
管道式：DN10—DN65：≤2.5Mpa, DN80—DN150：≤1.6Mpa,
DN200—DN1200：≤1.0Mpa
● 流量测量范围：
流量测量范围对流速度范围是0.3—15m/s
● 电导率范围：
被测流体电导率≥5μs/cm
大多数以水为成份的介质，其导电率在200-800μs/cm范围内，均可选用电磁流量；
● 输出电流及负载电阻：
4~20mA全隔离负载电阻＜750欧姆脉冲频率0-1KHZ光电隔离OCT外接电源≤35V
导通时 集电极电流为25mA
● 电极材料：
含钼不锈刚、钛（Ti）、钽（Ta）、哈氏合金（H）、铂（Pt）或其他特殊电极材料
● 防护等级： 潜水型： IP68，其他型 IP65
● 供电电源：
85~265V， 45~63HZ
● 直管段长度：
管道式：上游≥5DN，下游≥2DN
● 连接方式：
流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB9119-88的规定。
● 防暴标志：mdllBT4
● 环境温度： -25℃~+60℃
● 相对温度：5%~95%
● 消耗总功率：小于20W
三、吉安电磁流量计流量范围的选择
流量和Z小流量必须符合下表中的数值。
内径（mm） 10 15 20 25 32 40 50 65
Qmin(m3/h)
Qmax(m3/h) 0.0848
3.39 0.1908
7.63 0.3391
13.56 0.5299
21.20 0.8681
34.73 1.3565
54.26 2.1195
84.78 3.5820
143.28
内径（mm） 80 100 125 150 200 250 300 350
Qmin(m3/h)
Qmax(m3/h) 5.4259
217.04 8.478
339.12 13.2469
529.88 19.0755
763.02 33.912
1356.48 52.9875
2119.5 76.302
3o52.08 103.8555
4154.22
内径（mm） 400 450 500 550 600 700 800 900
Qmin(m3/h)
Qmax(m3/h) 135.468
5425.96 171.6795
6867.18 211.95
8487 256.46
10258.38 305.208
12208.22 415.422
16616.88 542.592
21703.68 686.718
27468.82
内径（mm） 1000 1100 1200 1400 1600 1800 2000 2200
Qmin(m3/h)
Qmax(m3/h) 847.80
33912 1025.838
41033.52 1220.832
48833.28 1660.688
66467.52 2170.368
86814.72 2746.872
109874.88 3391.20
135648 4103.352
164134.08
