立式砂浆搅拌机

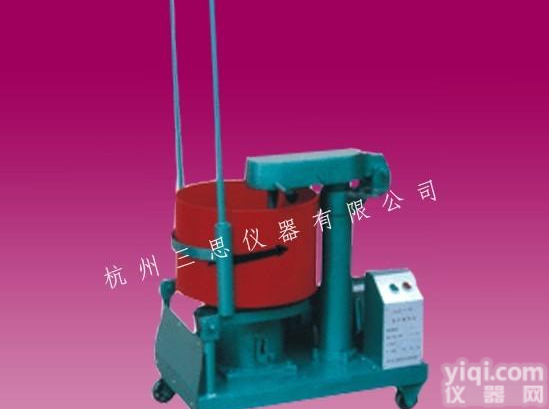

UJZ-15型立式砂浆搅拌机概述http://www.zhongjian17.com/
立式砂浆搅拌机是为了配合推广实施推广实施国家建设部发部（JGJ70-90）建设沙浆基本性能试验方法标准，而设计的专用设备，主要用于建筑行业，大专院校、科研单位、质检部门作墙体粉面材料及砖砌墙用沙浆强度试验的搅拌机械。也适用于生产人造大理石厂家面料及其他粉末状搅拌工作。 它具有搅拌叶按顺时针运动而搅拌筒按逆时针运动的两个相对旋转，因此它具有搅拌均匀、搅拌时间短、效率高、操作方便等特点。
UJZ-15型立式砂浆搅拌机结构原理
1、本设备有箱体、电机、蜗轮箱、齿轮箱、叶片、刮板、筒体，蜗架及程控器组成。
2、本机传动型式为电机连接蜗轮箱蜗杆，传动 蜗轮，蜗轮轴上端通过离合器带动搅拌筒作逆时针方向旋转，蜗轮轴下端输出齿轮与立柱下端齿轮哧合，通过立轴上联接器传动上齿轮箱主动齿轮，经中间齿轮传动搅拌齿轮带动搅拌叶片作顺时针转动、具体传动程序为：搅拌筒转速 1452×2/48=60.42r/min
UJZ-15型立式砂浆搅拌机技术参数
1、搅拌叶片:2层4片×45°
2、搅拌叶运转直径：φ200mm
3、搅拌叶转速：（顺时针）80±4r/min
4、搅拌筒转速：（逆时针）60±2r/min
5、搅拌筒容量：28L
6、搅拌筒额定容量：（出料）15L
7、搅拌筒内径：380mm
8、搅拌筒筒深：250mm
9、固定叶与搅拌筒壁间隙：2±0.5mm
10、搅拌叶与搅拌筒底间隔：2±0.5mm
