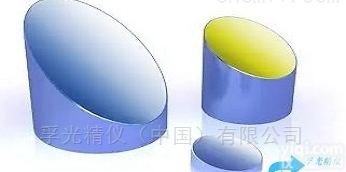

离轴抛物镜

产品简介

屹持光电提供各种规格的离轴抛物镜

√  采用铝膜基片反射镜

√  备有15°、30°、45°、60°或90°的离轴可选

√  可选择铝膜和金膜

与标准抛物反射镜的不同之处在于，离轴抛物金属膜反射镜可在特定角度下直射并聚焦入射平行光，并且支持无限远焦点。这些反射镜普遍应用为Schlieren和MTF系统的平行光管，而镀金膜离轴抛物反射镜则用于FLIR测试系统。

注意：由于表面粗糙度为175Å，因此这种反射镜不适用于需要低散射的可见光和紫外应用。

规格参数：



离轴角度	15°、30°、45°、60°、90°
直径 mm	1''、2''、3''、4''
直径公差 mm	+0.00/-0.38
焦距公差 %	±1
表面形貌 RMS	1λ
父焦距 PFL mm	0.5''、1''、1.5''、2''、3''、4''
有效焦距 EFL mm	1''、2''、3''、4''、5''、6''、7''、8''
表面粗糙程度 (Angstroms)	<175 RMS
衬底	铝 6061-T6
镀膜	保护金膜/铝膜
波长范围 um	0.7 - 2
波长范围 um	700 - 2000





根据不同波长选择镀膜
