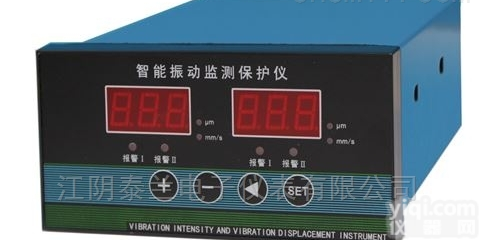

振动监视保护仪表

振动监视保护仪表与YZ-6系列磁电式速度传感器相配合，可对各种旋转机械的轴承振动的幅度和烈度进行连续监视和测量。
它有盘装和挂壁式二种供用户选择。

主要功能
汽轮机、水轮机、压缩机、鼓风机等旋转类机械的轴瓦振动的监视和保护。

功能说明：

1. 显示功能
振动测量值、Ⅰ值报警、 Ⅱ值报警设定值，可分别在LED数码管上显示。
2. 报警功能
当振动幅度超过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备。
3. 报警延时时间设定功能
报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。
4. 自诊断功能
具备上电、掉电检测功能，同时断开报警输出回路，能有效地YZ仪表的误报警。
5. 输出接口
设有电流输出接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。

技术参数：

1. 传感器输入：YZ-6振动速度传感器，灵敏度：20～50mV/mm/S±1%，频响：5～1000Hz
2. 显示方式：3位数码管显示，准确度:±0.5％
3. 测量范围：0～500μm（峰—峰值）
4. 电流输出：4～20mA或0～10mA，负载≦500Ω
5. 报警接点容量：AC220V/3A，DC28V/3A
6. 工作环境: 温度：0～55℃ 相对湿度：≤95%
7. 工作电源：交流 220VAC±10% 50Hz 功耗≤10W
8. 安装方式: 盘式
9. 整机尺寸：160（宽）×80（高）×250（深）mm
10. 开孔尺寸：152（宽）×75（高）mm

订货指南：

1.CDX-2型振动监视仪必须配置YZ-6型振动速度传感器。
2.选型代号：
CDX-2—A□□—B□□—C□□—D□□
8200/011/012—A□□—B□□—C□□—D□□

量程选择A□□:
0 1—— 0～100um；
0 2—— 0～200um；
0 3—— 0～250um；
0 4—— 0～500um
电流输出B□□:
0 1—— 4～20mA；
0 2—— 0～10mA
传感器选择C□□（YZ-6振动速度传感器）:
0 1—— YZ-6型
报警延迟D□□:
0 1—— 0.1秒；
0 2—— 1秒；
0 3—— 3秒
