NKA-9大孔吸附树脂

一、产品概述：
　　NKA-9型适用于胆红素去除、生物碱分离、黄酮类提取等。

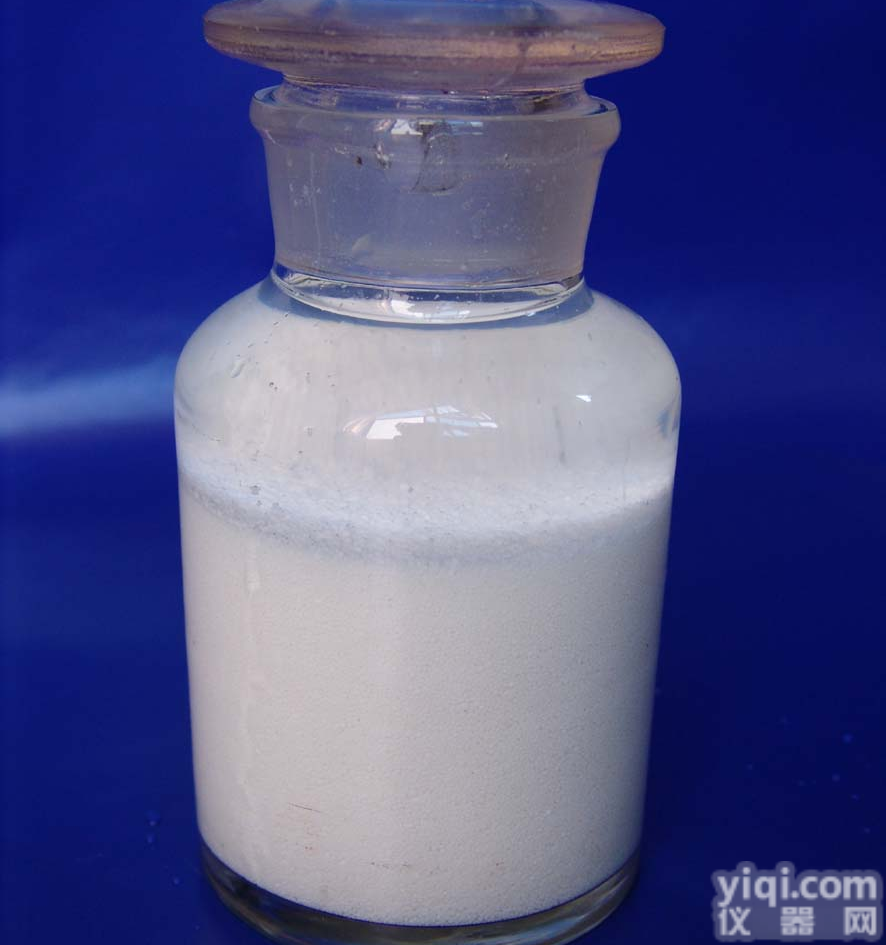

　　外观：乳白色至微黄色不透明球状颗粒
二、产品技术指标参数：

序号	指标名称	指标参数	注意事项
1	极性	极性	1、该树脂含水，储存、运输应保持5-40ºC的温度，以防低温将球体冻裂、高温产生霉变，影响使用。 2、树脂因暴露在空气中或因故失水，不可直接注水，以免树脂漂浮，可用乙醇浸渍处理，使其恢复湿态，再用水清洗干净。 3、工业级树脂使用前必须进行预处理。净品树脂可直接使用，为稳妥，使用前可用乙醇或双蒸水浸泡冲洗一遍，即可使用。 4、包装：20kg/桶          0.5 kg/瓶
2	平均孔径	155-165Å
3	孔容	1.00-1.04ml/g
4	粒度	（60-16目）0.3-1.25mm≥90%
5	水份	65-75%
6	表观密度	0.50-0.54g/ml
7	骨架密度	1.16-1.20g/ml
8	湿真密度	1.00-1.05g/ml
9	湿视密度	0.66-0.71g/ml
10	比表面积	250-290m²/g

三、树脂预处理：
　　工业级树脂均残留惰性溶剂，故使用前须根据应用需要，进行不同深度预处理：在提取器内，加入高于树脂层10-20厘米的乙醇浸泡3—4小时，然后放净洗涤液，为一次提取过程。用同样方法反复洗至出口洗涤液在试管中加3倍量水不显浑浊为止，后用清水充分淋洗至无明显乙醇气味，即可进行一般使用。
　　净品树脂已作深度处理，可直接使用，或按注意事项3执行。
四、树脂强化再生处理：
　　当树脂正常使用一定周期后，吸附能力降低或受急性严重污染时，需要强化再生处理，其方法是加入高于树脂层10-20厘米的3-5%盐酸溶液浸泡2-4小时后，用同样浓度5-7倍体积量盐酸溶液淋洗，再用纯水充分淋洗，直至出口洗涤液PH值呈中性，然后以5%氢氧化钠溶液按以上方法浸泡2-4小时，并用同样方法淋洗至通完5-7倍体积量氢氧化钠溶液，再用水充分淋洗直至出水PH值呈中性，即可再次投入使用。树脂强化再生需根据污染程度，酌情加减酸、碱浓度及用量。
