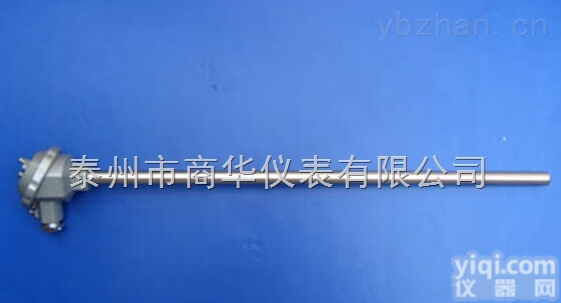

WRN-230 WRN-231 WRN-130 WRN-131 WRN-330 WRN-331 WRN-430 WRN-431 WRN-631 WRN-630 装配热电偶

产品信息




1、应 用

    通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。


2、特 点

  ·装配简单，更换方便

  ·压簧式感温元件，抗振性能好；

  ·测温范围大

  ·机械强度高，耐压性能好


3、工作原理

     热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。


4、主要技术参数

     产品执行标准

     IEC584

     IEC1515

     GB/T16839-1997

     JB/T5582-91


5、常温绝缘电阻

     热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m。


6、测量范围及允差






型 号


分 度 号


允  差  等  级


I


II


允差值


测温范围°C


允差值


测温范围°C


WRN


K


±1.5°C


-40~+375


±2.5 °C


-40~+333


±0.004ltl


375~1000


±0.0075 ltl


333~1200


WRM


N


±1.5°C


-40~+375


±2.5°C


-40~+333


±0.004 ltl


375~1000


±0.0075 ltl


333~1200


WRE


E


±1.5°C


-40~+375


±1.5°C


-40~+333


±0.004 ltl


375~800


±0.004 ltl


333~900


WRF


J


±1.5°C


-40~+375


±1.5°C


-40~+333


±0.004 ltl


375~750


±0.004 ltl


333~750


WRC


T


±1.5°C


-40~+125


±1°C


-40~+133


±0.004 ltl


125~350


±0.0075 ltl


133~350


7、接线盒形式


8、型号命名方法


9、型号及规格






10、接线方式
