济南联泰数显式液压万能试验机厂家 数显式液压万能试验机（蜗轮蜗杆传动）价格

一、简介

      本机主要用于各种金属材料的拉伸、压缩、弯曲及剪切试验，亦可用作混凝土、水泥等非金属材料的压缩试验，增加简单附件，可完成紧固件、电焊条、钢绞线等材料的力学性能试验。本机采用油缸下置式、涡轮蜗杆传动，高度低，性能稳定。

电子测力，液晶显示试验力-时间曲线、试验力、试验力峰值、具有明显屈服特征材料的屈服力，实验数据方便直观；通过数字健输入试样编号、横截面积，可直接测定材料的抗拉强度、屈服强度等力学性能；可以对实验结果进行打印。

二、主要性能技术指标

1、试验力： 300kN；

2、试验力测量范围：6KN-300kN；

3、试验力示值精度： ±1%；

4、位移测量分辨力：0.01mm；

5、变形测量：标准配置标距50mm，变形量10mm.

6、变形测量精度: ±1%

7、拉伸试验空间：750mm

8、压缩空间：600mm

9、扁试样夹持厚度：0-15mm

10、圆试样夹持直径：φ13-φ26mm

11、压盘尺寸：φ160 mm

12、弯曲试验支滚间距： 350 mm

13、支滚宽度：140mm

14、支点直径： 30mm

15、活塞行程：250mm；

16、夹紧方式：液压夹紧

17、主机外形尺寸：920×580×2150mm

18、整机重量:2100 kg

三、 方案描述

1、主机

主机采用油缸下置式主机，拉伸空间位于主机的上方，压缩、弯曲、剪切试验空间位于主机下横梁和工作台之间。结构如图一所示。

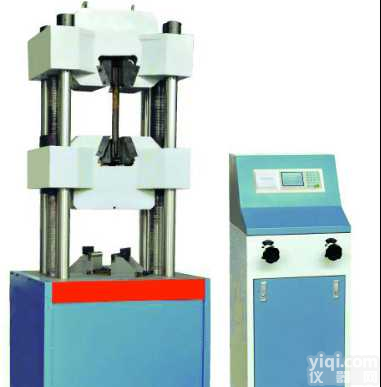

                          图一   主机

2、传动系统

采用横穿移动横梁的蜗轮蜗杆传动机构来调整试验空间，使传动系统与定位系统彻底分离，加载系统几何ZX与受力ZX完全一致，保证了上下钳口的同轴度和主机的耐久性。

 四、 系统配置清单

1、试验机主机                                                   1台

2、数显电气系统                                                  1套

3、油源控制柜                                                    1套

4、液压传感器                                                    1只

5、扁试样钳口：0～15mm                                        各 1套

6、圆试样钳口：φ13～φ26mm                                   各1套

7、压缩附具                                                      1套

8、弯曲附具                                                      1套

9、随机工具

五、售后服务

质保期自验收合格起一年，终生维护，一年内全免费服务，新机免费上门安装调试，免费培训操作人员。

1、所提供试验设备均符合现行国标或行业标准，保证试验设备的技术先进性，可靠性。

2、所需零部件及配件常年供应。

3、产品常年技术支持，产品维修保养2小时内提供解决方案，如需现场解决48小时内到达。

                                                济南联泰试验机有限公司
